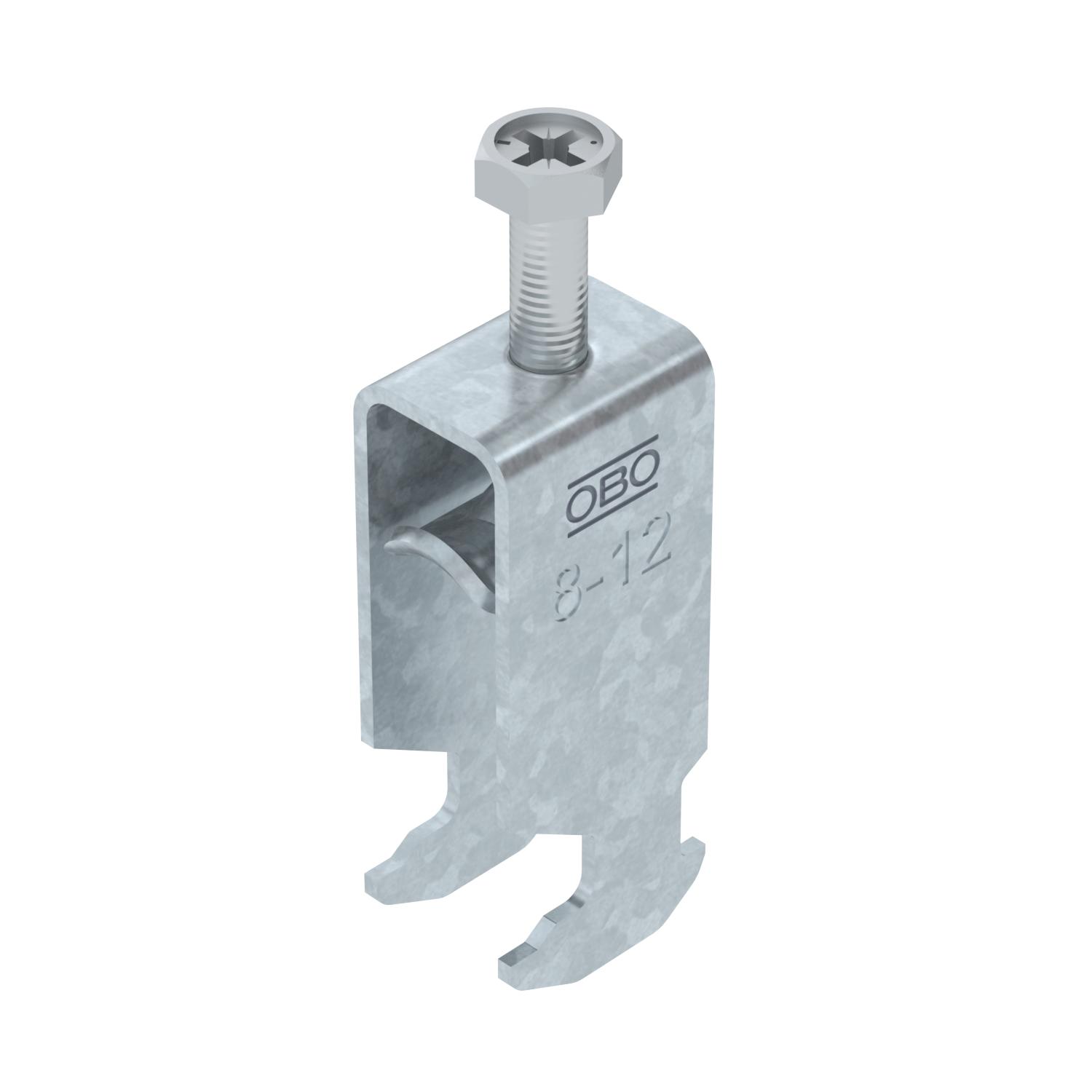

Třmenová příchytka 2056, patka H, 2-násobná, kovová přítlačná opěrka, FT
Obj. č. 1186003 | EAN 4012196848539
- Popis výrobku
-
Popis výrobkuTřmenová příchytka s patkou T, kovová přítlačná opěrka se zaoblenými hranami na ochranu kabelů Pro svislou a vodorovnou montáž 2 jednotlivých kabelů na profilovou lištu C. Pro šířku výřezu 16–17 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Víc kabelů by mělo být odděleno dvojitými podélnými opěrkami. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje

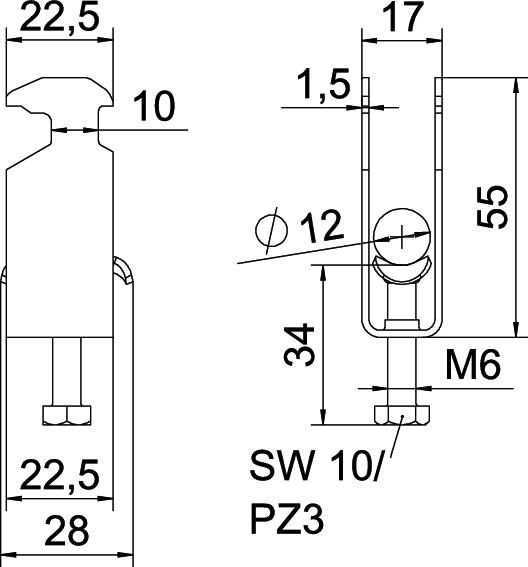

Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,083 kg CO₂e / 1 Kus Délka 22,5 mm Délka – vnější rozměr 28 mm Dodatek – materiál Ocel Dodatek – povrch žárově zinkováno Materiál Ocel Materiál vany Ocel Max. utahovací moment 3 Nm Počet kabelů/trubek 2 Povrch žárově zinkováno ponorem Pro lištu s šířkou výřezu (s intervalem), max. 17 mm Pro lištu s šířkou výřezu (s intervalem), min. 16 mm Pro průměr trubky max. 12 mm Pro průměr trubky min. 8 mm Rozměr 08-12mm Rozměr G (mm) M6 Rozměr H 55 mm Rozměr A 22,5 mm Rozměr B 17 mm Rozměr C 28 mm Rozměr L 34 mm Rozměr t 1,5 mm S kovovou opěrkou Ano Šířka 17 mm Šířka výřezu 10 mm S plastovou opěrkou Ne S podélnou opěrkou Ne Tloušťka plechu 1,5 mm Upínací rozsah D, max. 12 mm Upínací rozsah D, min. 8 mm Výška 55 mm Zachování funkčnosti Ano Závit M6 Způsob montáže Profilová lišta - Všechny typy
- Ke stažení
-
Datový list BS-H2-M-12 FT / 1186003 , 0.21MB , pdfEU prohlášení o shodě BS-H2-M-12 FT / 1186003 , 0.17MB , pdfREACH Prohlášení o shodě BS-H2-M-12 FT / 1186003 , 0.12MB , pdfRoHS Prohlášení o shodě BS-H2-M-12 FT / 1186003 , 0.12MB , pdfNávod k montáži Bügelschelle H-Fuß Metall , 3.04MB , pdf
