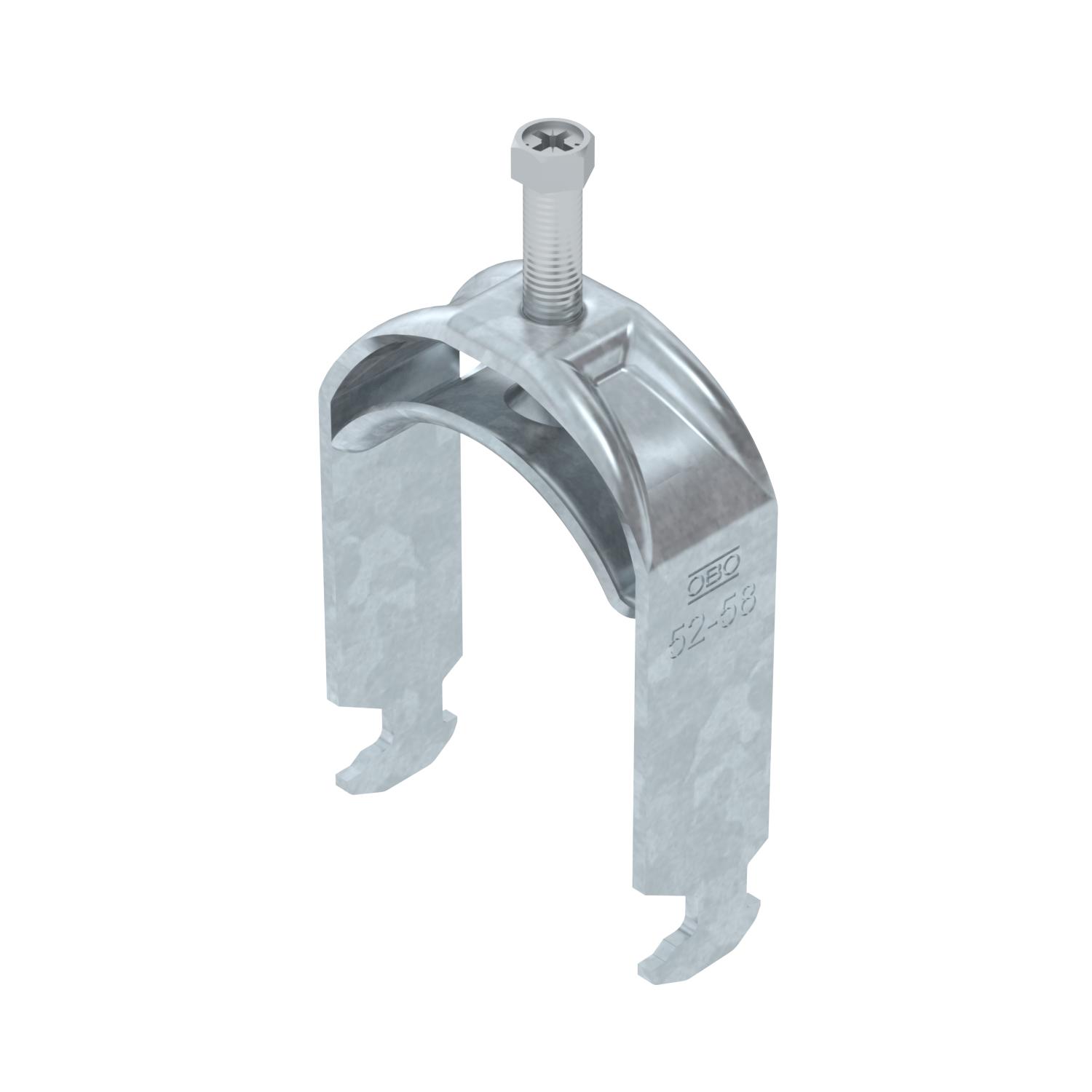

Třmenová příchytka 2056, patka H, jednoduchá, kovová přítlačná opěrka, FT 52 | 58 | 5

Třmenová příchytka 2056, patka H, jednoduchá, kovová přítlačná opěrka, FT

Obj. č. 1186056 | EAN 4012196848751

Obj. č. / Typ

Upínací rozsah D, min.

Upínací rozsah D, max.

Max. utahovací moment

Popis výrobku

Popis výrobku

Třmenová příchytka s patkou T, kovová přítlačná opěrka se zaoblenými hranami na ochranu kabelů Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku výřezu 16–17 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Podélnou opěrku je nutné objednat samostatně.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	0,308 kg CO₂e / 1 Kus
Délka	25 mm
Délka – vnější rozměr	33 mm
Dodatek – materiál	Ocel
Dodatek – povrch	žárově zinkováno
Materiál	Ocel
Materiál vany	Ocel
Max. utahovací moment	5 Nm
Počet kabelů/trubek	1
Povrch	žárově zinkováno ponorem
Pro lištu s šířkou výřezu (s intervalem), max.	17 mm
Pro lištu s šířkou výřezu (s intervalem), min.	16 mm
Pro průměr trubky max.	58 mm
Pro průměr trubky min.	52 mm

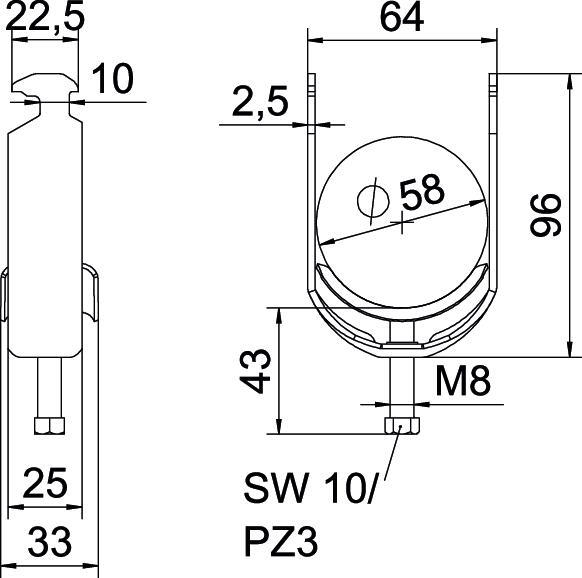

Rozměr	52-58mm
Rozměr G (mm)	M8
Rozměr H	96 mm

Rozměr A	25 mm
Rozměr B	64 mm
Rozměr C	33 mm
Rozměr L	43 mm
Rozměr t	2,5 mm
S kovovou opěrkou	Ano
Šířka	64 mm
Šířka výřezu	10 mm
S plastovou opěrkou	Ne
S podélnou opěrkou	Ne
Tloušťka plechu	2,5 mm
Upínací rozsah D, max.	58 mm
Upínací rozsah D, min.	52 mm
Výška	96 mm
Zachování funkčnosti	Ano
Závit	M8
Způsob montáže	Profilová lišta

Všechny typy

Všechny typy

Typ	Upínací rozsah D, min.	Upínací rozsah D, max.	Max. utahovací moment	Obj. č.	Množství	Nejm. prod. jedn.
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Kus	100 Kus
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Kus	100 Kus
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Kus	100 Kus
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Kus	100 Kus
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Kus	100 Kus
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Kus	100 Kus
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Kus	100 Kus
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Kus	100 Kus
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Kus	100 Kus
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Kus	100 Kus
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Kus	50 Kus
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Kus	25 Kus
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Kus	25 Kus
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Kus	25 Kus
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Kus	25 Kus
