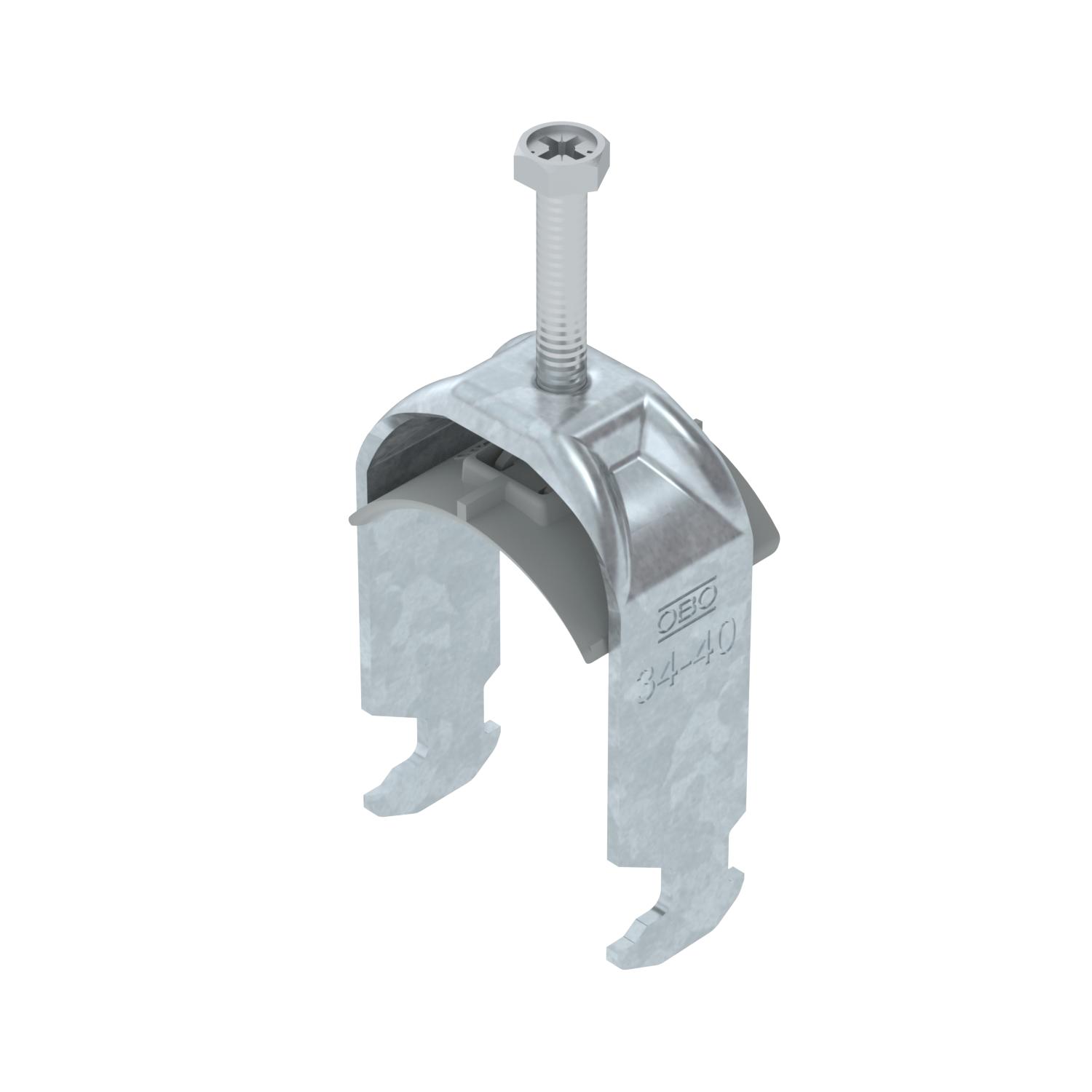

Třmenová příchytka 2056, patka H, jednoduchá, plastová přítlačná opěrka, FT 34 | 40 | 3

Třmenová příchytka 2056, patka H, jednoduchá, plastová přítlačná opěrka, FT

Obj. č. 1186236 | EAN 4012196847143

Obj. č. / Typ

Upínací rozsah D, min.

Upínací rozsah D, max.

Max. utahovací moment

Popis výrobku

Popis výrobku

Třmenová příchytka s patkou T, plastová přítlačná opěrka z polypropylénu. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku výřezu 16–17 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	0,144 kg CO₂e / 1 Kus
Délka	22,5 mm
Délka – vnější rozměr	34 mm
Dodatek – materiál	Ocel
Dodatek – povrch	žárově zinkováno
Jakost materiálu vany	Polypropylén
Materiál	Ocel
Materiál vany	Plast
Max. utahovací moment	3 Nm
Počet kabelů/trubek	1
Povrch	žárově zinkováno ponorem
Pro lištu s šířkou výřezu (s intervalem), max.	17 mm
Pro lištu s šířkou výřezu (s intervalem), min.	16 mm
Pro průměr trubky max.	40 mm
Pro průměr trubky min.	34 mm
Rozměr	34-40mm

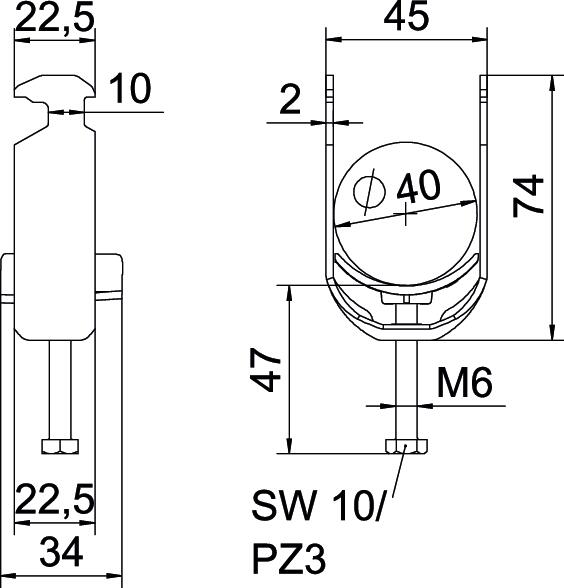

Rozměr G (mm)	M6
Rozměr H	74 mm
Rozměr A	22,5 mm
Rozměr B	45 mm
Rozměr C	34 mm
Rozměr L	47 mm
Rozměr t	2 mm
Šířka	45 mm
Šířka výřezu	10 mm
S plastovou opěrkou	Ano
S podélnou opěrkou	Ne
Tloušťka plechu	2 mm
Upínací rozsah D, max.	40 mm
Upínací rozsah D, min.	34 mm
Výška	74 mm
Závit	M6
Způsob montáže	Profilová lišta

Všechny typy

Všechny typy

Typ	Upínací rozsah D, min.	Upínací rozsah D, max.	Max. utahovací moment	Obj. č.	Množství	Nejm. prod. jedn.
BS-H1-K-12 FT	8 mm	12 mm	3 Nm	1186202	Kus	100 Kus
BS-H1-K-16 FT	12 mm	16 mm	3 Nm	1186209	Kus	100 Kus
BS-H1-K-22 FT	16 mm	22 mm	3 Nm	1186216	Kus	100 Kus
BS-H1-K-28 FT	22 mm	28 mm	3 Nm	1186222	Kus	100 Kus
BS-H1-K-34 FT	28 mm	34 mm	3 Nm	1186229	Kus	100 Kus
BS-H1-K-40 FT	34 mm	40 mm	3 Nm	1186236	Kus	100 Kus
BS-H1-K-46 FT	40 mm	46 mm	5 Nm	1186242	Kus	100 Kus
BS-H1-K-52 FT	46 mm	52 mm	5 Nm	1186249	Kus	100 Kus
BS-H1-K-58 FT	52 mm	58 mm	5 Nm	1186256	Kus	100 Kus
BS-H1-K-64 FT	58 mm	64 mm	5 Nm	1186262	Kus	100 Kus
BS-H1-K-70 FT	64 mm	70 mm	5 Nm	1186269	Kus	50 Kus
BS-H1-K-76 FT	70 mm	76 mm	5 Nm	1186276	Kus	25 Kus
BS-H1-K-82 FT	76 mm	82 mm	5 Nm	1186282	Kus	25 Kus
BS-H1-K-90 FT	82 mm	90 mm	5 Nm	1186289	Kus	25 Kus
BS-H1-K-100 FT	90 mm	100 mm	5 Nm	1186297	Kus	25 Kus
