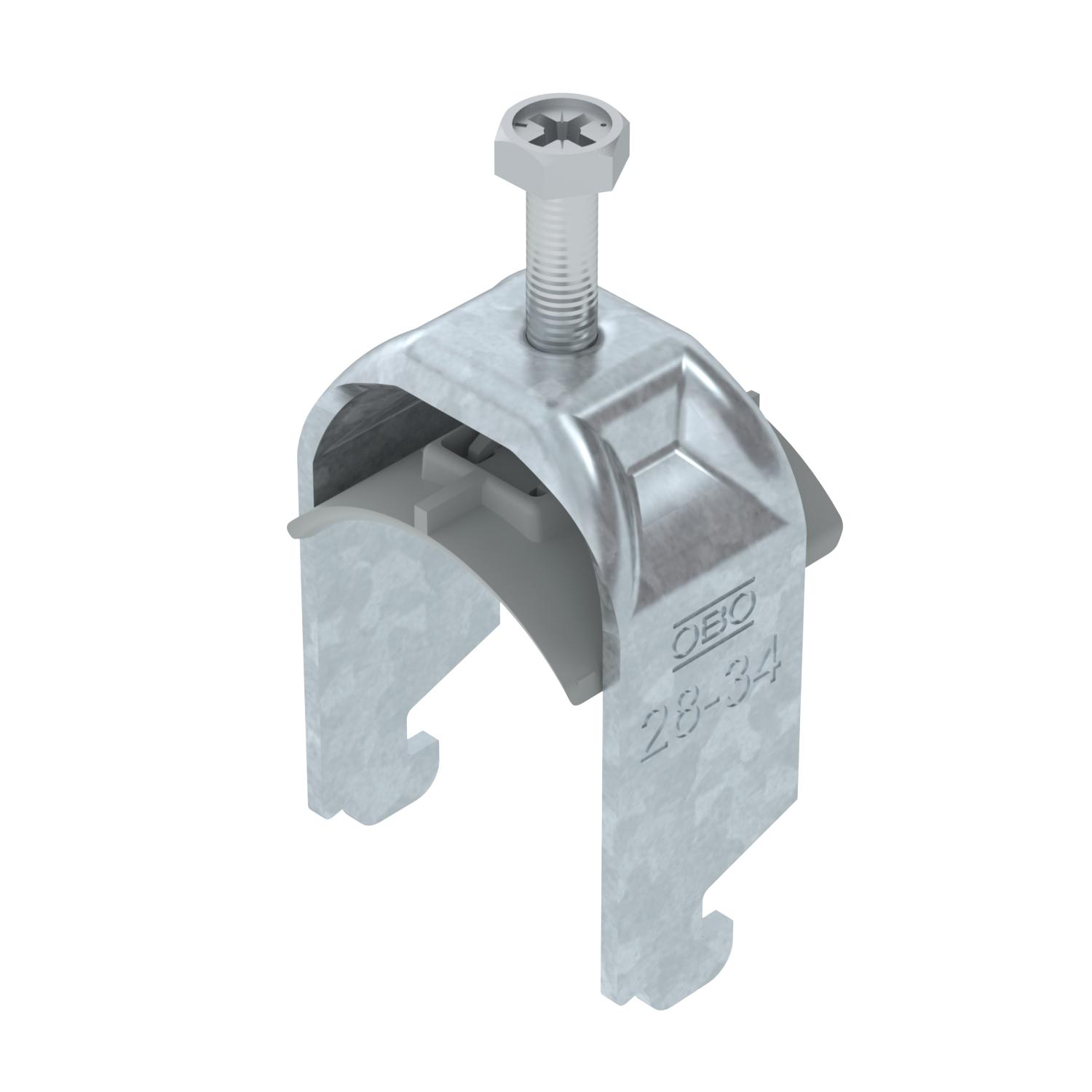

Třmenová příchytka 2056, patka N, jednoduchá, plastová přítlačná opěrka, FT
Obj. č. 1187226 | EAN 4012196852826
- Popis výrobku
-
Popis výrobkuTřmenová příchytka s patkou N, plastová přítlačná opěrka z polypropylénu. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku výřezu 11 - 12 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje

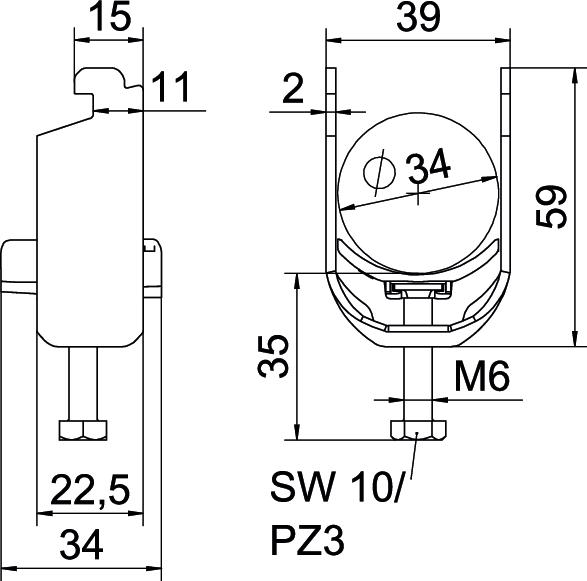

Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,316 kg CO₂e / 1 Kus Délka 22,5 mm Délka – vnější rozměr 34 mm Dodatek – materiál Ocel Dodatek – povrch žárově zinkováno Jakost materiálu vany Polypropylén Materiál Ocel Materiál vany Plast Max. utahovací moment 3 Nm Počet kabelů/trubek 1 Povrch žárově zinkováno ponorem Pro lištu s šířkou výřezu (s intervalem), max. 12 mm Pro lištu s šířkou výřezu (s intervalem), min. 11 mm Pro průměr trubky max. 34 mm Pro průměr trubky min. 28 mm Rozměr 28-34mm Rozměr G (mm) M6 Rozměr H 59 mm Rozměr A 22,5 mm Rozměr B 39 mm Rozměr C 34 mm Rozměr L 35 mm Rozměr t 2 mm Šířka 39 mm Šířka výřezu 10 mm S plastovou opěrkou Ano S podélnou opěrkou Ne Tloušťka plechu 2 mm Upínací rozsah D, max. 34 mm Upínací rozsah D, min. 28 mm Výška 59 mm Závit M6 Způsob montáže Profilová lišta - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list BS-N1-K-34 FT / 1187226 , 0.19MB , pdfEU prohlášení o shodě BS-N1-K-34 FT / 1187226 , 0.17MB , pdfREACH Prohlášení o shodě BS-N1-K-34 FT / 1187226 , 0.12MB , pdfRoHS Prohlášení o shodě BS-N1-K-34 FT / 1187226 , 0.12MB , pdfNávod k montáži Bügelschelle N-Fuß Kunststoff , 3.10MB , pdf
