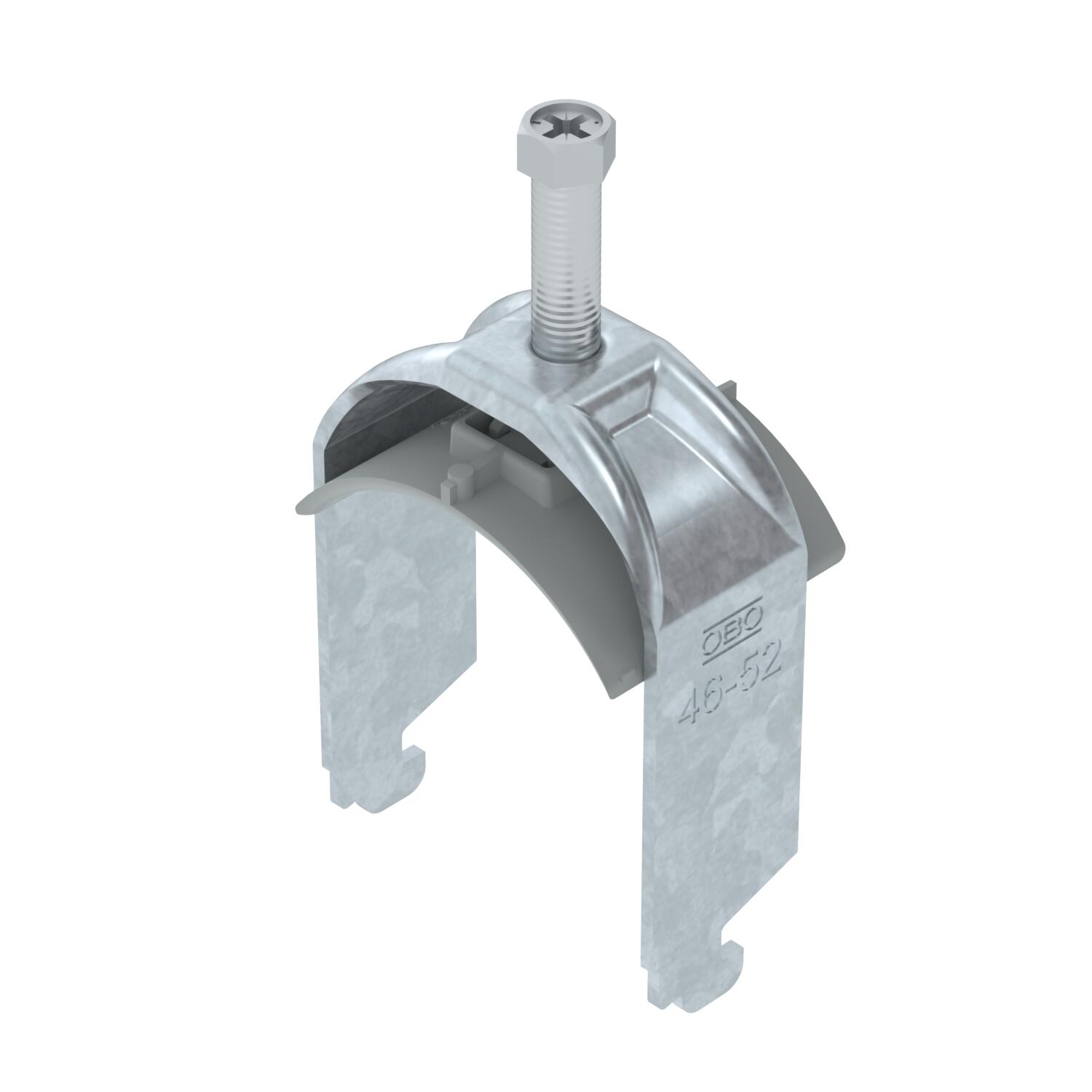

Třmenová příchytka 2056, patka N, jednoduchá, plastová přítlačná opěrka, FT
Obj. č. 1187244 | EAN 4012196852956
- Popis výrobku
-
Popis výrobkuTřmenová příchytka s patkou N, plastová přítlačná opěrka z polypropylénu. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku výřezu 11 - 12 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje

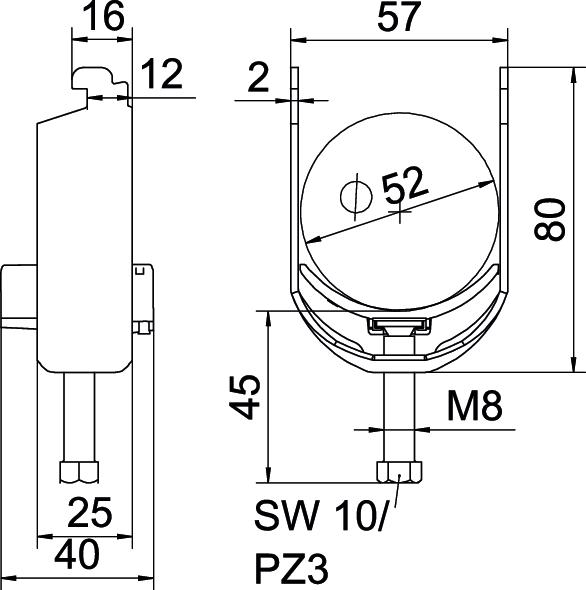

Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,189 kg CO₂e / 1 Kus Délka 25 mm Délka – vnější rozměr 40 mm Dodatek – materiál Ocel Dodatek – povrch žárově zinkováno Jakost materiálu vany Polypropylén Materiál Ocel Materiál vany Plast Max. utahovací moment 5 Nm Počet kabelů/trubek 1 Povrch žárově zinkováno ponorem Pro lištu s šířkou výřezu (s intervalem), max. 12 mm Pro lištu s šířkou výřezu (s intervalem), min. 11 mm Pro průměr trubky max. 52 mm Pro průměr trubky min. 46 mm Rozměr 46-52mm Rozměr G (mm) M8 Rozměr H 80 mm Rozměr A 25 mm Rozměr B 57 mm Rozměr C 40 mm Rozměr L 45 mm Rozměr t 2 mm Šířka 57 mm Šířka výřezu 10 mm S plastovou opěrkou Ano S podélnou opěrkou Ne Tloušťka plechu 2 mm Upínací rozsah D, max. 52 mm Upínací rozsah D, min. 46 mm Výška 80 mm Závit M8 Způsob montáže Profilová lišta - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list BS-N1-K-52 FT / 1187244 , 0.19MB , pdfEU prohlášení o shodě BS-N1-K-52 FT / 1187244 , 0.17MB , pdfREACH Prohlášení o shodě BS-N1-K-52 FT / 1187244 , 0.12MB , pdfRoHS Prohlášení o shodě BS-N1-K-52 FT / 1187244 , 0.12MB , pdfNávod k montáži Bügelschelle N-Fuß Kunststoff , 3.10MB , pdf
