Třmenová příchytka 2056, patka U, jednoduchá, kovová přítlačná opěrka, FT
Obj. č. 1186516 | EAN 4012196849871
- Popis výrobku
-

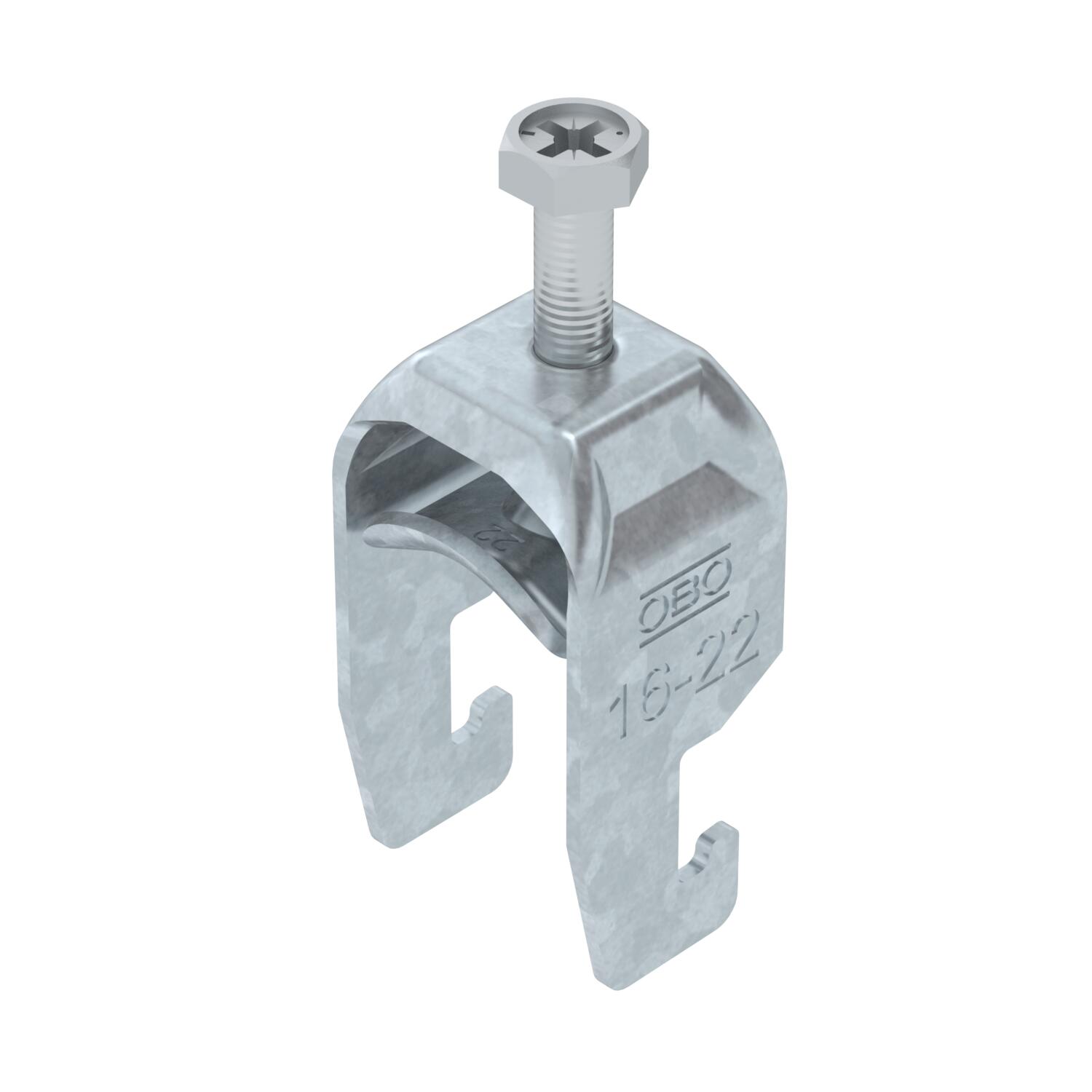

Popis výrobkuTřmenová příchytka s patkou U, kovová přítlačná opěrka se zaoblenými hranami na ochranu kabelů. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku drážky 18 - 22 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje

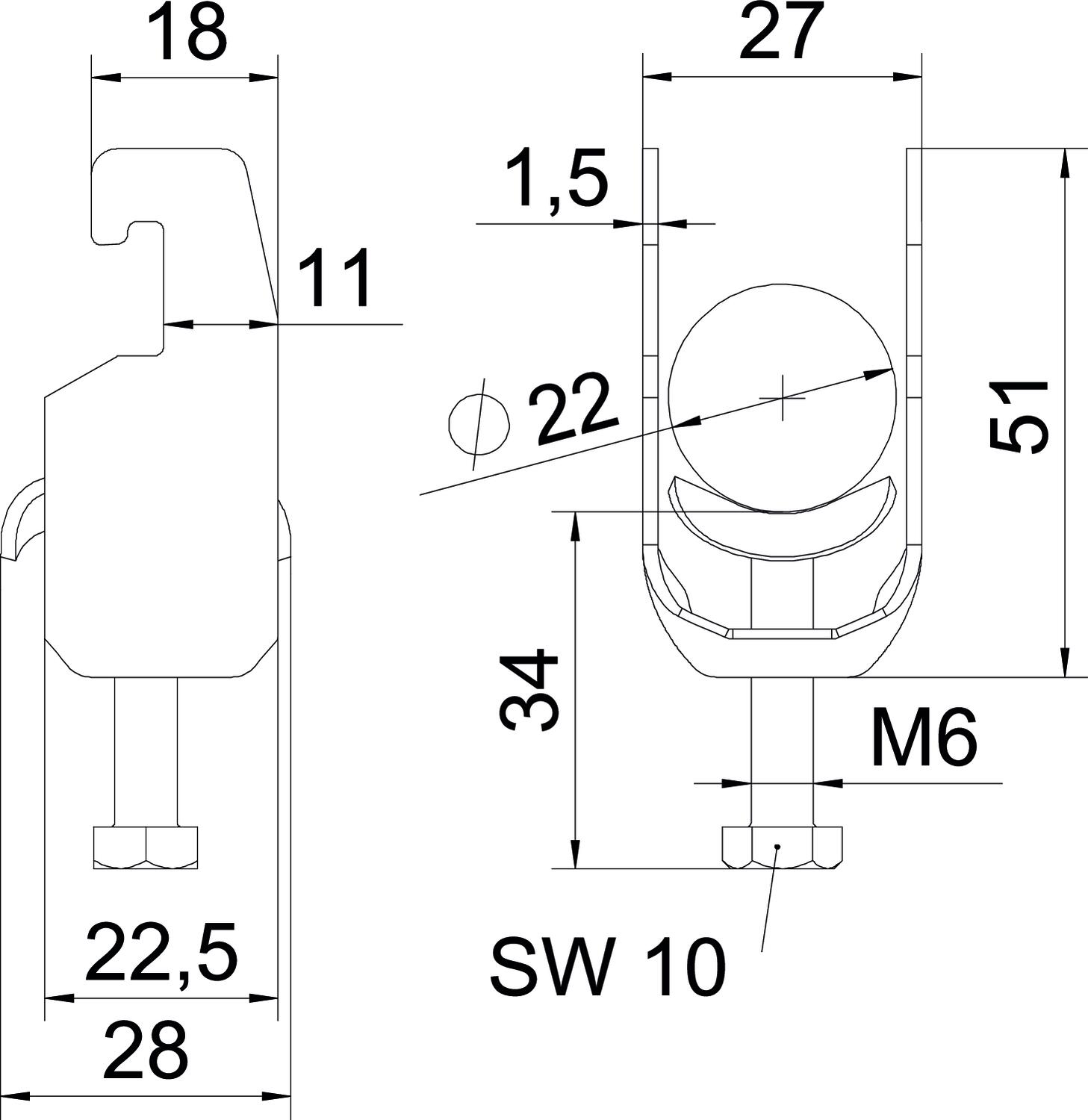

Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,09 kg CO₂e / 1 Kus Délka 22,5 mm Délka – vnější rozměr 28 mm Dodatek – materiál Ocel Dodatek – povrch žárově zinkováno Materiál Ocel Materiál vany Ocel Max. utahovací moment 3 Nm Počet kabelů/trubek 1 Povrch žárově zinkováno ponorem Pro lištu s šířkou výřezu (s intervalem), max. 22 mm Pro lištu s šířkou výřezu (s intervalem), min. 18 mm Pro průměr trubky max. 22 mm Pro průměr trubky min. 16 mm Rozměr 16-22mm Rozměr G (mm) M6 Rozměr H 51 mm Rozměr A 22,5 mm Rozměr B 27 mm Rozměr C 18 mm Rozměr L 34 mm Rozměr t 1,5 mm S kovovou opěrkou Ano Šířka 27 mm Šířka výřezu 10 mm S podélnou opěrkou Ne Tloušťka plechu 1,5 mm Upínací rozsah D, max. 22 mm Upínací rozsah D, min. 16 mm Výška 51 mm Zachování funkčnosti Ano Závit M6 Způsob montáže Profilová lišta - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list BS-U1-M-22 FT / 1186516 , 0.22MB , pdfEU prohlášení o shodě BS-U1-M-22 FT / 1186516 , 0.17MB , pdfREACH Prohlášení o shodě BS-U1-M-22 FT / 1186516 , 0.12MB , pdfRoHS Prohlášení o shodě BS-U1-M-22 FT / 1186516 , 0.12MB , pdfOdborné znalecké stanovisko Funktionserhalt von Steigetrassen hängende Montage 3,5m bis 7m , 3.97MB , pdfNávod k montáži Bügelschelle U-Fuß Metall , 2.86MB , pdf
