Třmenová příchytka 2056, patka U, jednoduchá, kovová přítlačná opěrka, FT
Obj. č. 1186522 | EAN 4012196849901
- Popis výrobku
-

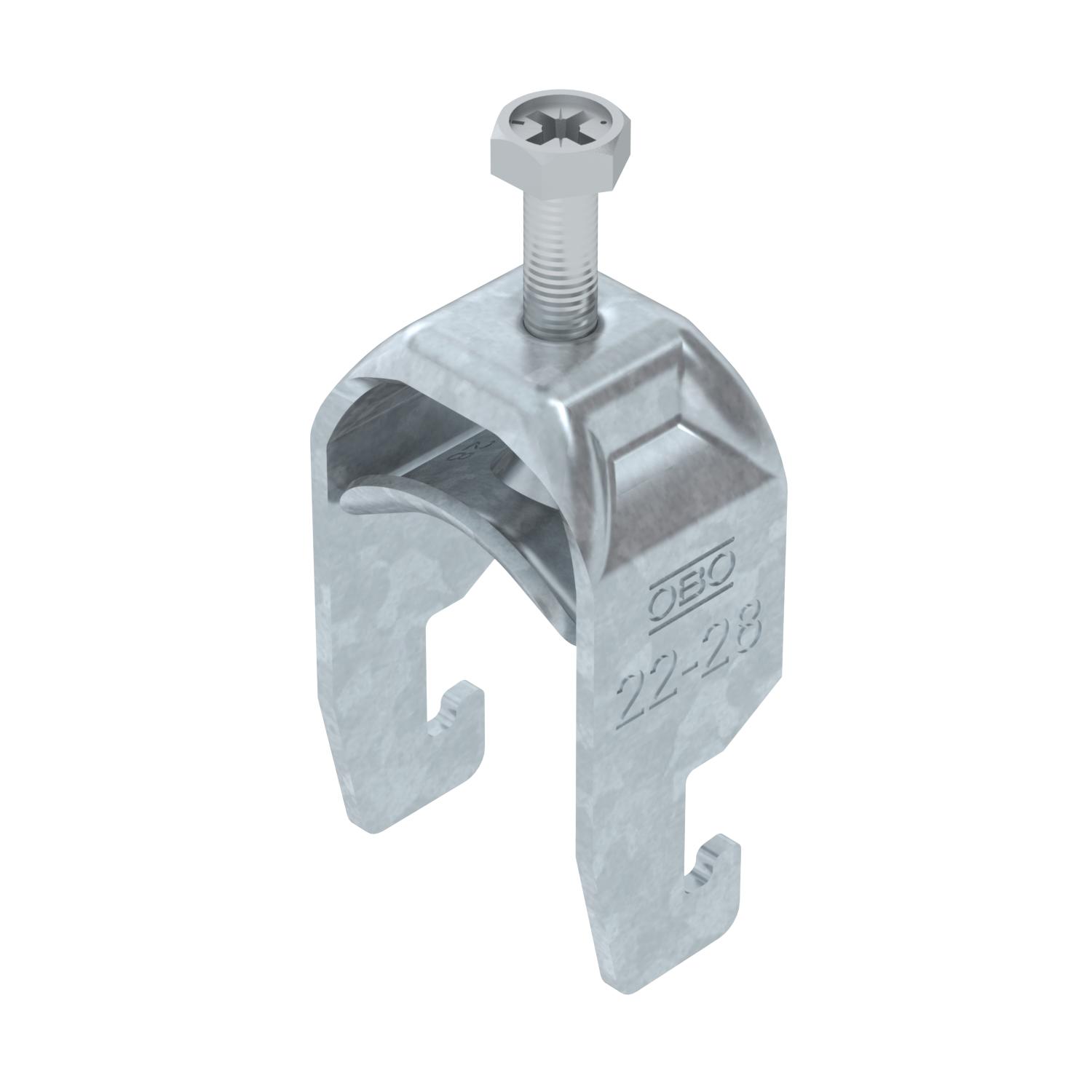

Popis výrobkuTřmenová příchytka s patkou U, kovová přítlačná opěrka se zaoblenými hranami na ochranu kabelů. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku drážky 18 - 22 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje

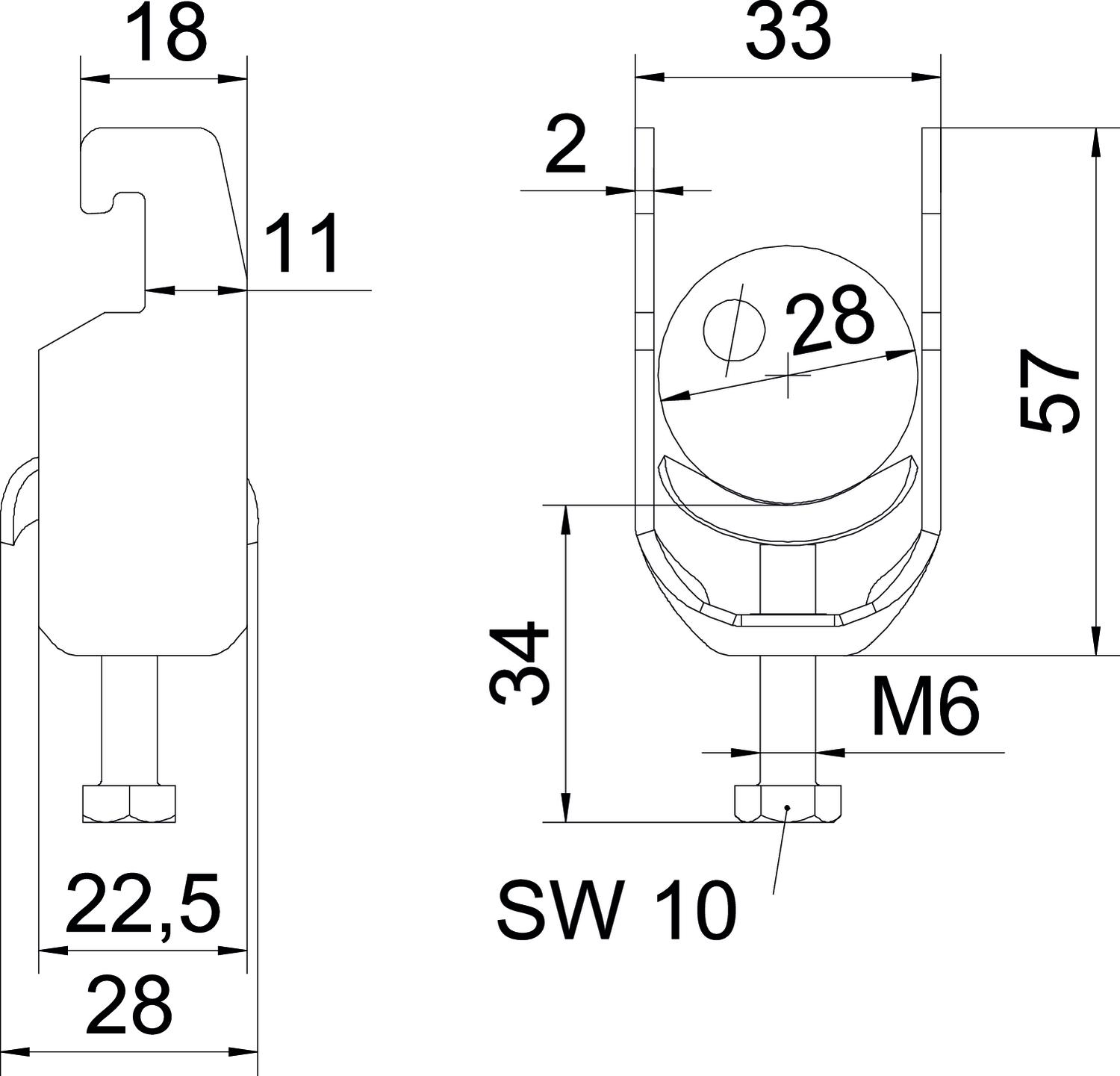

Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,129 kg CO₂e / 1 Kus Délka 22,5 mm Délka – vnější rozměr 28 mm Dodatek – materiál Ocel Dodatek – povrch žárově zinkováno Materiál Ocel Materiál vany Ocel Max. utahovací moment 3 Nm Počet kabelů/trubek 1 Povrch žárově zinkováno ponorem Pro lištu s šířkou výřezu (s intervalem), max. 22 mm Pro lištu s šířkou výřezu (s intervalem), min. 18 mm Pro průměr trubky max. 28 mm Pro průměr trubky min. 22 mm Rozměr 22-28mm Rozměr G (mm) M6 Rozměr H 57 mm Rozměr A 22,5 mm Rozměr B 33 mm Rozměr C 28 mm Rozměr L 34 mm Rozměr t 2 mm S kovovou opěrkou Ano Šířka 33 mm Šířka výřezu 10 mm S podélnou opěrkou Ne Tloušťka plechu 2 mm Upínací rozsah D, max. 28 mm Upínací rozsah D, min. 22 mm Výška 57 mm Zachování funkčnosti Ano Závit M6 Způsob montáže Profilová lišta - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list BS-U1-M-28 FT / 1186522 , 0.24MB , pdfEU prohlášení o shodě BS-U1-M-28 FT / 1186522 , 0.17MB , pdfREACH Prohlášení o shodě BS-U1-M-28 FT / 1186522 , 0.12MB , pdfRoHS Prohlášení o shodě BS-U1-M-28 FT / 1186522 , 0.12MB , pdfOdborné znalecké stanovisko Funktionserhalt von Steigetrassen hängende Montage 3,5m bis 7m , 3.97MB , pdfNávod k montáži Bügelschelle U-Fuß Metall , 2.86MB , pdf
