Třmenová příchytka 2056, patka U, jednoduchá, kovová přítlačná opěrka, FT 34 | 40 | 3

Třmenová příchytka 2056, patka U, jednoduchá, kovová přítlačná opěrka, FT

Obj. č. 1186536 | EAN 4012196850006

Obj. č. / Typ

Upínací rozsah D, min.

Upínací rozsah D, max.

Max. utahovací moment

Popis výrobku

Popis výrobku

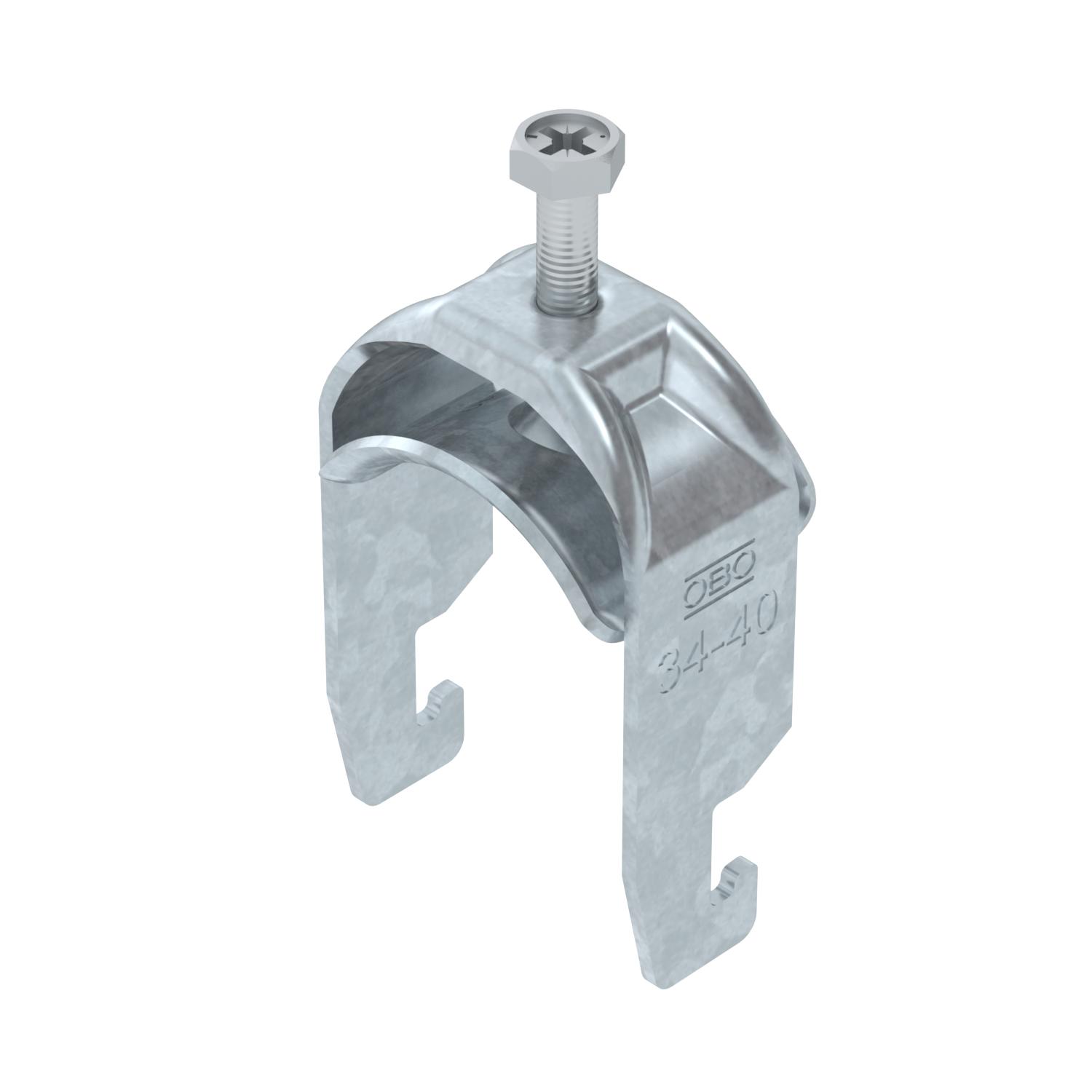

Třmenová příchytka s patkou U, kovová přítlačná opěrka se zaoblenými hranami na ochranu kabelů. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku drážky 18 - 22 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ano
Délka	22,5 mm
Délka – vnější rozměr	33 mm
Dodatek – materiál	Ocel
Dodatek – povrch	žárově zinkováno
Materiál	Ocel
Materiál vany	Ocel
Max. utahovací moment	3 Nm
Počet kabelů/trubek	1
Povrch	žárově zinkováno ponorem
Pro lištu s šířkou výřezu (s intervalem), max.	22 mm
Pro lištu s šířkou výřezu (s intervalem), min.	18 mm
Pro průměr trubky max.	40 mm
Pro průměr trubky min.	34 mm
Rozměr	34-40mm

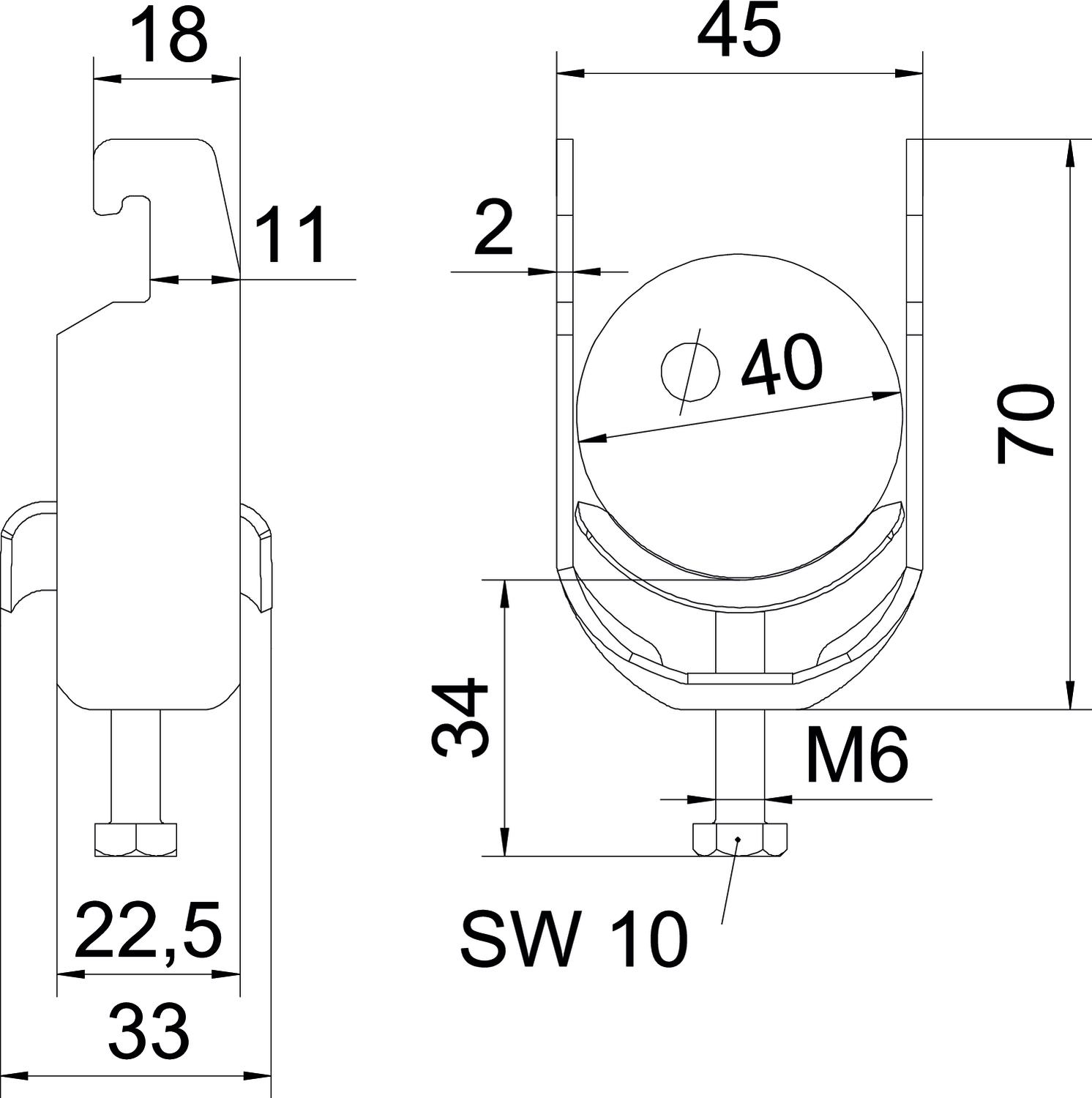

Rozměr G (mm)	M6
Rozměr H	70 mm

Rozměr A	22,5 mm
Rozměr B	45 mm
Rozměr C	33 mm
Rozměr L	34 mm
Rozměr t	2 mm
S kovovou opěrkou	Ano
Šířka	45 mm
Šířka výřezu	10 mm
S podélnou opěrkou	Ne
Tloušťka plechu	2 mm
Upínací rozsah D, max.	40 mm
Upínací rozsah D, min.	34 mm
Výška	70 mm
Zachování funkčnosti	Ano
Závit	M6
Způsob montáže	Profilová lišta

Všechny typy

Všechny typy

Typ	Upínací rozsah D, min.	Upínací rozsah D, max.	Max. utahovací moment	Obj. č.	Množství	Nejm. prod. jedn.
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1186502	Kus	100 Kus
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1186509	Kus	100 Kus
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1186516	Kus	100 Kus
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1186522	Kus	100 Kus
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1186529	Kus	100 Kus
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1186536	Kus	100 Kus
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1186542	Kus	100 Kus
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1186549	Kus	100 Kus
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1186556	Kus	100 Kus
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1186562	Kus	100 Kus
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1186569	Kus	50 Kus
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1186576	Kus	25 Kus
