Třmenová příchytka 2056, patka U, jednoduchá, kovová přítlačná opěrka, FT
Obj. č. 1186549 | EAN 4012196850082
- Popis výrobku
-

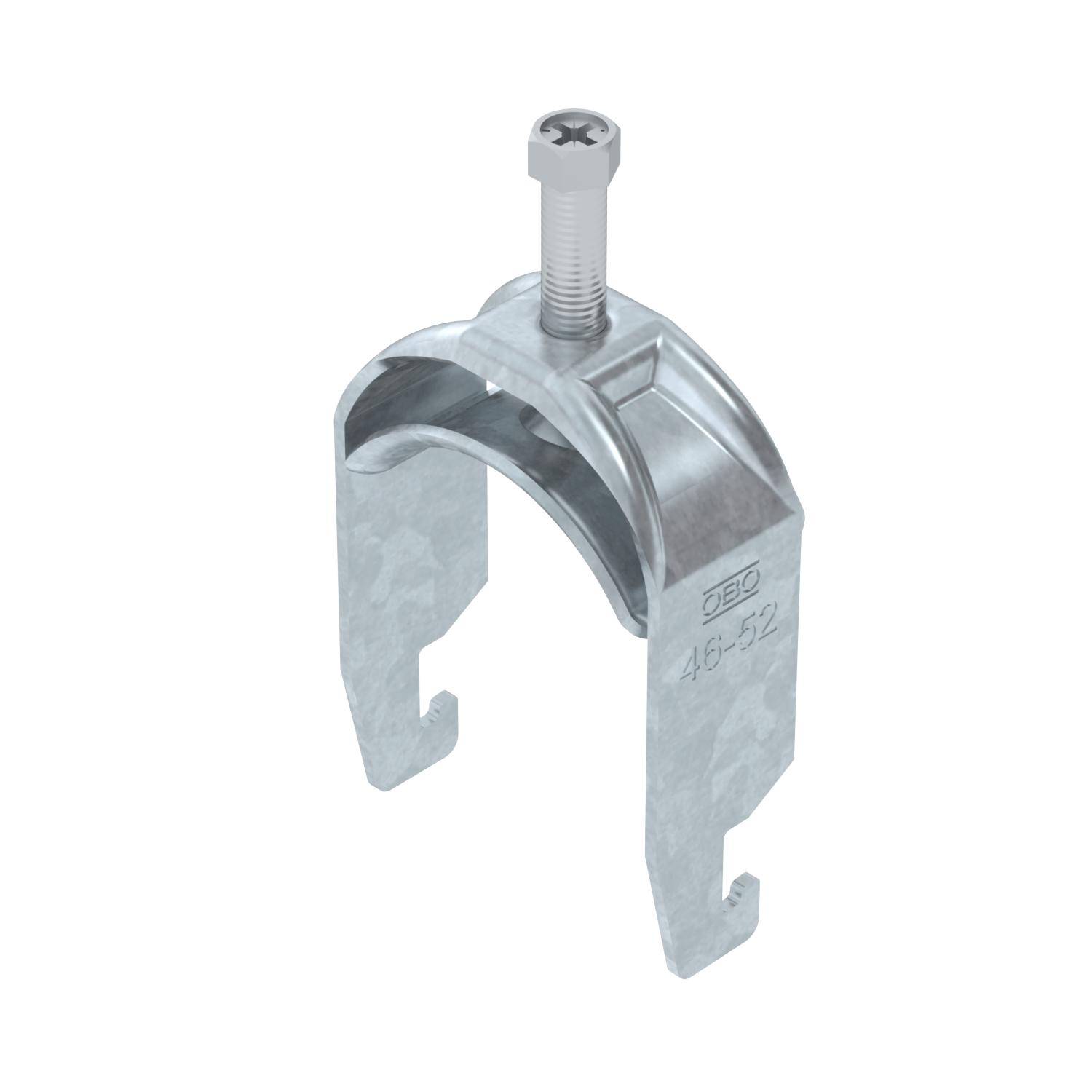

Popis výrobkuTřmenová příchytka s patkou U, kovová přítlačná opěrka se zaoblenými hranami na ochranu kabelů. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku drážky 18 - 22 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje

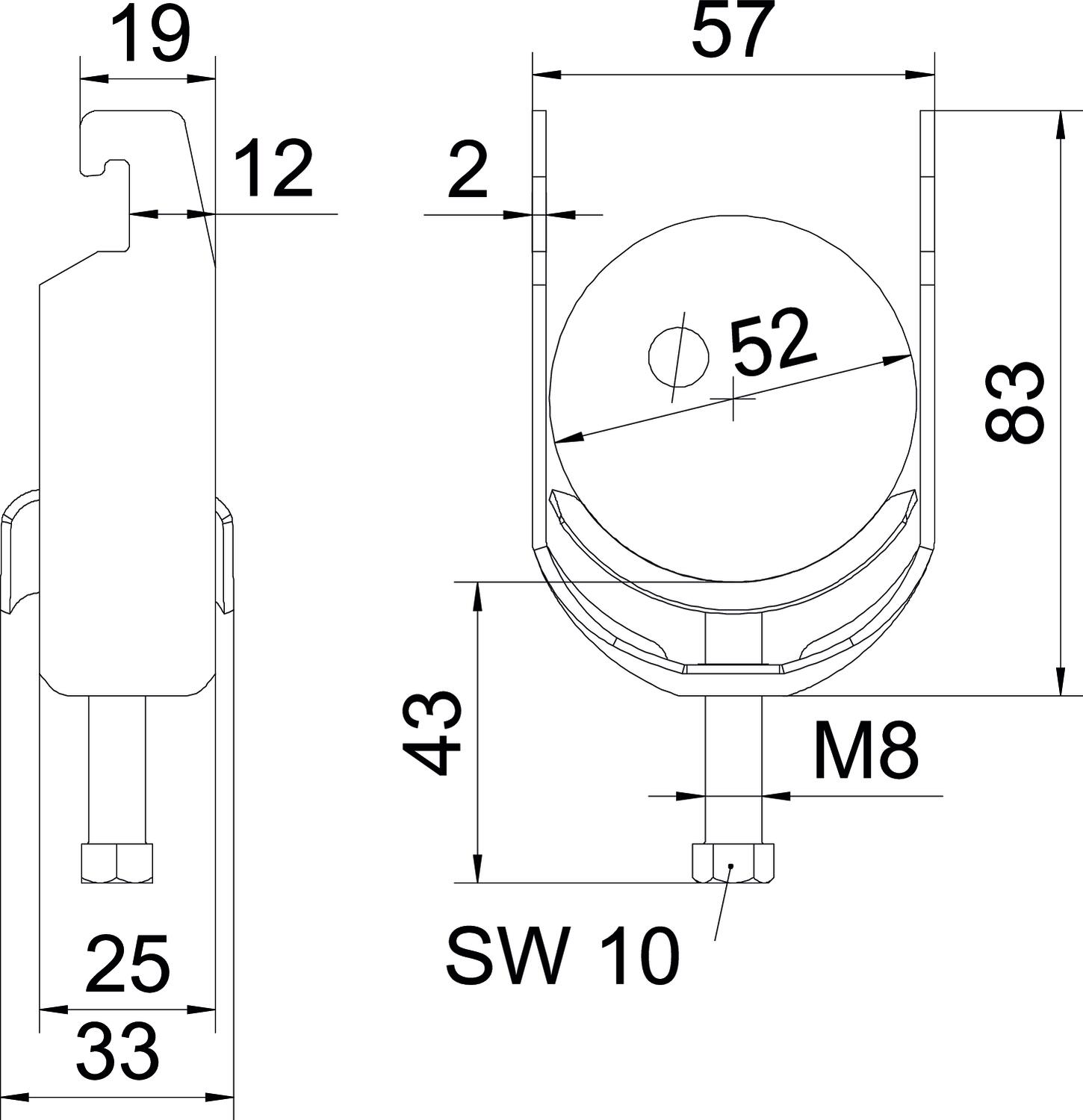

Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,232 kg CO₂e / 1 Kus Délka 25 mm Délka – vnější rozměr 33 mm Dodatek – materiál Ocel Dodatek – povrch žárově zinkováno Materiál Ocel Materiál vany Ocel Max. utahovací moment 5 Nm Počet kabelů/trubek 1 Povrch žárově zinkováno ponorem Pro lištu s šířkou výřezu (s intervalem), max. 22 mm Pro lištu s šířkou výřezu (s intervalem), min. 18 mm Pro průměr trubky max. 52 mm Pro průměr trubky min. 46 mm Rozměr 46-52mm Rozměr G (mm) M8 Rozměr H 83 mm Rozměr A 25 mm Rozměr B 57 mm Rozměr C 33 mm Rozměr L 43 mm Rozměr t 2 mm S kovovou opěrkou Ano Šířka 57 mm Šířka výřezu 10 mm S podélnou opěrkou Ne Tloušťka plechu 2 mm Upínací rozsah D, max. 52 mm Upínací rozsah D, min. 46 mm Výška 83 mm Zachování funkčnosti Ano Závit M8 Způsob montáže Profilová lišta - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list BS-U1-M-52 FT / 1186549 , 0.23MB , pdfEU prohlášení o shodě BS-U1-M-52 FT / 1186549 , 0.17MB , pdfREACH Prohlášení o shodě BS-U1-M-52 FT / 1186549 , 0.12MB , pdfRoHS Prohlášení o shodě BS-U1-M-52 FT / 1186549 , 0.12MB , pdfOdborné znalecké stanovisko Funktionserhalt von Steigetrassen hängende Montage 3,5m bis 7m , 3.97MB , pdfNávod k montáži Bügelschelle U-Fuß Metall , 2.86MB , pdf
