Třmenová příchytka 2056, patka U, jednoduchá, plastová přítlačná opěrka, A2

Obj. č. 1186849 | EAN 4012196851584

Obj. č. / Typ

Upínací rozsah D, min.

Upínací rozsah D, max.

Max. utahovací moment

Popis výrobku

Popis výrobku

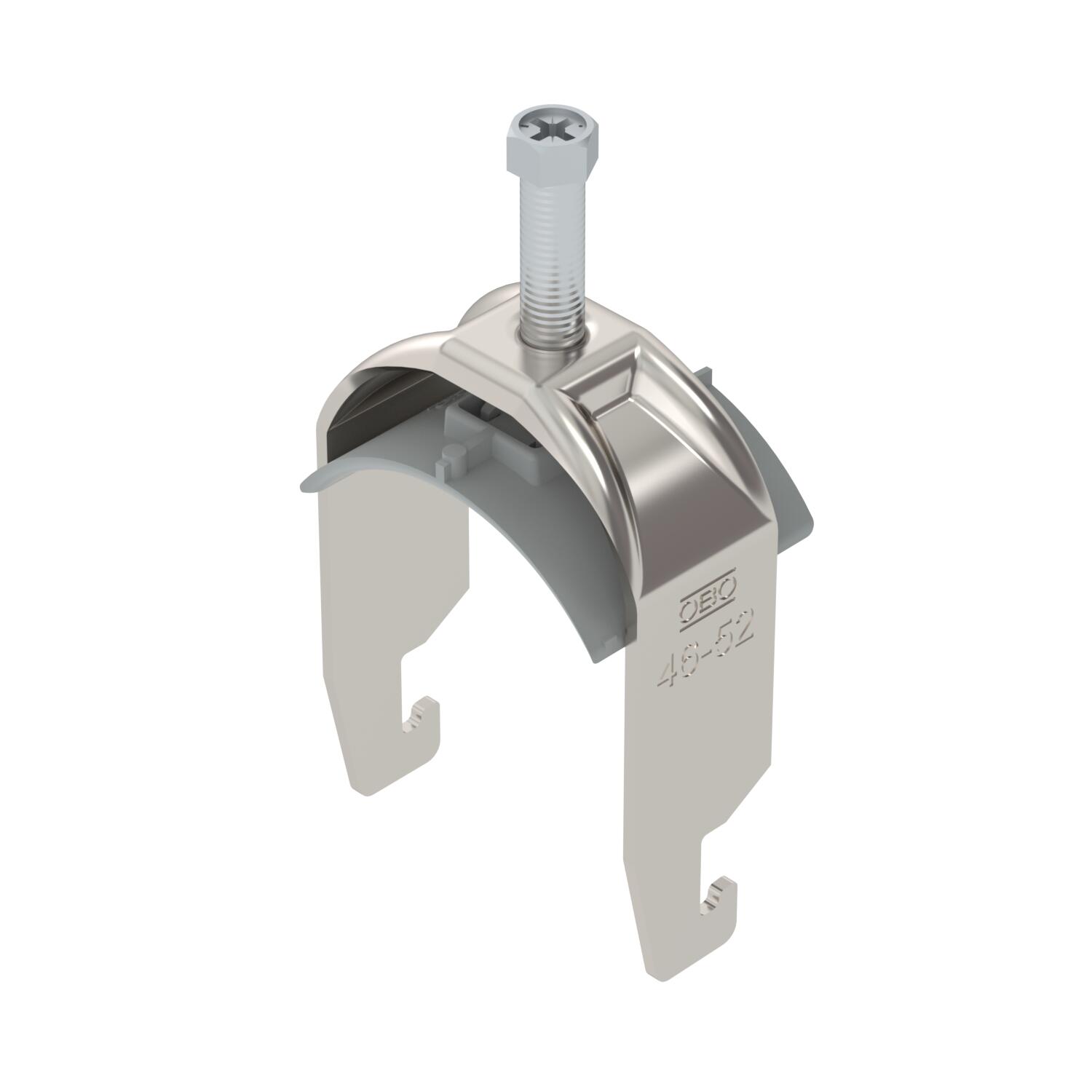

Třmenová příchytka s patkou U, plastová přítlačná opěrka z polypropylénu. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku drážky 18 - 22 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ano
Délka	25 mm
Délka – vnější rozměr	40 mm
Dodatek – materiál	Nerezová ocel
Dodatek – povrch	neošetřeno
Jakost materiálu vany	Polypropylén
Materiál	Nerez ocel, materiál 1.4307
Materiál vany	Plast
Max. utahovací moment	5 Nm
Počet kabelů/trubek	1
Povrch	Holé, dodatečně ošetřeno
Pro lištu s šířkou výřezu (s intervalem), max.	22 mm
Pro lištu s šířkou výřezu (s intervalem), min.	18 mm
Pro průměr trubky max.	52 mm
Pro průměr trubky min.	46 mm
Rozměr	46-52mm
Rozměr G (mm)	M8

Rozměr H	83 mm
Rozměr A	25 mm
Rozměr B	57 mm
Rozměr C	40 mm
Rozměr L	32 mm
Rozměr t	2 mm
S kovovou opěrkou	Ne
Šířka	57 mm
Šířka výřezu	10 mm
S plastovou opěrkou	Ano
S podélnou opěrkou	Ne
Tloušťka plechu	2 mm
Upínací rozsah D, max.	52 mm
Upínací rozsah D, min.	46 mm
Výška	83 mm
Závit	M8
Způsob montáže	Profilová lišta
