Třmenová příchytka 2056, patka U, jednoduchá, plastová přítlačná opěrka, FT 34 | 40 | 3

Třmenová příchytka 2056, patka U, jednoduchá, plastová přítlačná opěrka, FT

Obj. č. 1186736 | EAN 4012196850969

Obj. č. / Typ

Upínací rozsah D, min.

Upínací rozsah D, max.

Max. utahovací moment

Popis výrobku

Popis výrobku

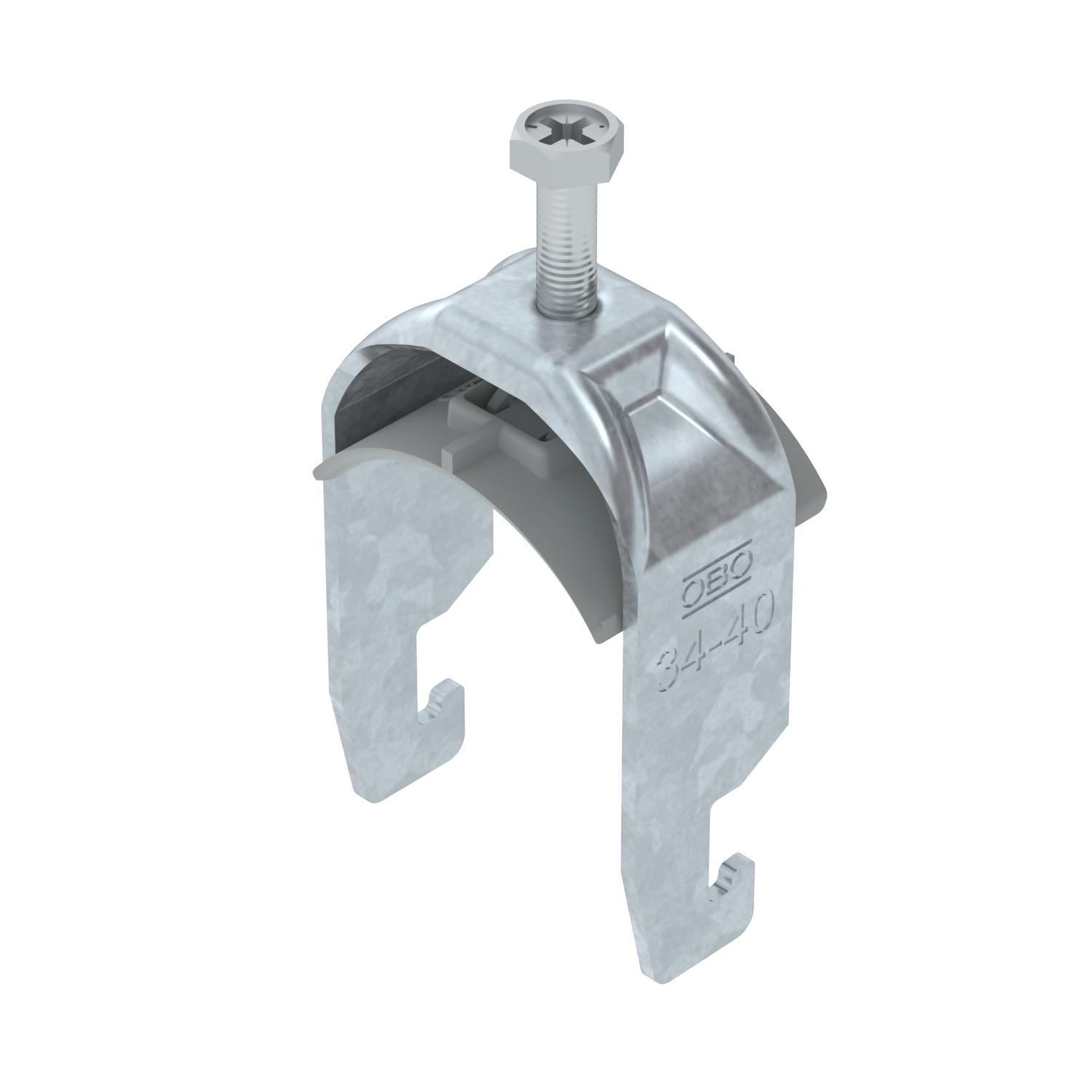

Třmenová příchytka s patkou U, plastová přítlačná opěrka z polypropylénu. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku drážky 18 - 22 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	0,141 kg CO₂e / 1 Kus
Délka	22,5 mm
Délka – vnější rozměr	34 mm
Dodatek – materiál	Ocel
Dodatek – povrch	žárově zinkováno
Jakost materiálu vany	Polypropylén
Materiál	Ocel
Materiál vany	Plast
Max. utahovací moment	3 Nm
Počet kabelů/trubek	1
Povrch	žárově zinkováno ponorem
Pro lištu s šířkou výřezu (s intervalem), max.	22 mm
Pro lištu s šířkou výřezu (s intervalem), min.	18 mm
Pro průměr trubky max.	40 mm
Pro průměr trubky min.	34 mm

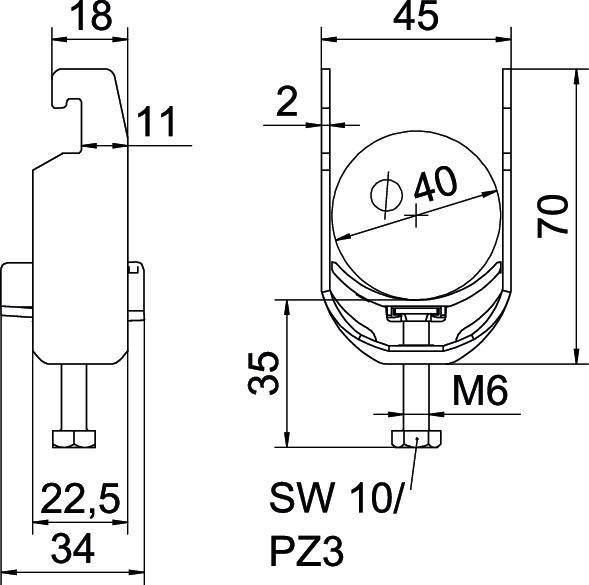

Rozměr	34-40mm

Rozměr G (mm)	M6
Rozměr H	70 mm
Rozměr A	22,5 mm
Rozměr B	45 mm
Rozměr C	34 mm
Rozměr L	35 mm
Rozměr t	2 mm
Šířka	45 mm
Šířka výřezu	10 mm
S plastovou opěrkou	Ano
S podélnou opěrkou	Ne
Tloušťka plechu	2 mm
Upínací rozsah D, max.	40 mm
Upínací rozsah D, min.	34 mm
Výška	70 mm
Závit	M6
Způsob montáže	Profilová lišta

Všechny typy

Všechny typy

Typ	Upínací rozsah D, min.	Upínací rozsah D, max.	Max. utahovací moment	Obj. č.	Množství	Nejm. prod. jedn.
BS-U1-K-12 FT	8 mm	12 mm	3 Nm	1186702	Kus	100 Kus
BS-U1-K-16 FT	12 mm	16 mm	3 Nm	1186709	Kus	100 Kus
BS-U1-K-22 FT	16 mm	22 mm	3 Nm	1186716	Kus	100 Kus
BS-U1-K-28 FT	22 mm	28 mm	3 Nm	1186722	Kus	100 Kus
BS-U1-K-34 FT	28 mm	34 mm	3 Nm	1186729	Kus	100 Kus
BS-U1-K-40 FT	34 mm	40 mm	3 Nm	1186736	Kus	100 Kus
BS-U1-K-46 FT	40 mm	46 mm	5 Nm	1186742	Kus	100 Kus
BS-U1-K-52 FT	46 mm	52 mm	5 Nm	1186749	Kus	100 Kus
BS-U1-K-58 FT	52 mm	58 mm	5 Nm	1186756	Kus	100 Kus
BS-U1-K-64 FT	58 mm	64 mm	5 Nm	1186762	Kus	100 Kus
BS-U1-K-70 FT	64 mm	70 mm	5 Nm	1186769	Kus	50 Kus
BS-U1-K-76 FT	70 mm	76 mm	5 Nm	1186776	Kus	25 Kus
BS-U1-K-82 FT	76 mm	82 mm	5 Nm	1186782	Kus	25 Kus
BS-U1-K-90 FT	82 mm	90 mm	5 Nm	1186789	Kus	25 Kus
BS-U1-K-100 FT	90 mm	100 mm	5 Nm	1186797	Kus	25 Kus
