Poznámka: Výroba tohoto výrobku bude ukončena.
Náhradu naleznete zde: 1186017 / Třmenová příchytka 2056, patka H, 2-násobná, kovová přítlačná opěrka, FT

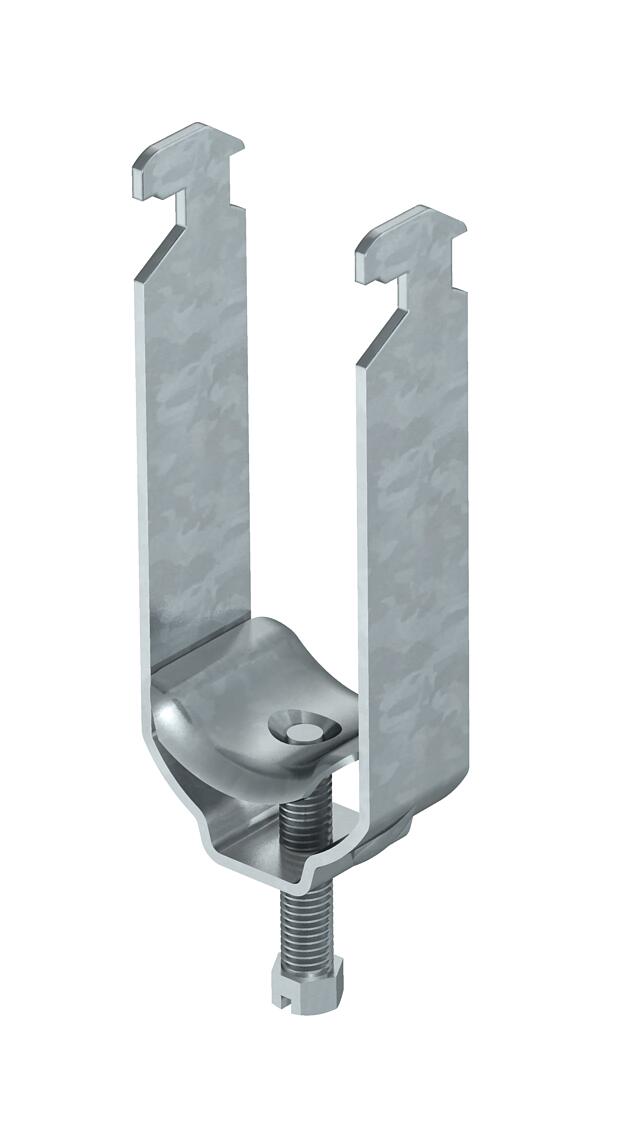

Třmenová příchytka, dvojitá kovová přítlačná opěrka
Obj. č. 1156195 | EAN 4012195494959
- Popis výrobku
-
Popis výrobkuTřmenová příchytka s kovovou přítlačnou opěrkou, 2 násobná 16-22 mm
-
- Technické údaje
-
Technické údaje

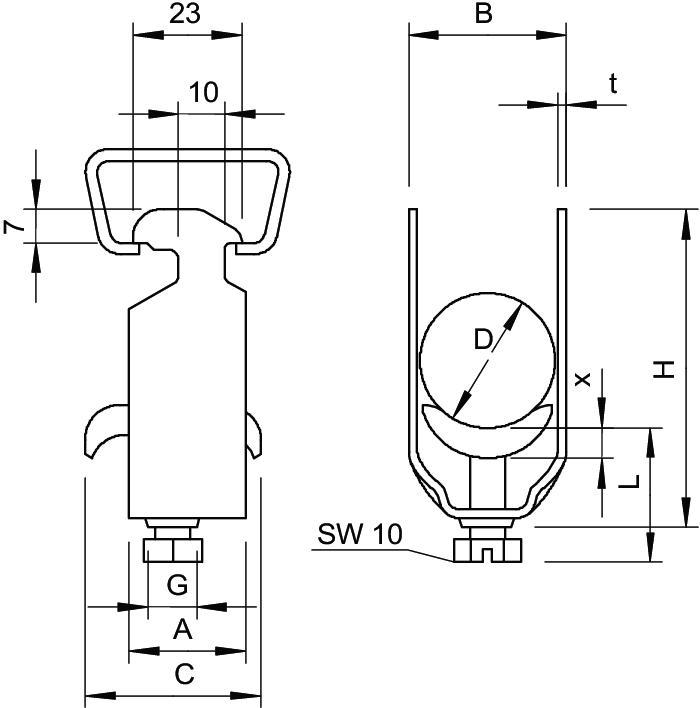

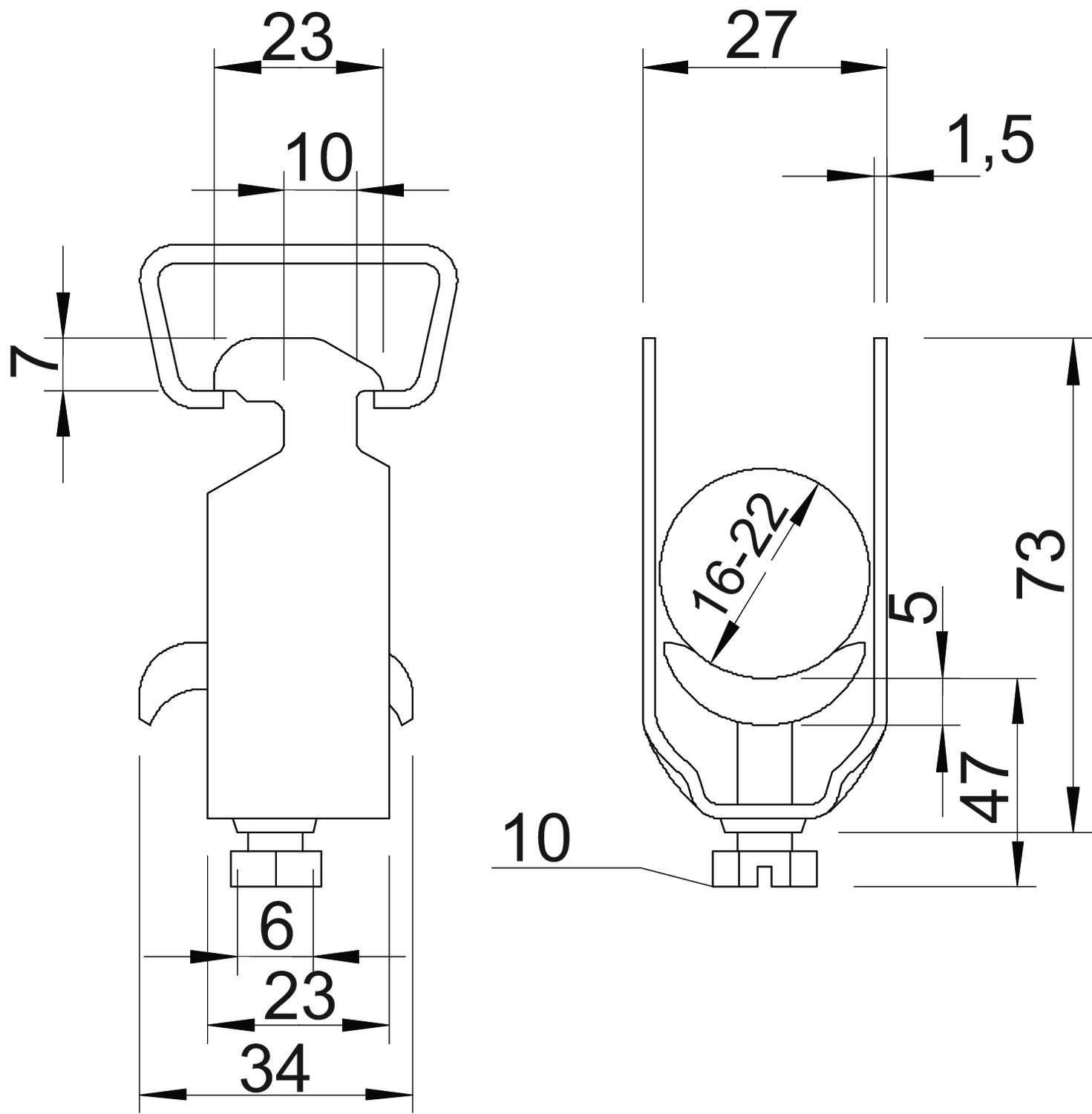

Bez obsahu halogenů Ne CO₂ stopa (GWP) od kolébky po bránu 0,118 kg CO₂e / 1 Kus Dodatek – materiál Ocel Dodatek – povrch žárově zinkováno Materiál Ocel Materiál vany Ocel Max. utahovací moment 3 Nm Nárazuvzdorný Ne Počet kabelů/trubek 2 Povrch žárově zinkováno ponorem Pro lištu s šířkou výřezu (s intervalem), max. 17 mm Pro lištu s šířkou výřezu (s intervalem), min. 16 mm Pro průměr trubky max. 20 mm Pro průměr trubky min. 20 mm Rozměr 16-22mm Rozměr G (mm) M6 Rozměr H 73 mm Rozměr A 23 mm Rozměr B 27 mm Rozměr C 34 mm Rozměr L 47 mm Rozměr t 1,5 mm Rozměr x 5 mm S kovovou opěrkou Ano S plastovou opěrkou Ne S podélnou opěrkou Ne Upínací rozsah D, max. 22 mm Upínací rozsah D, min. 16 mm Způsob montáže Profilová lišta - Všechny typy
- Ke stažení
-
Datový list 2056 M2 22 FT / 1156195 , 0.21MB , pdfEU prohlášení o shodě 2056 M2 22 FT / 1156195 , 0.15MB , pdfREACH Prohlášení o shodě 2056 M2 22 FT / 1156195 , 0.12MB , pdfRoHS Prohlášení o shodě 2056 M2 22 FT / 1156195 , 0.12MB , pdfOdborné znalecké stanovisko Funktionserhalt von Zugentlastung ZSE90 für senkrechte Kabelverlegung , 2.42MB , pdfOdborné znalecké stanovisko Funktionserhalt von Zugentlastung ZSE90 für senkrechte Kabelverlegung , 1.08MB , pdfOdborné znalecké stanovisko Gutachterliche Stellungnahme zum Funktionserhalt: Steigetrassen an Massivwand , 1.77MB , pdf
