Poznámka: Výroba tohoto výrobku bude ukončena. Náhradu naleznete zde: 1186509 / Třmenová příchytka 2056, patka U, jednoduchá, kovová přítlačná opěrka, FT

Třmenová příchytka, jednoduchá kovová přítlačná opěrka, FT 12 | 16 | 3

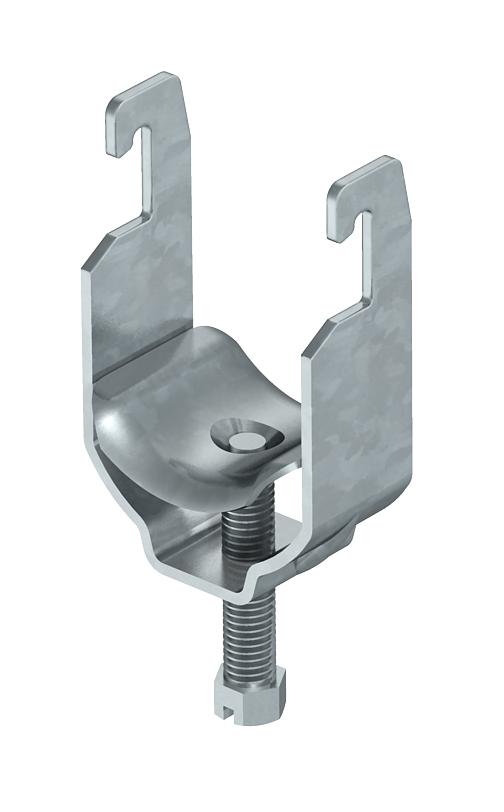

Třmenová příchytka, jednoduchá kovová přítlačná opěrka, FT

Obj. č. 1158015 | EAN 4012195498315

Obj. č. / Typ

Upínací rozsah D, min.

Upínací rozsah D, max.

Max. utahovací moment

Popis výrobku

Popis výrobku

Vhodná pro všechny profilové lišty C se šířkou výřezu 18 mm a 22 mm.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ne
Dodatek – materiál	Ocel
Dodatek – povrch	žárově zinkováno
Materiál	Ocel
Materiál vany	Ocel
Max. utahovací moment	3 Nm
Nárazuvzdorný	Ne
Počet kabelů/trubek	1
Povrch	žárově zinkováno ponorem
Pro lištu s šířkou výřezu (s intervalem), max.	22 mm
Pro lištu s šířkou výřezu (s intervalem), min.	18 mm
Pro průměr trubky max.	16 mm
Pro průměr trubky min.	16 mm

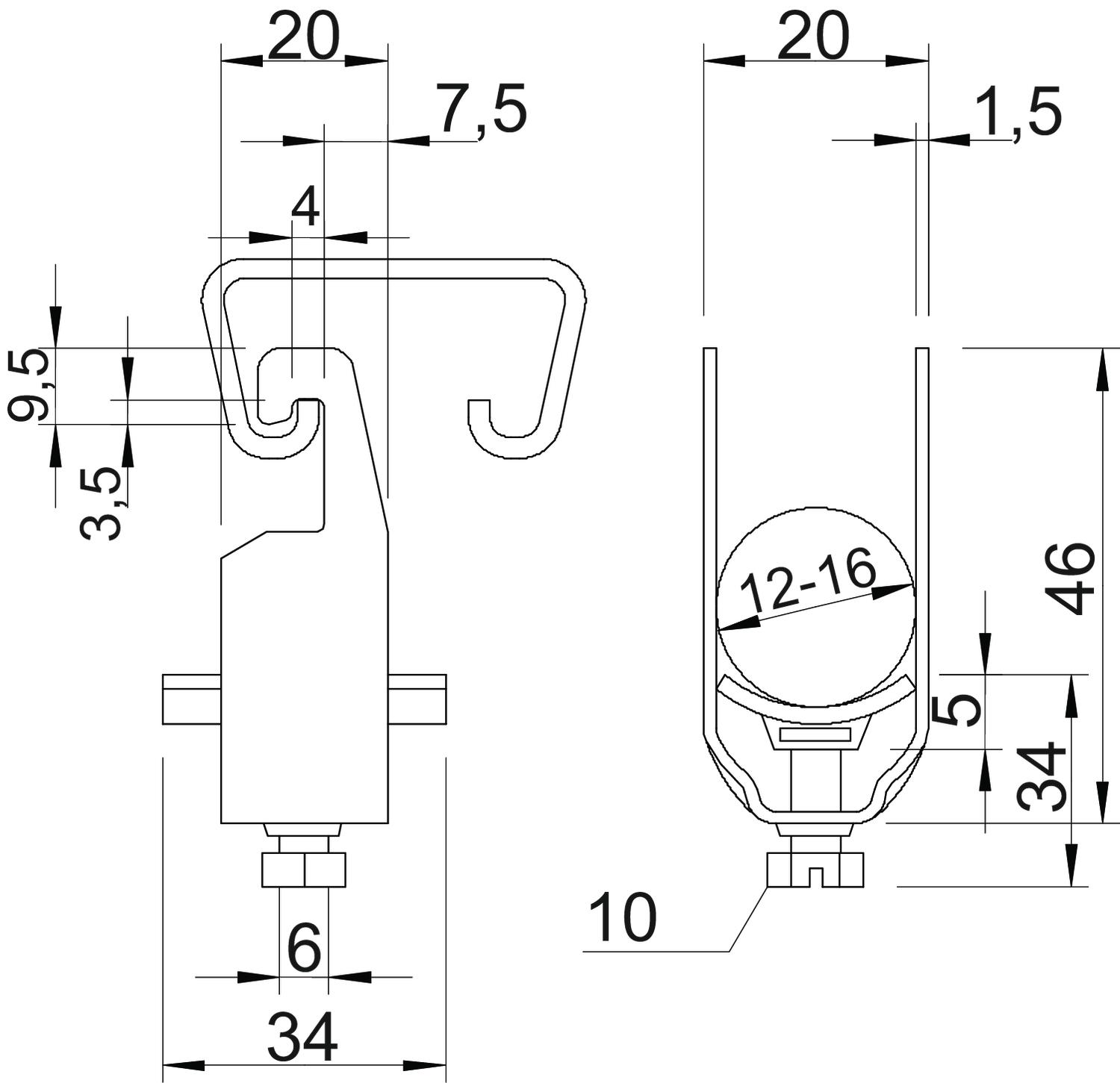

Rozměr	12-16mm

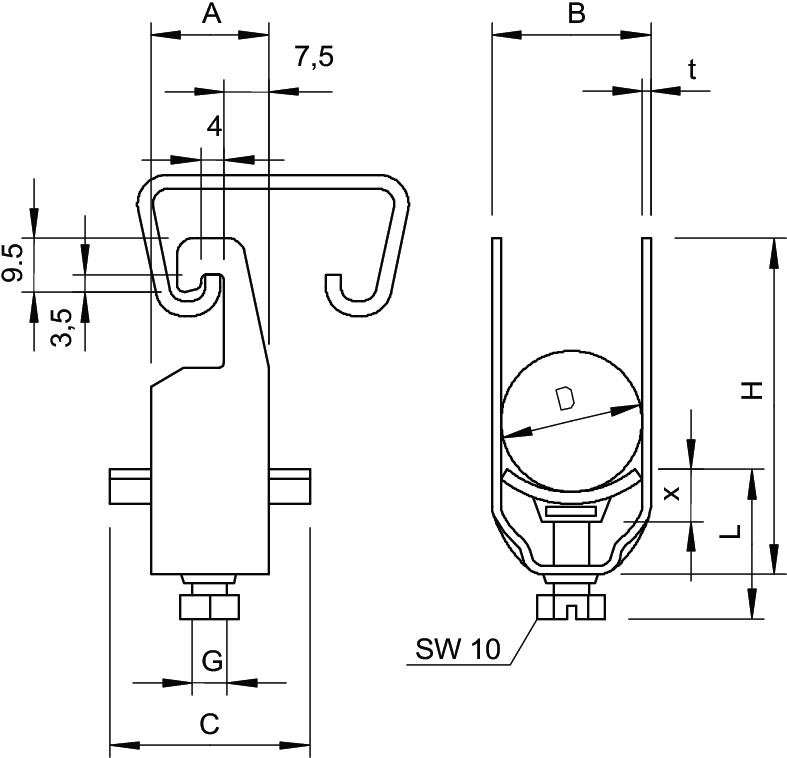

Rozměr G (mm)	M6
Rozměr H	46 mm
Rozměr A	20 mm
Rozměr B	20 mm
Rozměr C	34 mm
Rozměr L	34 mm
Rozměr t	1,5 mm
Rozměr x	5 mm
S kovovou opěrkou	Ano
S plastovou opěrkou	Ne
S podélnou opěrkou	Ne
Upínací rozsah D, max.	16 mm
Upínací rozsah D, min.	12 mm
Způsob montáže	Profilová lišta

Všechny typy

Všechny typy

Typ	Upínací rozsah D, min.	Upínací rozsah D, max.	Max. utahovací moment	Obj. č.	Množství	Nejm. prod. jedn.
2056U M 12 FT	8 mm	12 mm	3 Nm	1158007	Kus	100 Kus
2056U M 16 FT	12 mm	16 mm	3 Nm	1158015	Kus	100 Kus
2056U M 34 FT	28 mm	34 mm	5 Nm	1158058	Kus	100 Kus
2056U M 40 FT	34 mm	40 mm	5 Nm	1158066	Kus	100 Kus
2056U M 46 FT	40 mm	46 mm	5 Nm	1158074	Kus	100 Kus
2056U M 58 FT	52 mm	58 mm	5 Nm	1158090	Kus	100 Kus
