Poznámka: Výroba tohoto výrobku bude ukončena.
Náhradu naleznete zde: 1187620 / Třmenová příchytka 2056, patka F, jednoduchá, plastová přítlačná opěrka, FT

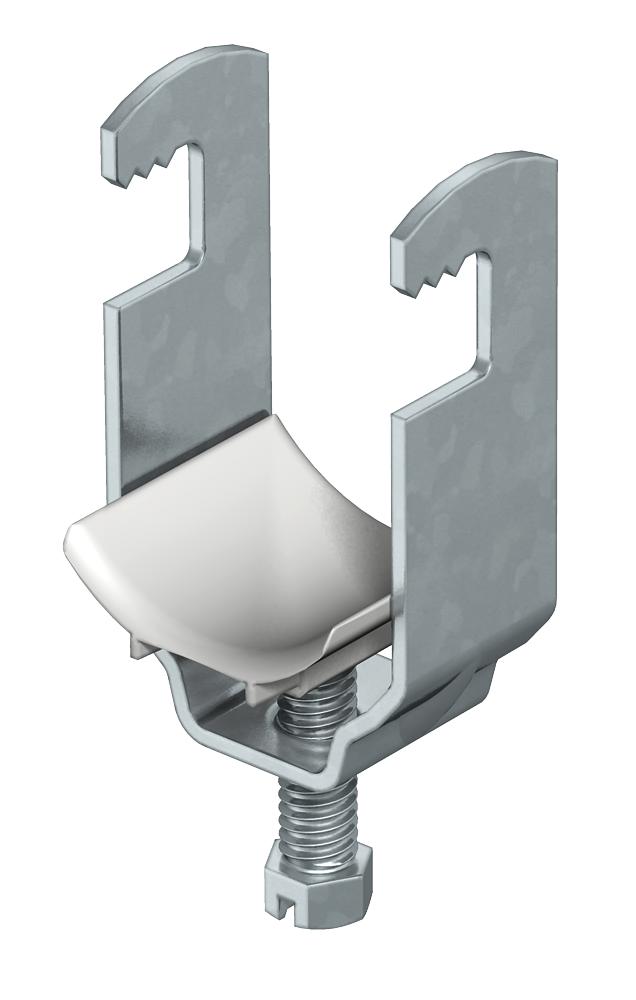

Třmenová příchytka, jednoduchá plastová přítlačná opěrka, FT
Obj. č. 1169289 | EAN 4012195070818
- Popis výrobku
-
Popis výrobkuPro plochou ocel, úhelníky a ocel U o tloušťce 4 - 12 mm.
Příchytka a šroub z oceli žárově zinkované ponorem.
Přítlačná opěrka z polypropylénu, bezhalogenová, světle šedá RAL 7035.
Provedení s navařenou kontramaticí pro použití ve ztížených podmínkách a pro ochranu proti vibracím na vyžádání!
-
- Technické údaje
-
Technické údaje

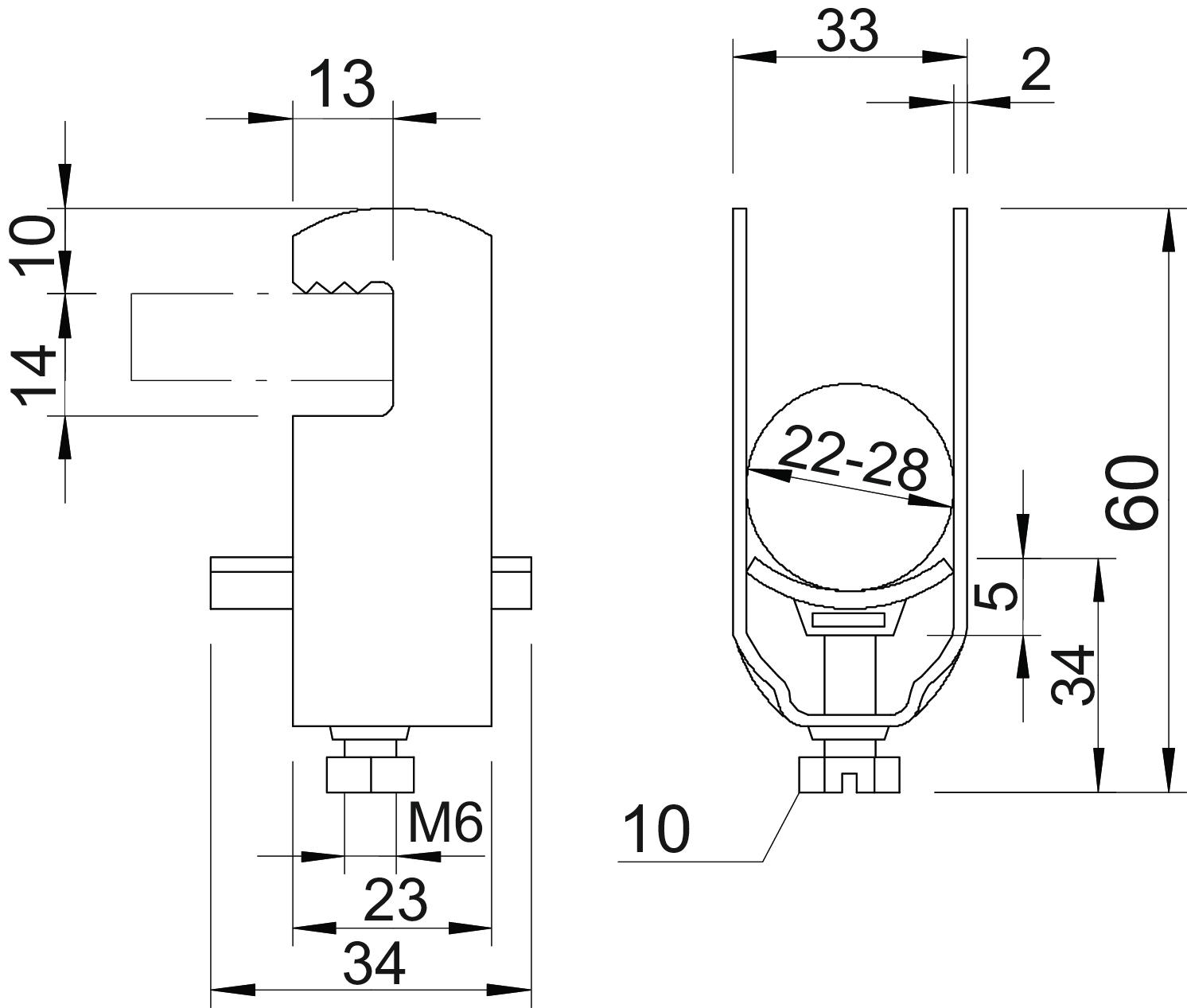

Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,1199 kg CO₂e / 1 Kus Dodatek – materiál Ocel Dodatek – povrch žárově zinkováno Jakost materiálu vany Polypropylén Materiál Ocel Materiál vany Plast Max. utahovací moment 3 Nm Nárazuvzdorný Ne Počet kabelů/trubek 1 Povrch žárově zinkováno ponorem pro 1 kabel H 60 mm pro 1 kabel L 34 pro 2 kabel H 90 mm pro 2 kabel L 47 mm pro 3 kabel H 120 mm pro 3 kabel L 47 mm Pro průměr trubky max. 25 mm Pro průměr trubky min. 25 mm Rozměr 22-28mm Rozměr e 13 mm Rozměr G (mm) M6 Rozměr H 60 mm Rozměr A 23 mm Rozměr B 33 mm Rozměr C 34 mm Rozměr L 34 mm Rozměr t 2 mm Rozměr x 5 mm S kovovou opěrkou Ne S plastovou opěrkou Ano S podélnou opěrkou Ne Upínací rozsah D, max. 28 mm Upínací rozsah D, min. 22 mm Způsob montáže plochý profil - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list 2056F 28 FT / 1169289 , 0.26MB , pdfEU prohlášení o shodě 2056F 28 FT / 1169289 , 0.12MB , pdfUK - Prohlášení shody 2056F 28 FT / 1169289 , 0.14MB , pdfREACH Prohlášení o shodě 2056F 28 FT / 1169289 , 0.12MB , pdfRoHS Prohlášení o shodě 2056F 28 FT / 1169289 , 0.12MB , pdf
