Trubkový oblouk z ušlechtilé oceli V4A

Obj. č. 2046764 | EAN 4012195924180

Obj. č. / Typ

Pro jmenovitý průměr trubky

Popis výrobku

Popis výrobku

Oblouk 90° s tvarovanými spojkami, pro elektroinstalační trubky dle EN 61386-1. S vnitřní stěnou bez otřepů.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ne
Dvoudílný	Ne
Flexibilita	Ne
Kartáčovaný povrch	Ano
Leštěný povrch	Ne
Materiál	Nerez ocel, materiál 1.4571
Povrch	Holé, dodatečně ošetřeno
Pro jmenovitý průměr trubky	40 mm
Provedení	Zásuvné
Rozměr	Ø40mm
Rozměr m (mm)	M40
Rozměr A	50 mm

Rozměr B	279 mm
Rozměr D	42,7 mm
Rozměr d	40,2 mm
Rozměr I	40 mm
Rozměr R	170 mm
Rozměr t	1,25 mm
Se spojkou	Ano
S inspekčním otvorem a víkem	Ne
Teplotní rozsah použití, max.	400 °C
Teplotní rozsah použití, min.	-45 °C
Úhel oblouku	90 °

Všechny typy

Všechny typy

Typ	Pro jmenovitý průměr trubky	Obj. č.	Množství	Nejm. prod. jedn.
SB16W A4	16 mm	2046760	Kus	5 Kus
SB20W A4	20 mm	2046761	Kus	10 Kus
SB25W A4	25 mm	2046762	Kus	10 Kus
SB32W A4	32 mm	2046763	Kus	10 Kus
SB40W A4	40 mm	2046764	Kus	5 Kus
SB50W A4	50 mm	2046765	Kus	5 Kus
SB63W A4	63 mm	2046766	Kus	3 Kus

Ke stažení

Datový list SB40W A4 / 2046764 , 0.23MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

EU prohlášení o shodě SB40W A4 / 2046764 , 0.05MB , pdf

Stáhnout

REACH Prohlášení o shodě SB40W A4 / 2046764 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě SB40W A4 / 2046764 , 0.12MB , pdf

Stáhnout

Schvalovací značka Souhlas s použitím značky VDE pro systém pevných elektroinstalačních trubek S...W-V2A-V4A+SB...W-V2A-V4A , 0.17MB , pdf

Stáhnout

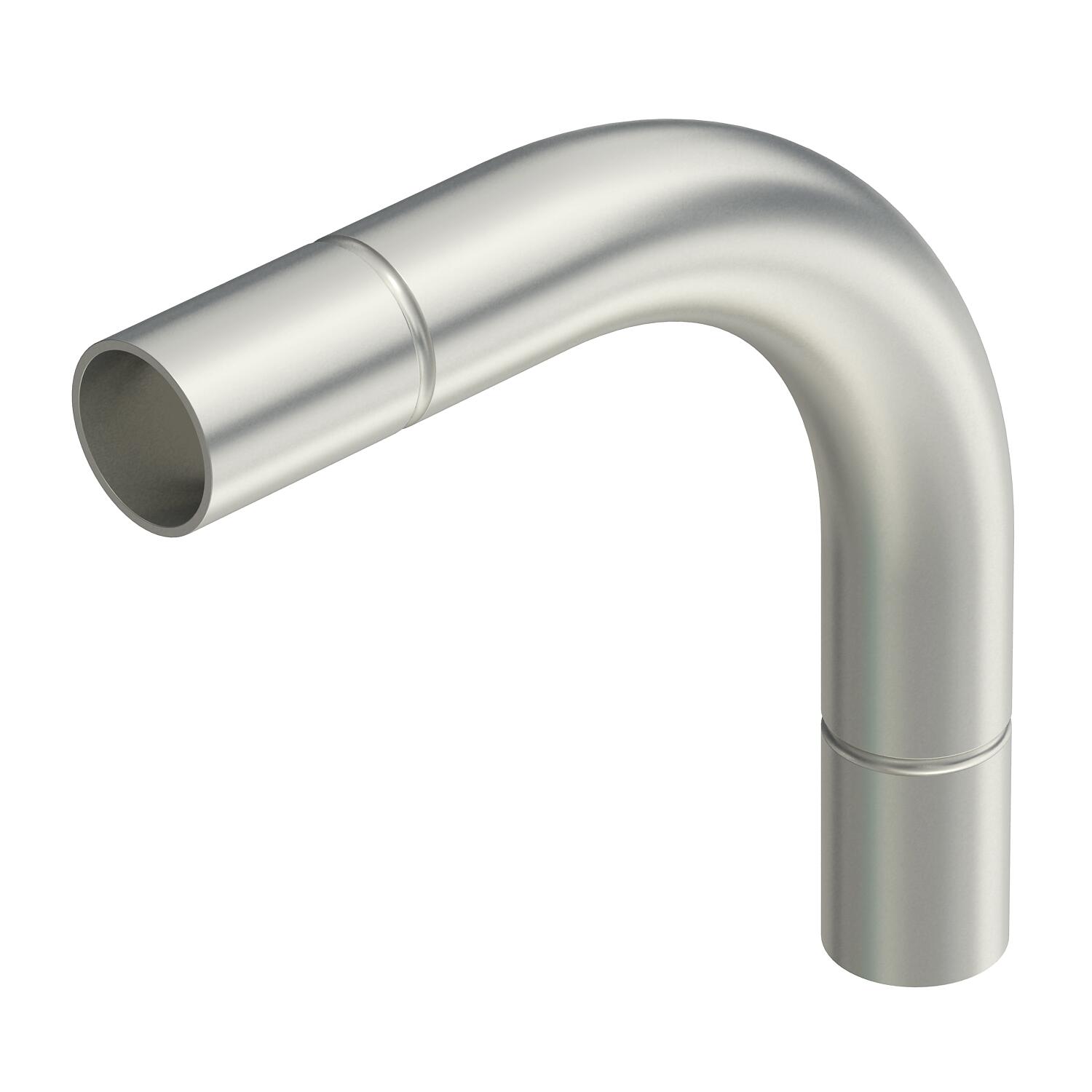

Výrobková grafika SB40W A4 / 2046764, 54.63 kB, jpg

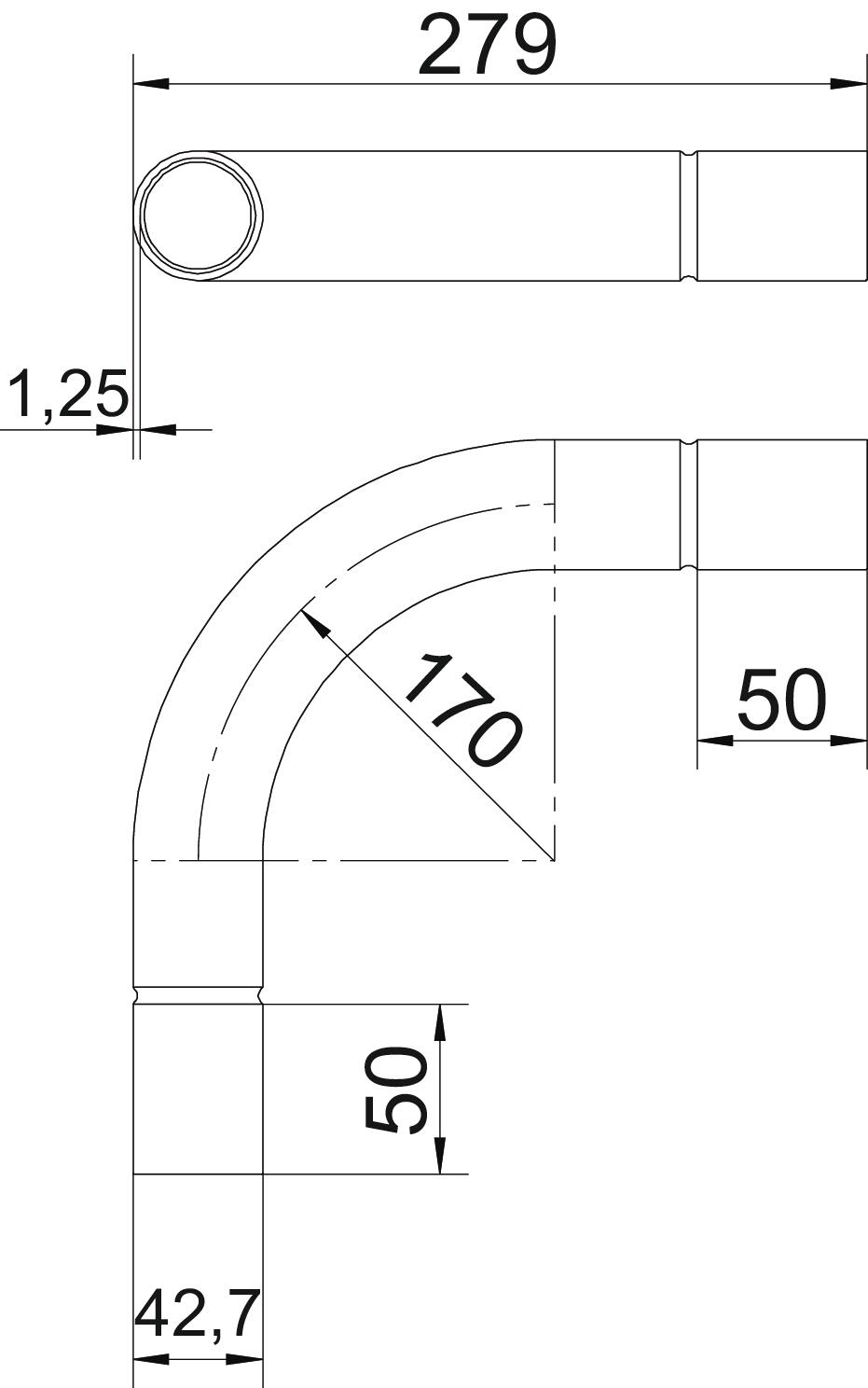

Rozměrový výkres SB40W A4 / 2046764, 54.16 kB, jpg
