Tubus s manipulačním třmenem, GES R2, chrom
Obj. č. 7408866 | EAN 4012196459124
- Popis výrobku
-
Popis výrobku

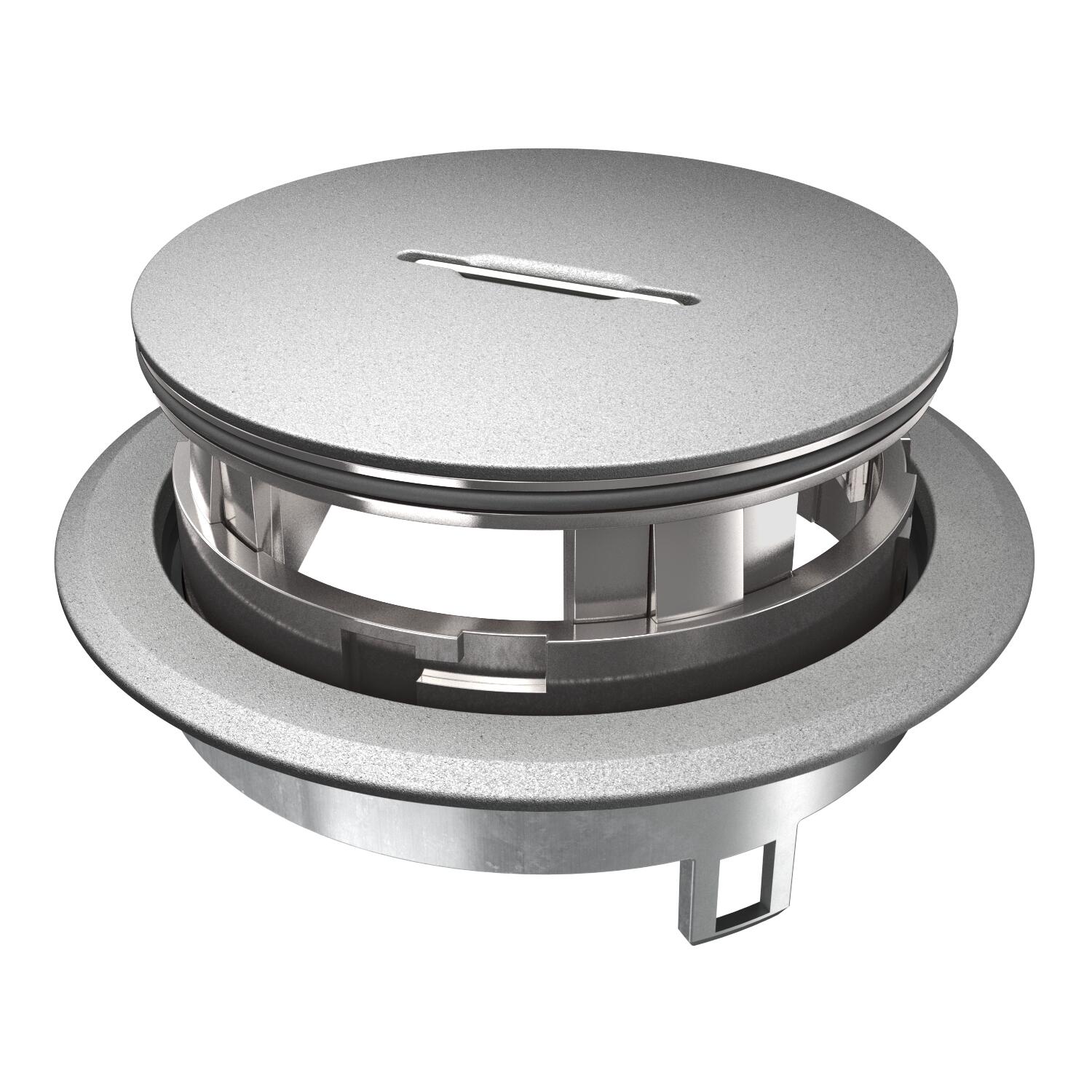

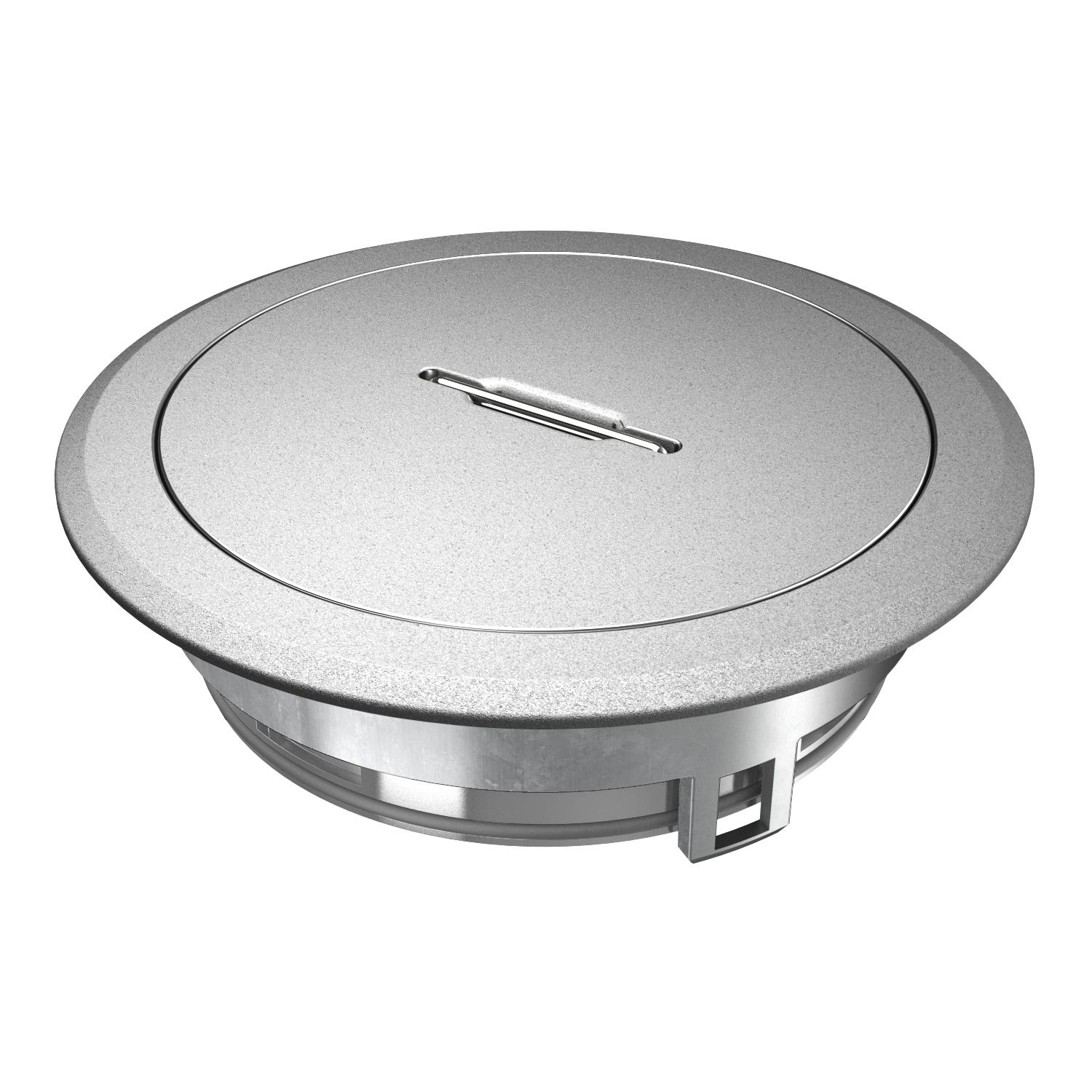

Přístrojová jednotka s tubusem a manipulačním třmenem pro podlahovou zásuvku GES R2 k přímé montáži do instalační krabice MT R2 v interiéru.
Tubus splňuje požadavky normy EN0085-2-2 pro mokré čištění podlah, i když je podlahová zásuvka v provozu.
-
- Technické údaje
-
Technické údaje

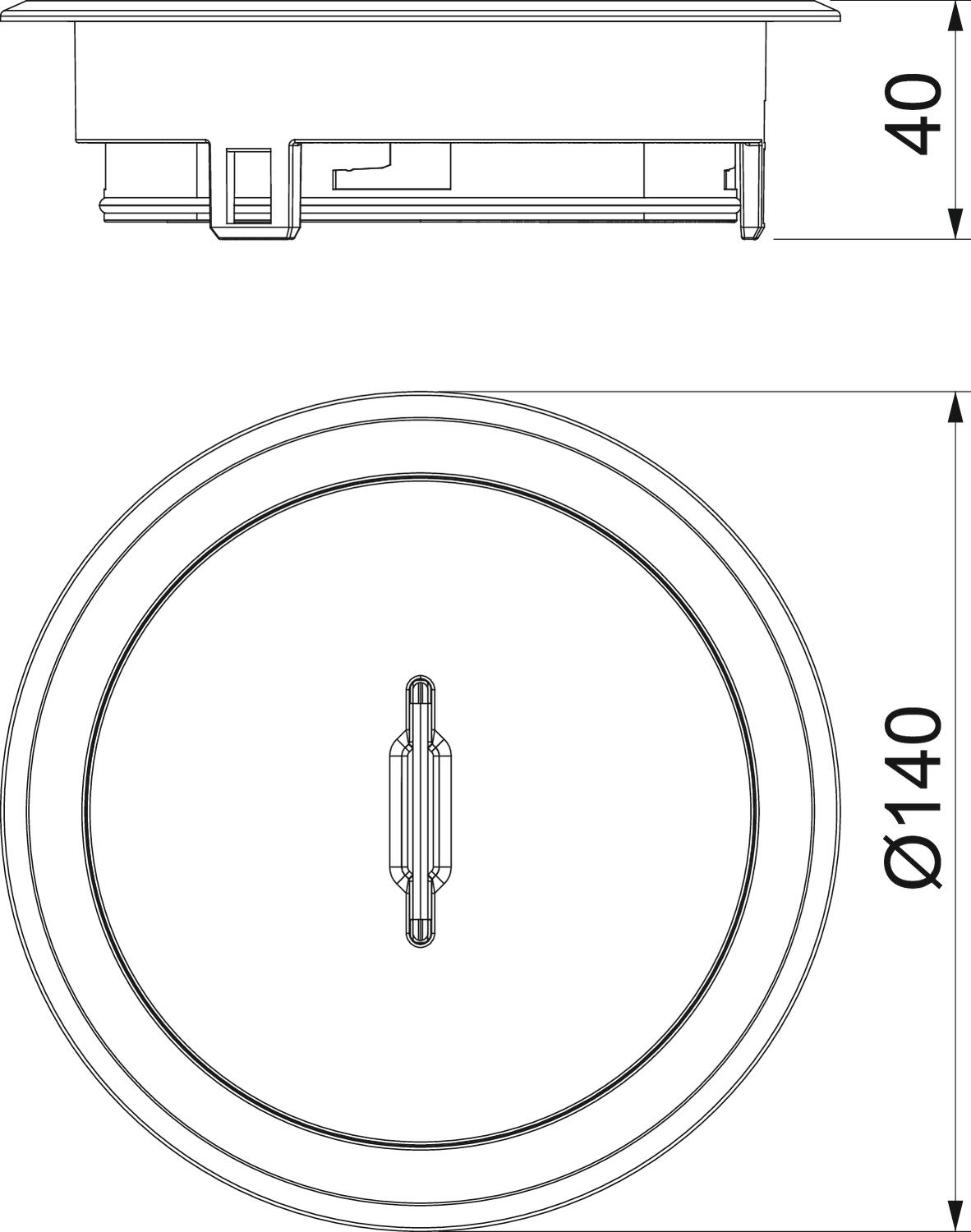

Materiál Zinek litý pod tlakem Normaa EN 50085-2-2 Ochranný rám pro podlahovou krytinu Ano Otevírací mechanismus Třmen rukojeti Povrch Chromováno Provedení Kruhová Provedení vývodu vedení Zápustný tubus S drážkou pro podlahovou krytinu Ne Schválení VDE Stupeň krytí (IP) při nepoužívání IP66 Stupeň krytí (IP) při používání IP20 Stupeň ochrany – kód IK IK10 Svislé zatížení, malá plocha do 3 000 N Svislé zatížení, velká plocha do 15 000 N Údržba podlahy mokré Vhodné pro mokrou údržbu Ano Vhodné pro podlahový kanál Ne Vhodné pro vestavbu do duté podlahy Ano Vhodné pro vestavbu do dvojité podlahy Ano Vnější průměr 140 mm - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Montážní deska pro datovou techniku, typ C
MP R2 2C 7408806 1 Kus
Instalační krabice, dvojitá, VDE
MT R2 VDE 7408832 1 Kus
Krabice do mazaniny pro GES R2
UD GES R2 7428526 1 Kus - Ke stažení
-
Datový list GES R2T Cr / 7408866 , 0.40MB , pdfProhlášení o shodě GES R2T Cr / 7408866 , 0.17MB , pdfProhlášení o shodě GES R2T Cr / 7408866 , 0.04MB , pdfUK - Prohlášení shody GES R2T Cr / 7408866 , 0.14MB , pdfSchvalovací značka Souhlas s užitím značky VDE pro GES R2 , 0.19MB , pdfNávod k montáži Bodensteckdose GES R2 , 1.06MB , pdfNávod k montáži Úplný návod pro podlahovou zásuvku GES R2 , 0.05MB , pdf
