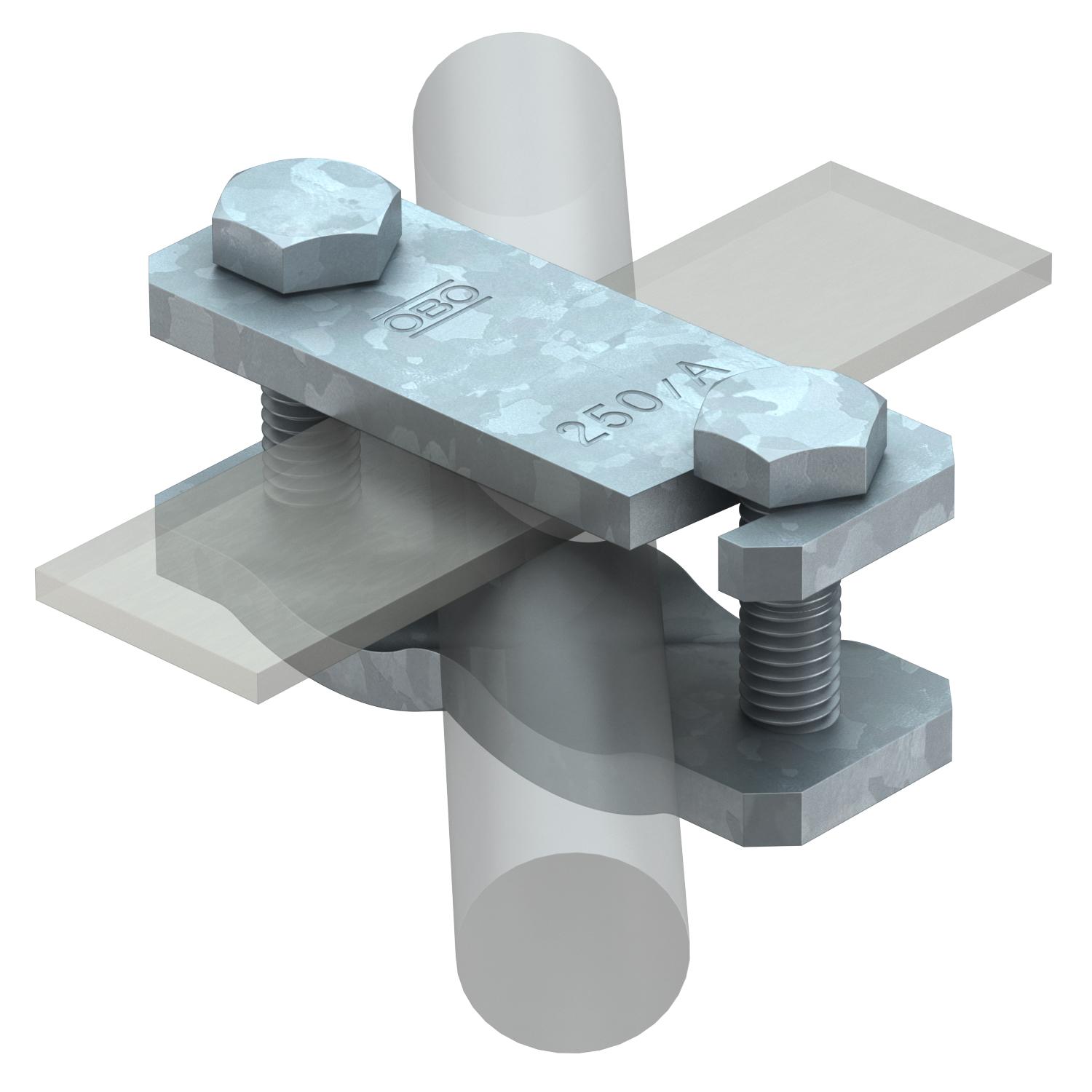

Úhlopříčná svorka pro ploché a kruhové vodiče FT
Obj. č. 5313031 | EAN 4012195543015
- Popis výrobku
-
Popis výrobku• Pro armovací ocel Ø 6–22 mm a ploché vodiče 50 × 4
• Sestavená pomocí šroubů M10 × 40
• Verze ...-AS se šrouby M10 × 30
• Jednoduchá montáž díky otevřenému podélnému prolisu
-
- Technické údaje
-
Technické údaje

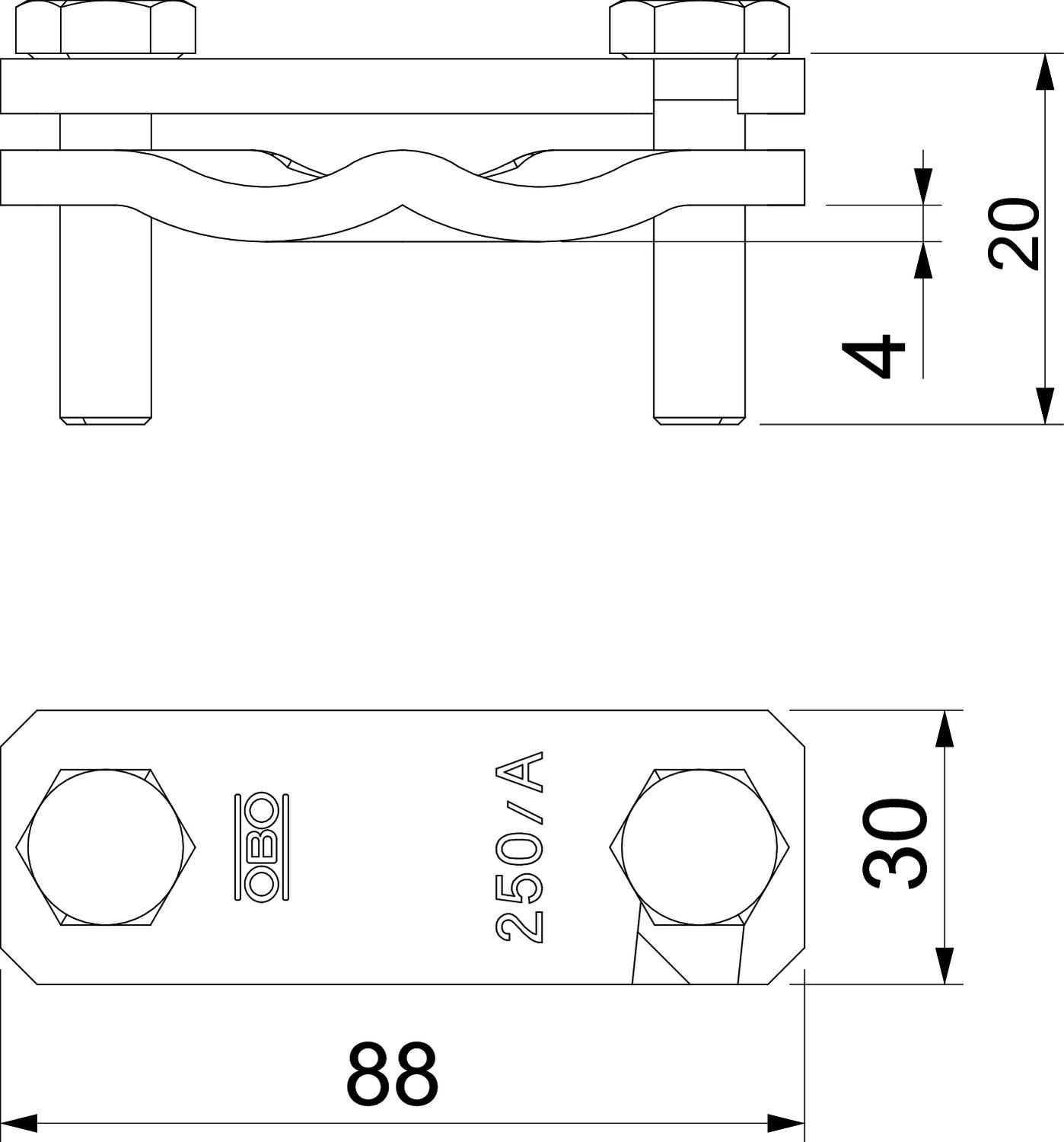

Druh spojky Spojka Druh upevňovacího šroubu Šroub se šestihrannou hlavou Materiál Ocel Mezikus Ne Povrch žárově zinkováno ponorem Průměr kruhového vodiče 1, max. 22 mm Průměr kruhového vodiče 1, min. 6 mm Rozměr 88x30x45 Rozměr A 30 mm Rozměr B 88 mm Rozměr L 20 mm Schopnost vést bleskový proud H/100 kA Šířka plochého vodiče 2, max. 50 Vhodná Rd 6-22/ max. FL50 mm Vhodný pro spojení ostatní Zkratový proud (50HZ)(1s;≤300°C) 7,3 - Všechny typy
