Univerzální násuvná svorka, 5pól. 5 | 0,2 | 2,5 | 450 | transparentní

Univerzální násuvná svorka, 5pól.

Obj. č. 2054458 | EAN 4012196334667

Obj. č. / Typ	2054458 / 61 525 FL

Počet svorkových míst	5

Jmenovitý průřez, min.	0,2 mm²

Jmenovitý průřez, max.	2,5 mm²

Jmenovité napětí	450 V

Barva	transparentní

Popis výrobku

Popis výrobku

Otestovány dle normy EN 60998

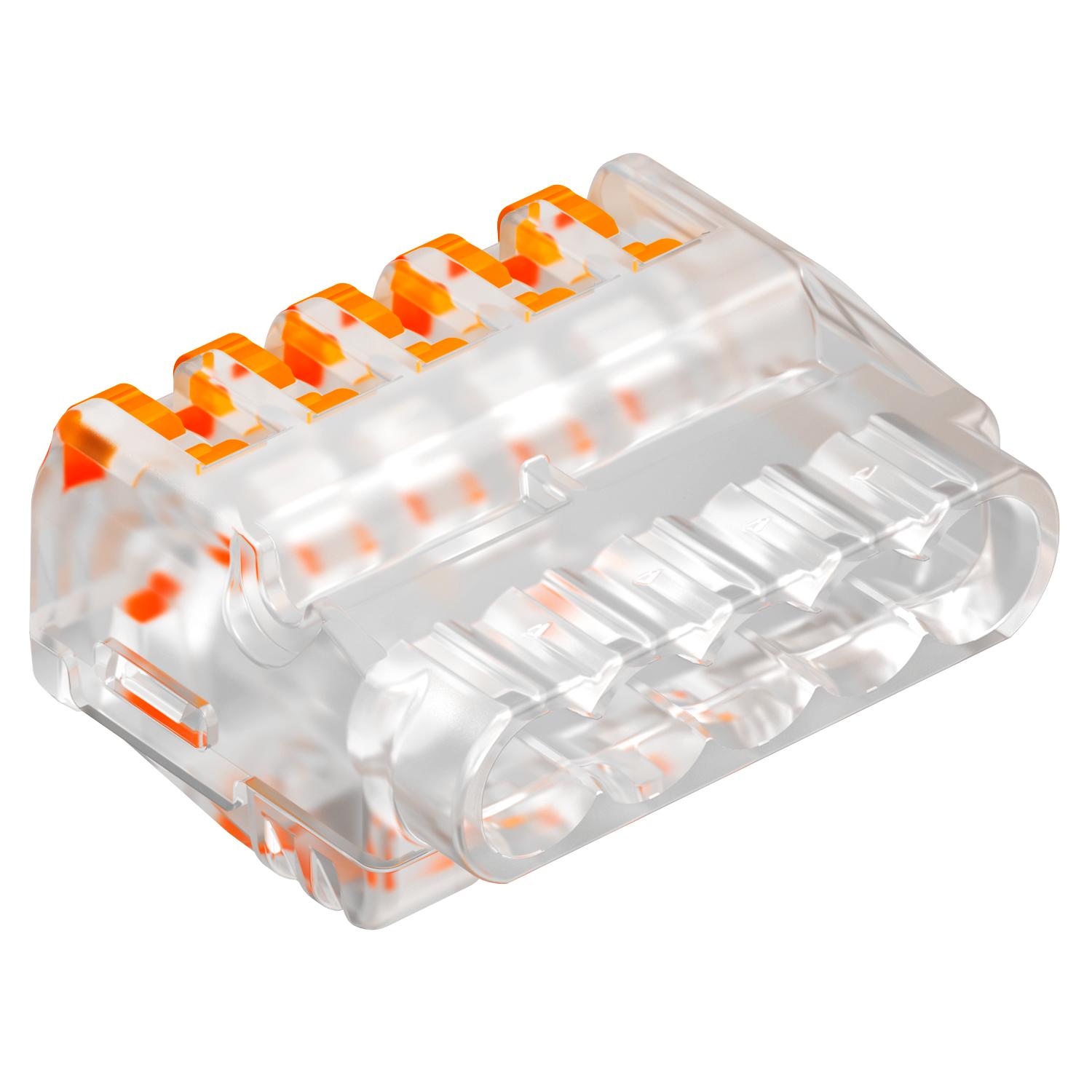

Bezšroubová svorka ke spojení elektrických vodičů. Vodič může být buď laněný, jemně laněný, nebo plný.

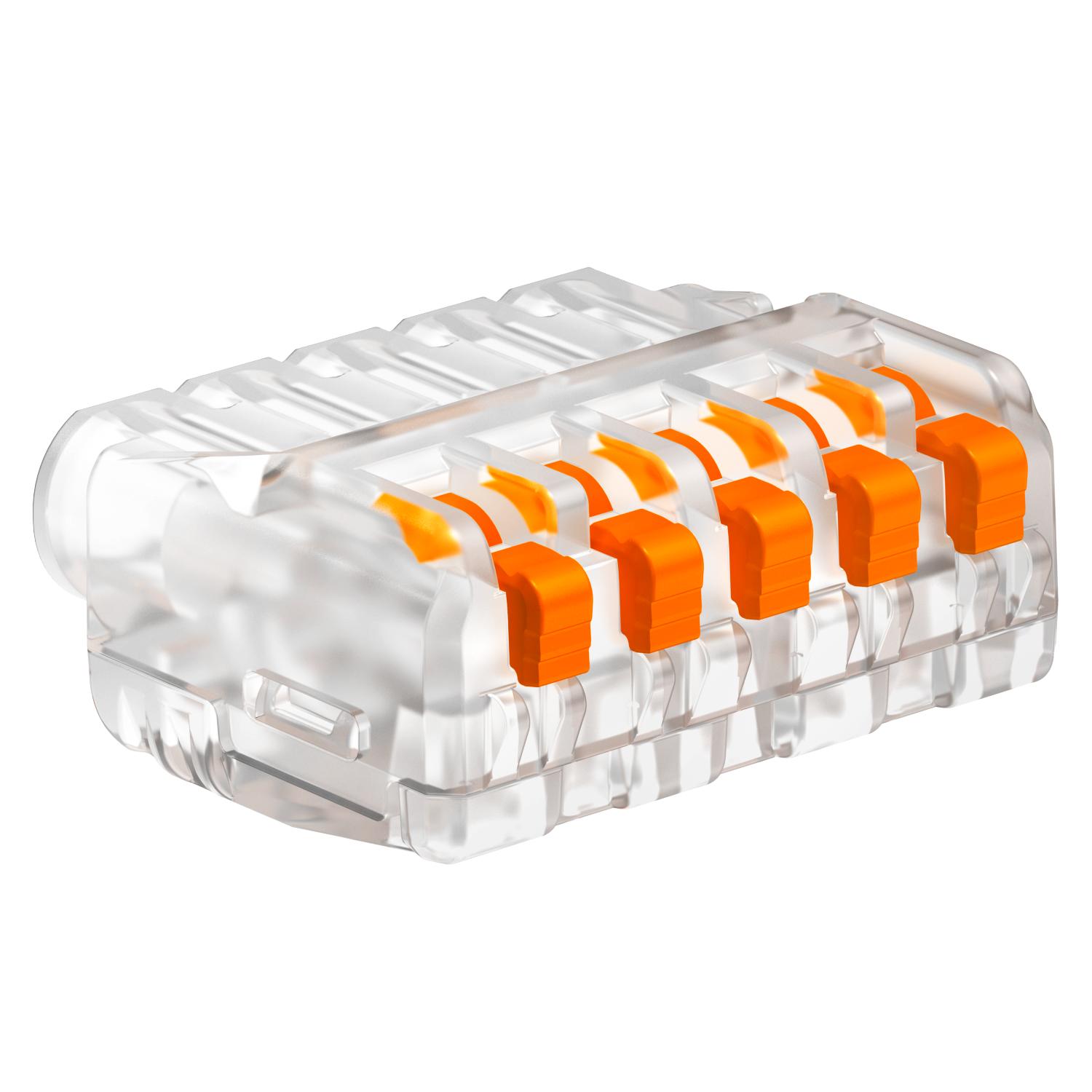

Při používání plných vodičů není třeba otevírat uvolňovací páčku. Vodič lze rovnou zasunout do svorky.
Chcete-li vodič vytáhnout, jednoduše otevřete uvolňovací páčku. Žílu pak lze bez problémů vytáhnout.
Jmenovitý průřez:
5× 0,2–2,5 mm² vícedrátové/plné vodiče
Jmenovité napětí 450 V
Jmenovitý proud 24 A
Délka odizolování: 9 mm (+1 mm)
Zkušební otvor: fázová zkoušečka a zkušební kolík (max. Ø 2 mm)
velice dobře přístupný na horní straně svorky
Max. přípustná okolní teplota dle normy EN 60998: 85 °C.

Technické údaje

Technické údaje

Barva	transparentní

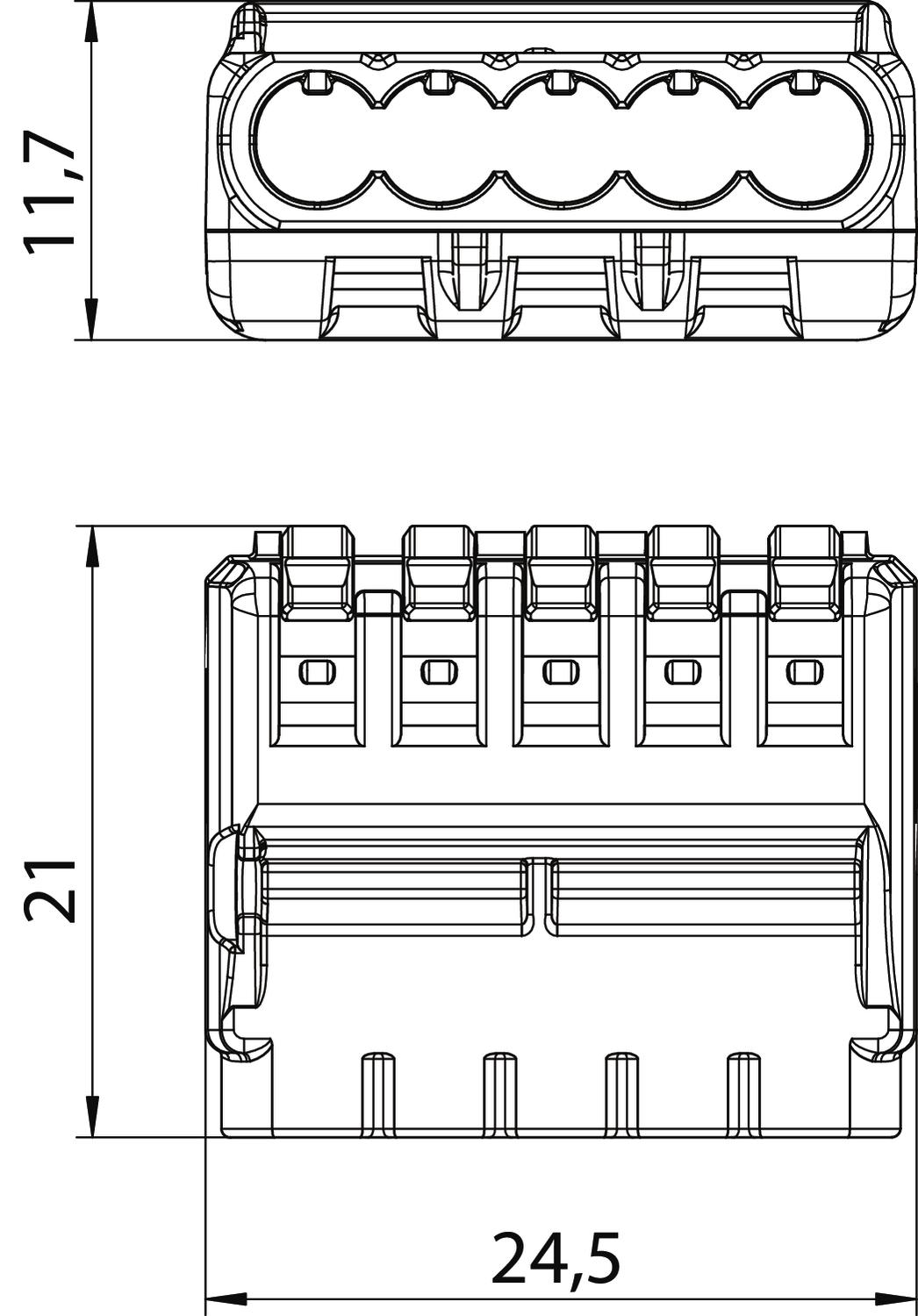

Délka	24,5 mm
Izolační materiál	Termoplast
Jmenovité napětí	450 V
Jmenovitý proud	24 A
Jmenovitý průřez, max.	2,5 mm²
Jmenovitý průřez, min.	0,2 mm²
Materiál	Polykarbonát
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 850 °C
Počet pólů	1
Počet svorkových míst	5
Připojitelný průřez plného vodiče, max.	2,5 mm²
Připojitelný průřez plného vodiče, min.	0,2 mm²

Připojitelný průřez vícedrátového vodiče, max.	2,5 mm²
Připojitelný průřez vícedrátového vodiče, min.	0,2 mm²
průřez	5× 0,2–2,5 mm² vícedrátové/plné vodiče mm²
Rozměr	0,2-2,5mm²
S ovládacími páčkami	Ano
Šířka	21 mm
Teplotní rozsah použití, max.	85 °C
Teplotní rozsah použití, min.	-5 °C
Vhodné pro flexibilní vodiče	Ano
Vhodné pro masivní vodiče	Ano
Vhodné pro vícedrátové vodiče	Ano
Výška	11,7 mm
