Uzemňovací příchytka typu 925 70 | 2 | 31,7 | 33,7

Uzemňovací příchytka typu 925

Obj. č. 5040116 | EAN 4012195385455

Obj. č. / Typ

Rozměr A

Rozměr X	2 mm

Upínací rozsah D, min.

Upínací rozsah D, max.

Popis výrobku

Popis výrobku

• Pro trubky 1/4–1 1/2 palce, resp. Ø 11,5–48,3 mm
• Možnost připojení vedení do 16 mm² s nanýtovanou připojovací svorkou z mosazi a jedním šroubem s válcovou hlavou M5 x 12
• Do velikosti 1 1/2 palce se dvěma šrouby s válcovou hlavou M6 × 16 (G)

Technické údaje

Technické údaje

Materiál	Ocel
Počet vodičů	1
Povrch	Galvanicky pozinkováno
Průřez připojovaného kabelu, max.	16 mm²
Rozměr	1"

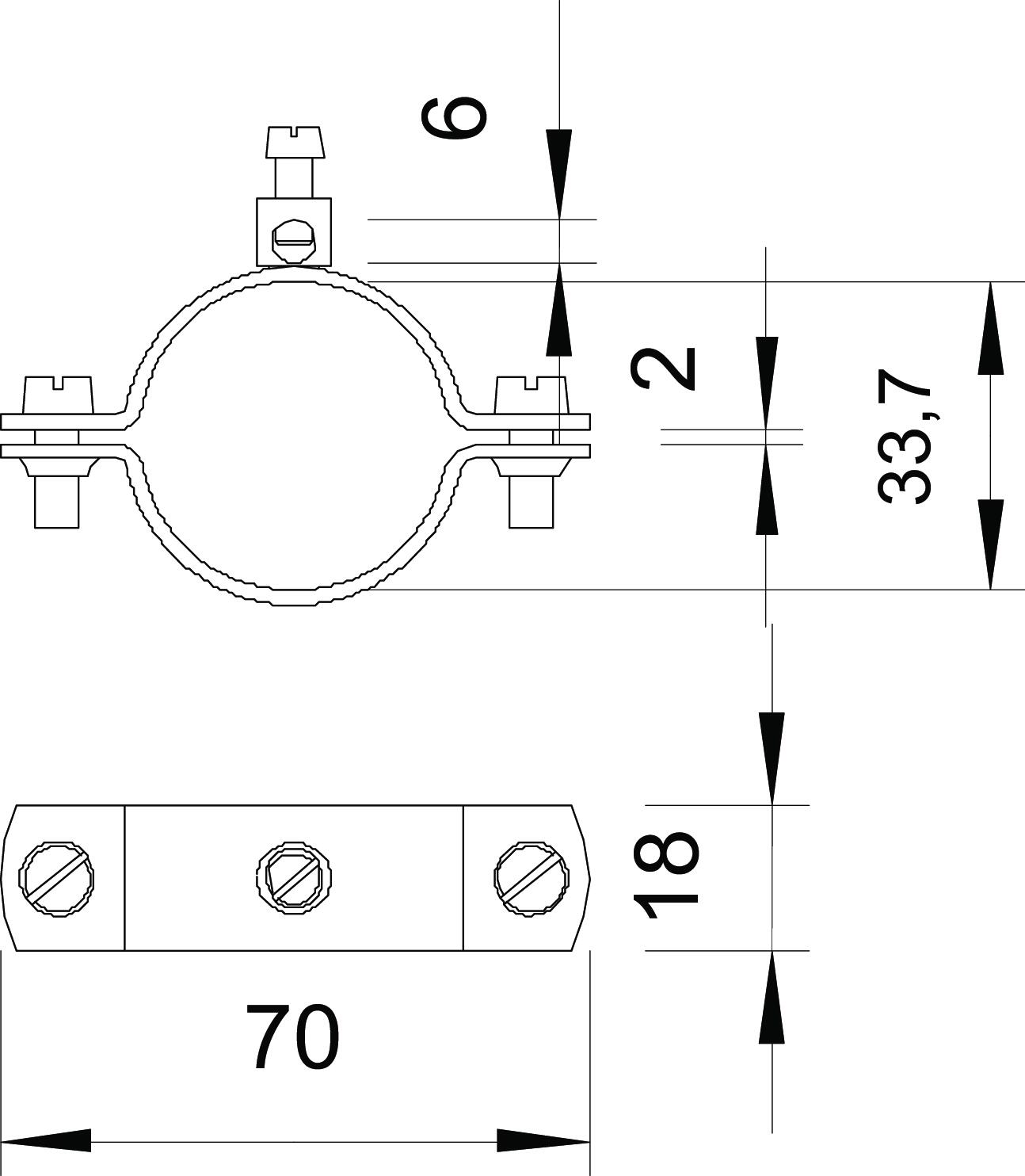

Rozměr A	70 mm

Rozměr b	18 mm
Rozměr D	33,7 mm
Rozměr X	2 mm
Upínací rozsah D	1
Upínací rozsah D, max.	33,7 mm
Upínací rozsah D, min.	31,7 mm

Všechny typy

Všechny typy

Typ	Rozměr A	Rozměr X	Upínací rozsah D, min.	Upínací rozsah D, max.	Obj. č.	Množství	Nejm. prod. jedn.
925 1/4	48 mm	2 mm	11,5 mm	13,5 mm	5040035	Kus	25 Kus
925 3/8	52 mm	2 mm	15,2 mm	17,2 mm	5040051	Kus	25 Kus
925 1/2	56 mm	2 mm	19,3 mm	21,3 mm	5040078	Kus	25 Kus
925 3/4	62 mm	2 mm	24,9 mm	26,9 mm	5040094	Kus	25 Kus
925 1	70 mm	2 mm	31,7 mm	33,7 mm	5040116	Kus	25 Kus
925 1 1/4	81 mm	2 mm	40,4 mm	42,4 mm	5040132	Kus	25 Kus
925 1 1/2	88 mm	2 mm	46,3 mm	48,3 mm	5040159	Kus	20 Kus
