Uzemňovací příchytka typu 942 44 | 3,5 | 8 | 11

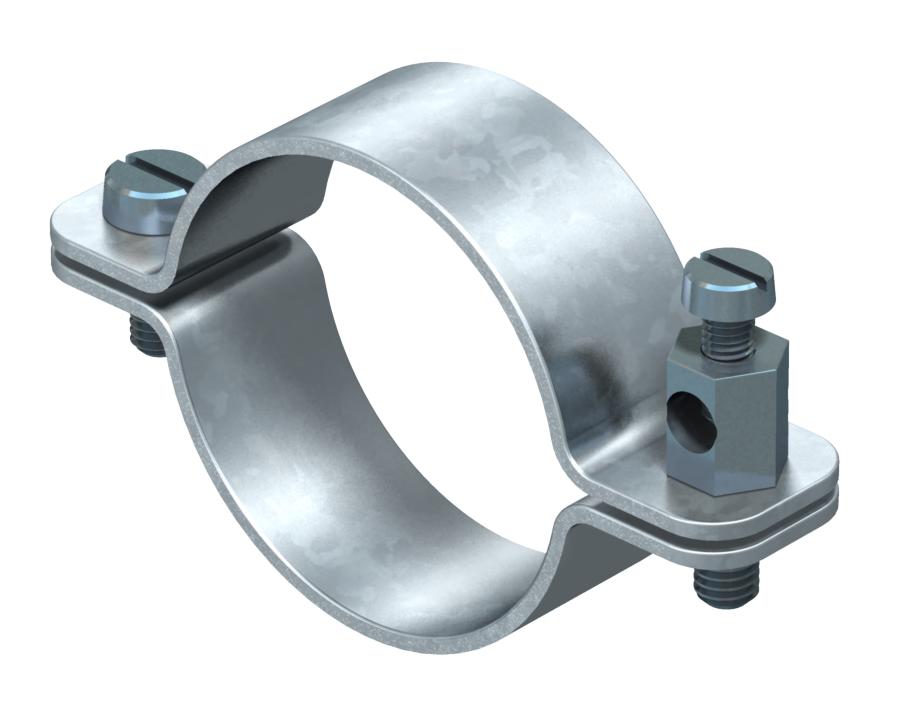

Uzemňovací příchytka typu 942

Obj. č. 5038014 | EAN 4012195384557

Obj. č. / Typ

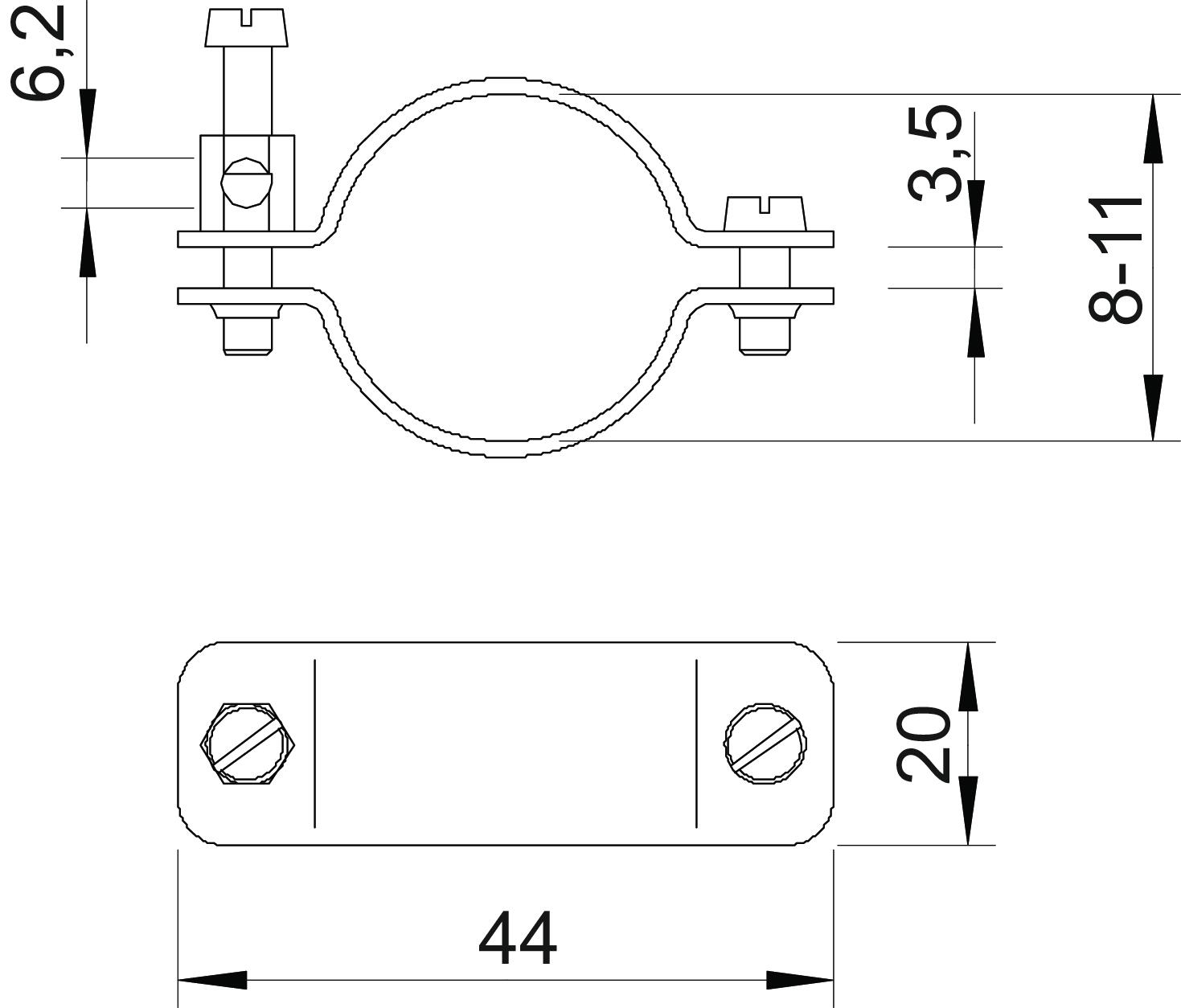

Rozměr A

Rozměr X

Upínací rozsah D, min.

Upínací rozsah D, max.

Popis výrobku

Popis výrobku

• Pro trubky 1/8–1 1/2 palce, resp. Ø 8–49 mm
• Možnost připojení vedení do 25 mm²
• S připojovací svorkou a šroubem s válcovou hlavou M6 × 16 z niklované mosazi
• Vrchní a spodní díl příchytky z niklované mědi

Technické údaje

Technické údaje

Materiál	Měď
Počet vodičů	1
Povrch	Poniklováno
Průřez připojovaného kabelu, max.	25 mm²
Rozměr	8-11mm
Rozměr A	44 mm

Rozměr b	20 mm
Rozměr X	3,5 mm
Upínací rozsah D	1/8
Upínací rozsah D, max.	11 mm
Upínací rozsah D, min.	8 mm

Všechny typy

Všechny typy

Typ	Rozměr A	Rozměr X	Upínací rozsah D, min.	Upínací rozsah D, max.	Obj. č.	Množství	Nejm. prod. jedn.
942 11	44 mm	3,5 mm	8 mm	11 mm	5038014	Kus	10 Kus
942 15	50 mm	3 mm	13 mm	15 mm	5038030	Kus	10 Kus
942 18	52 mm	2 mm	16 mm	18 mm	5038057	Kus	10 Kus
942 22	55 mm	3 mm	19 mm	22 mm	5038073	Kus	10 Kus
942 28	63 mm	3 mm	24 mm	28 mm	5038081	Kus	10 Kus
942 35	71 mm	5 mm	30 mm	35 mm	5038111	Kus	10 Kus
942 43	81 mm	5 mm	39 mm	43 mm	5038138	Kus	10 Kus
942 49	86 mm	5 mm	44 mm	49 mm	5038154	Kus	10 Kus
