Uzemňovací příchytka typu 950 54 | 2,5 | 20 | 22,5

Uzemňovací příchytka typu 950

Obj. č. 5050073 | EAN 4012195386230

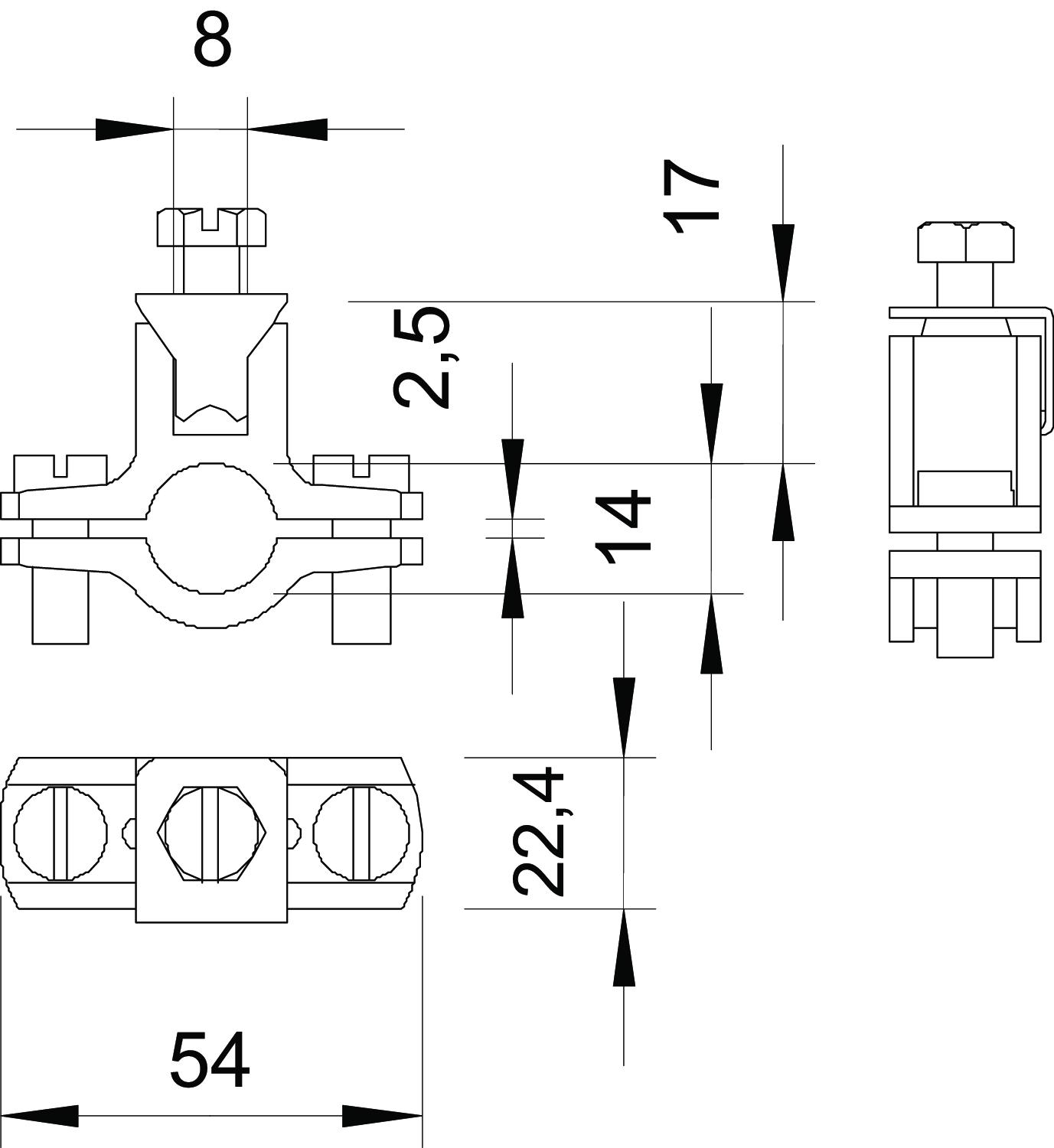

Obj. č. / Typ

Rozměr A

Rozměr X

Upínací rozsah D, min.

Upínací rozsah D, max.

Popis výrobku

Popis výrobku

• Pro trubky s Ø 1/4–2 palce
• Možnost připojení vedení do 35 mm² nebo kruhového vodiče do Ø 6 mm
• S přítlačnou lištou opatřenou pojistkou proti ztrátě, dvěma šrouby s válcovou hlavou M6 × 16 a jedním šroubem se šestihrannou hlavou M6 × 16 z galvanicky zinkované oceli, spodní a vrchní díl příchytky ze zinku litého pod tlakem

Technické údaje

Technické údaje

Materiál	Zinek litý pod tlakem
Počet vodičů	1
Povrch	Galvanicky pozinkováno
Průřez připojovaného kabelu, max.	35 mm²
Rozměr	1/2"
Rozměr A	54 mm

Rozměr D	22,5 mm
Rozměr X	2,5 mm
Upínací rozsah D	1/2
Upínací rozsah D, max.	22,5 mm
Upínací rozsah D, min.	20 mm

Všechny typy

Všechny typy

Typ	Rozměr A	Rozměr X	Upínací rozsah D, min.	Upínací rozsah D, max.	Obj. č.	Množství	Nejm. prod. jedn.
950 Z 1/4	45 mm	2 mm	12 mm	14 mm	5050030	Kus	10 Kus
950 Z 3/8	50 mm	2 mm	15,5 mm	17,5 mm	5050057	Kus	10 Kus
950 Z 1/2	54 mm	2,5 mm	20 mm	22,5 mm	5050073	Kus	10 Kus
950 Z 3/4	61 mm	3 mm	25 mm	28 mm	5050081	Kus	10 Kus
950 Z 1	66 mm	3 mm	31,5 mm	34,5 mm	5050111	Kus	10 Kus
950 Z 1 1/4	78 mm	3 mm	40,5 mm	43,5 mm	5050138	Kus	10 Kus
950 Z 1 1/2	84 mm	3 mm	46,5 mm	49,5 mm	5050154	Kus	10 Kus
950 Z 1 3/4	88 mm	3 mm	51 mm	54 mm	5050170	Kus	10 Kus
950 Z 2	96 mm	3 mm	58,5 mm	61,5 mm	5050197	Kus	10 Kus
