Uzemňovací příchytka typu 952 65 | 3 | 18,5 | 21,5

Uzemňovací příchytka typu 952

Obj. č. 5052076 | EAN 4012195386834

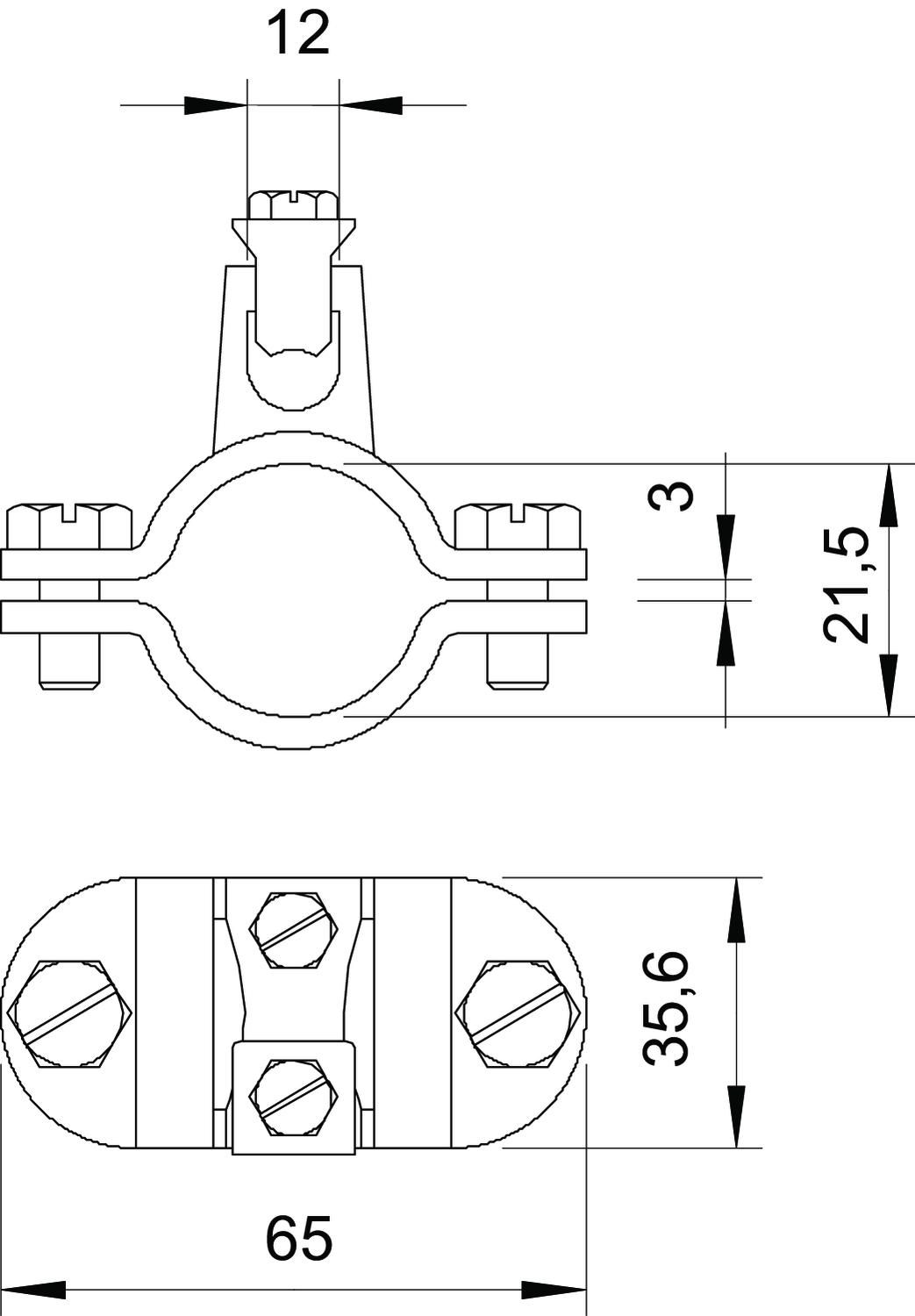

Obj. č. / Typ

Rozměr A

Rozměr X	3 mm

Upínací rozsah D, min.

Upínací rozsah D, max.

Popis výrobku

Popis výrobku

• Pro trubky 1/2–2 palce, resp. Ø 11,5–60 mm
• Možnost připojení vedení 16–70 mm², resp. kruhového vodiče do Ø 10 s přítlačnou lištou a pojistkou proti ztrátě z nerezové oceli
• Se dvěma šrouby se šestihrannou hlavou M6 × 16 a dvěma šrouby se šestihrannou hlavou M8 × 20 ze žárově zinkované oceli
• Vrchní díl příchytky s odlitou svorkou tvoří zinkový tlakový odlitek, spodní díl příchytky je ze žárově zinkované oceli

Technické údaje

Technické údaje

Materiál	Ocel
Počet vodičů	1
Povrch	žárově zinkováno ponorem
Průřez připojovaného kabelu, max.	70 mm²
Průřez připojovaného kabelu, min.	16 mm²
Rozměr	1/2"

Rozměr A	65 mm
Rozměr D	21,5 mm
Rozměr X	3 mm
Upínací rozsah D	1/2
Upínací rozsah D, max.	21,5 mm
Upínací rozsah D, min.	18,5 mm

Všechny typy

Všechny typy

Typ	Rozměr A	Rozměr X	Upínací rozsah D, min.	Upínací rozsah D, max.	Obj. č.	Množství	Nejm. prod. jedn.
952 Z 1/2	65 mm	3 mm	18,5 mm	21,5 mm	5052076	Kus	5 Kus
952 Z 1 1/4	87 mm	3 mm	39,5 mm	42,5 mm	5052130	Kus	5 Kus
952 Z 1 1/2	94 mm	3 mm	45,5 mm	48,5 mm	5052157	Kus	5 Kus
952 Z 2	105 mm	3 mm	57 mm	60 mm	5052181	Kus	5 Kus
