Uzemňovací svorka BRA ERD KL TW 77

morepic-1

morepic-2

Uzemňovací svorka BRA ERD KL TW

Obj. č. 6133615 | EAN 4012196736522

Obj. č. / Typ	6133615 / BRA ERD KL TW

Délka	77 mm

Popis výrobku

Popis výrobku

Uzemňovací svorka pro elektrické propojení přepážek, když je potřeba přemostit odskok.

Technické údaje

Rozměry

Délka	77 mm
Materiál	Nerez ocel, materiál 1.4310
Povrch	Holé, dodatečně ošetřeno
Provedení, vyrovnání potenciálů, kanál pro vestavbu přístrojů	Upínací pružina
Rozměr	77x96x40
Šířka	96 mm

Stupeň krytí	IP30
Stupeň ochrany – kód IK	IK07
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-5 °C
Výška	40 mm

Všechny typy

Všechny typy

Typ	Délka	Obj. č.	Množství	Nejm. prod. jedn.
BRA ERD KL TW	77 mm	6133615	Kus	100 Kus

Ke stažení

Datový list BRA ERD KL TW / 6133615 , 0.21MB , pdf

EU prohlášení o shodě BRA ERD KL TW / 6133615 , 0.15MB , pdf

Schvalovací značka VDE-Zeichengenehmigung Signa Style , 2.04MB , pdf

Stáhnout

Návod k montáži Geräteeinbaukanal Signa Style , 9.32MB , pdf

Návod k montáži Erdungsbauteile Signa Style , 1.13MB , pdf

Stáhnout

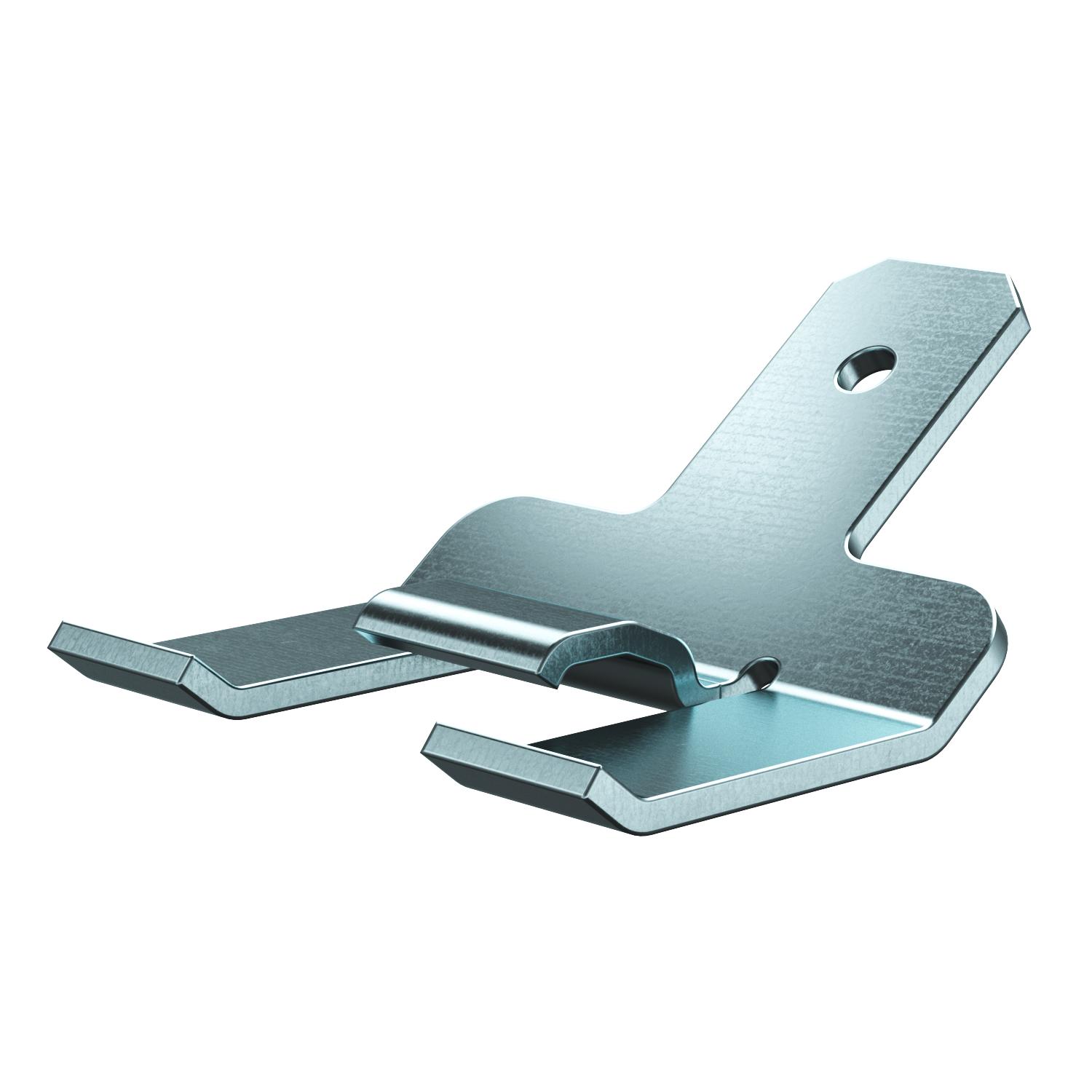

Výrobková grafika BRA ERD KL TW / 6133615, 87.18 kB, jpg

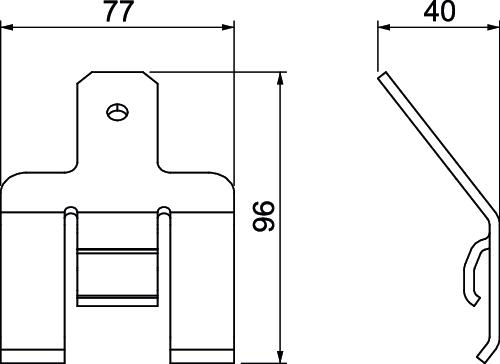

Rozměrový výkres BRA ERD KL TW / 6133615, 16.65 kB, jpg
