Vějířová podložka DIN 6798 A4 15 | 8,4 | 2,4 | M8

morepic-1

morepic-2

Vějířová podložka DIN 6798 A4

Obj. č. 3404377 | EAN 4012196095513

Obj. č. / Typ

Rozměr d min.

Rozměr d

Rozměr h

Závit

Popis výrobku

Popis výrobku

Vějířová podložka podle DIN 6798, tvar A.

Technické údaje

Technické údaje

Materiál	Nerez ocel
Povrch	Holé, dodatečně ošetřeno
Provedení zajišťovací podložky	Otevřené vnější ozubení
Průměr	15 mm
Rozměr	M8
Rozměr d max.	15 mm
Rozměr d min.	15 mm

Rozměr h	2,4 mm
Rozměr d	8,4 mm
Tloušťka	2,4 mm
Vnější průměr	15 mm
Vnitřní průměr	8,4 mm
Výška	2,4 mm
Závit	M8

Všechny typy

Všechny typy

Typ	Rozměr d min.	Rozměr d	Rozměr h	Závit	Obj. č.	Množství	Nejm. prod. jedn.
SWS M6 A4	11 mm	6,4 mm	2,1 mm	M6	3404372	Kus	100 Kus
SWS M8 A4	15 mm	8,4 mm	2,4 mm	M8	3404377	Kus	100 Kus
SWS M10 A4	18 mm	10,5 mm	2,7 mm	M10	3404381	Kus	100 Kus
SWS M12 A4	20,5 mm	13 mm	3 mm	M12	3404385	Kus	100 Kus

Ke stažení

Datový list SWS M8 A4 / 3404377 , 0.19MB , pdf

Katalog Fastening materials , 19.78MB , pdf

Výrobková grafika SWS M8 A4 / 3404377, 59.47 kB, jpg

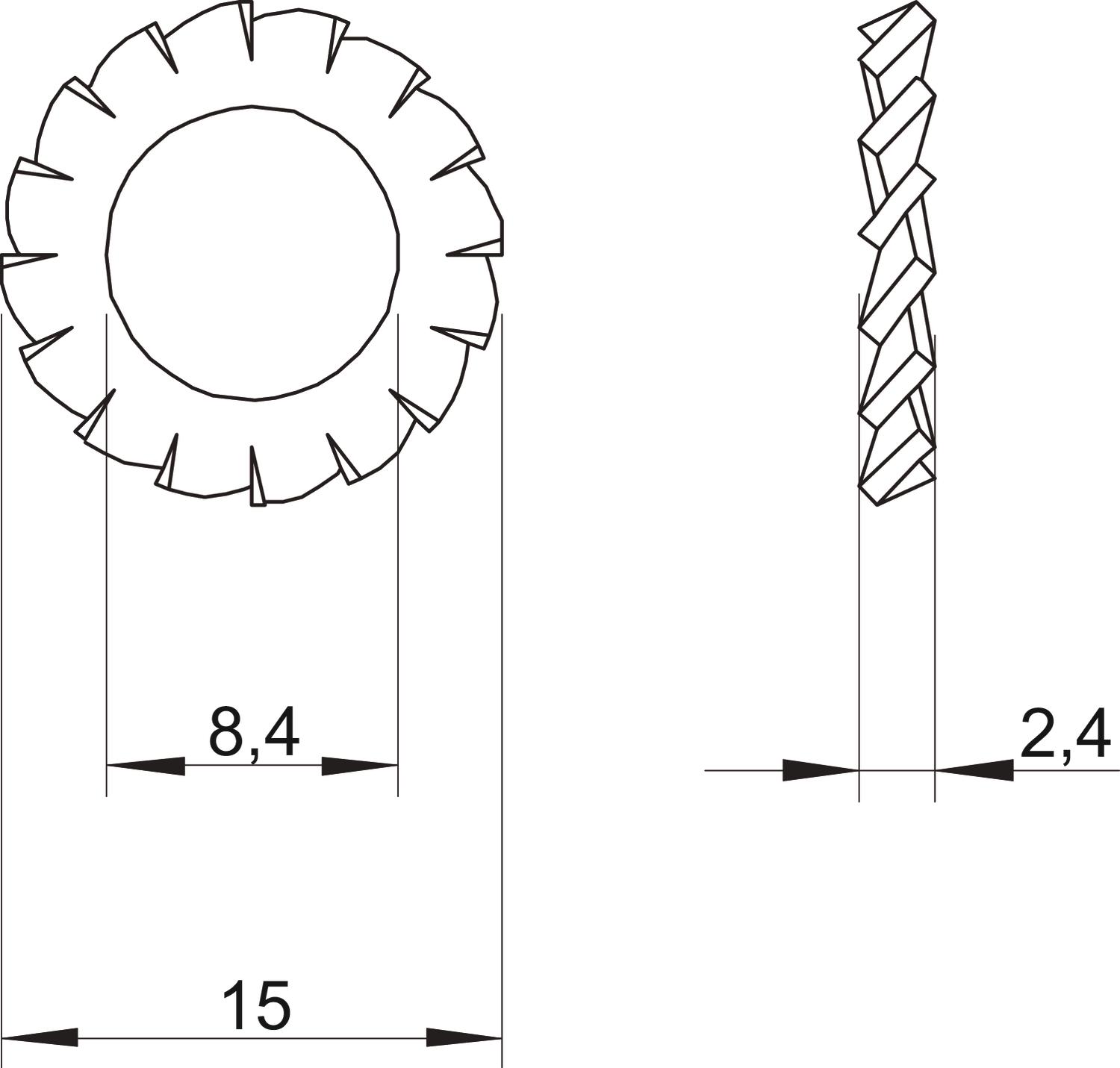

Rozměrový výkres SWS M8 A4 / 3404377, 81.56 kB, jpg

SWS M8 A4 / 3404377
