Vějířová podložka DIN 6798 G 10 | 5,3 | 1,8 | M5

morepic-1

morepic-2

Vějířová podložka DIN 6798 G

Obj. č. 3404056 | EAN 4012195301578

Obj. č. / Typ

Rozměr d min.

Rozměr d

Rozměr h

Závit

Popis výrobku

Popis výrobku

Vějířová podložka podle DIN 6798, tvar A.

Technické údaje

Technické údaje

Materiál	Ocel
Povrch	Galvanicky pozinkováno
Provedení zajišťovací podložky	Otevřené vnější ozubení
Průměr	10 mm
Rozměr	M5
Rozměr d min.	10 mm
Rozměr h	1,8 mm

Rozměr d	5,3 mm
Tloušťka	1,8 mm
Vnější průměr	10 mm
Vnitřní průměr	5,3 mm
Výška	1,8 mm
Závit	M5

Všechny typy

Všechny typy

Typ	Rozměr d min.	Rozměr d	Rozměr h	Závit	Obj. č.	Množství	Nejm. prod. jedn.
SWS M5 G	10 mm	5,3 mm	1,8 mm	M5	3404056	Kus	100 Kus
SWS M6 G	11 mm	6,4 mm	2,1 mm	M6	3404064	Kus	100 Kus
SWS M8 G	15 mm	8,4 mm	2,4 mm	M8	3404080	Kus	100 Kus
SWS M10 G	18 mm	10,5 mm	2,7 mm	M10	3404102	Kus	100 Kus
SWS M12 G	20,5 mm	13 mm	3 mm	M12	3404129	Kus	100 Kus

Ke stažení

Datový list SWS M5 G / 3404056 , 0.11MB , pdf

Katalog Fastening materials , 19.78MB , pdf

EU prohlášení o shodě SWS M5 G / 3404056 , 0.06MB , pdf

Stáhnout

REACH Prohlášení o shodě SWS M5 G / 3404056 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě SWS M5 G / 3404056 , 0.12MB , pdf

Stáhnout

Výrobková grafika SWS M5 G / 3404056, 9.90 kB, jpg

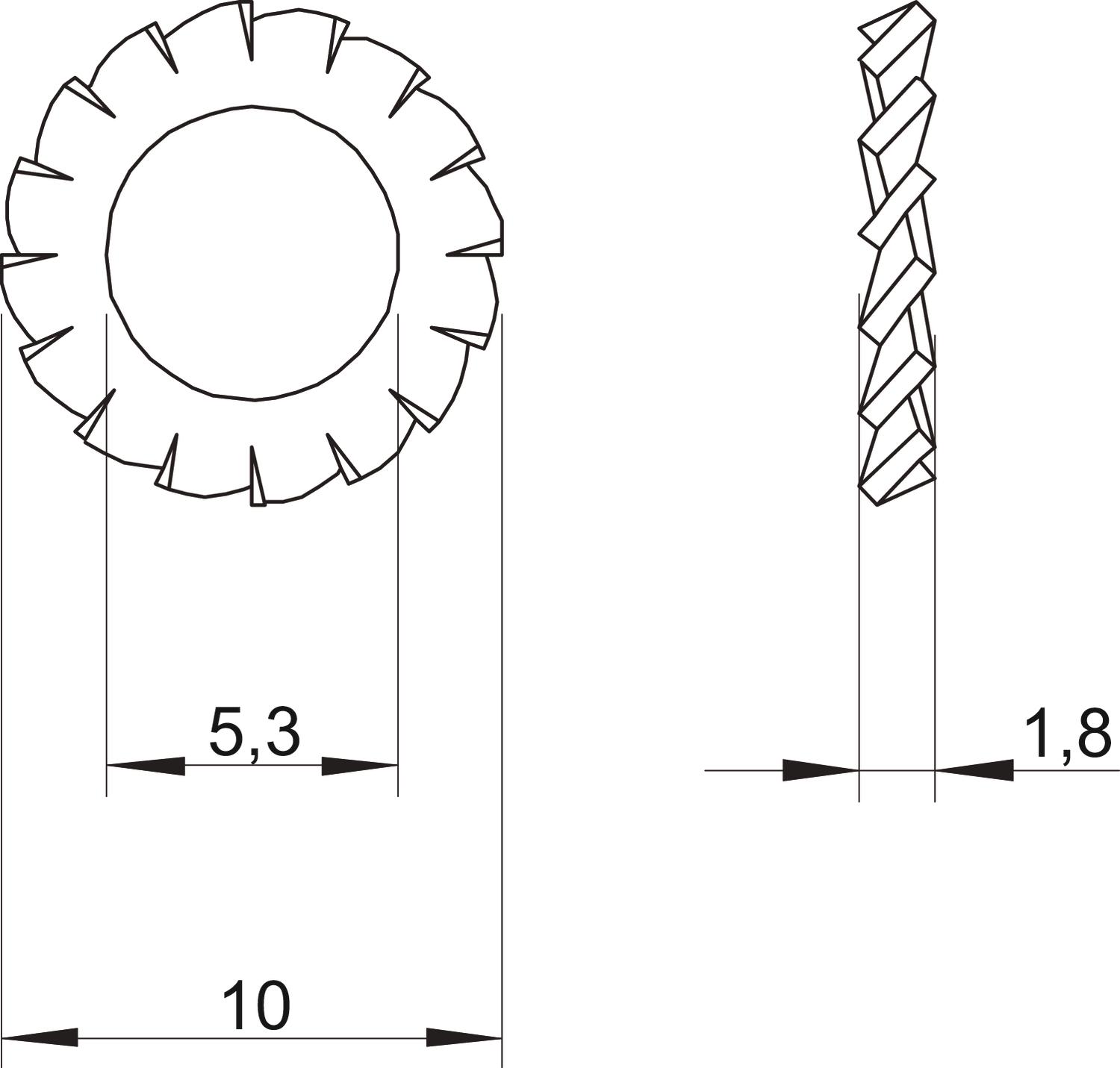

Rozměrový výkres SWS M5 G / 3404056, 81.61 kB, jpg

SWS M5 G / 3404056
