Vějířová podložka DIN 6798 G 15 | 8,4 | 2,4 | M8

morepic-1

morepic-2

Vějířová podložka DIN 6798 G

Obj. č. 3404080 | EAN 4012195301691

Obj. č. / Typ

Rozměr d min.

Rozměr d

Rozměr h

Závit

Popis výrobku

Popis výrobku

Vějířová podložka podle DIN 6798, tvar A.

Technické údaje

Technické údaje

Materiál	Ocel
Povrch	Galvanicky pozinkováno
Provedení zajišťovací podložky	Otevřené vnější ozubení
Průměr	15 mm
Rozměr	M8
Rozměr d max.	15 mm
Rozměr d min.	15 mm
Rozměr h	2,4 mm

Rozměr d	8,4 mm
Tloušťka	2,4 mm
Tloušťka plechu	0,09 in
Vnější průměr	15 mm
Vnitřní průměr	0,33 mm
Výška	2,4 mm
Závit	M8

Všechny typy

Všechny typy

Typ	Rozměr d min.	Rozměr d	Rozměr h	Závit	Obj. č.	Množství	Nejm. prod. jedn.
SWS M5 G	10 mm	5,3 mm	1,8 mm	M5	3404056	Kus	100 Kus
SWS M6 G	11 mm	6,4 mm	2,1 mm	M6	3404064	Kus	100 Kus
SWS M8 G	15 mm	8,4 mm	2,4 mm	M8	3404080	Kus	100 Kus
SWS M10 G	18 mm	10,5 mm	2,7 mm	M10	3404102	Kus	100 Kus
SWS M12 G	20,5 mm	13 mm	3 mm	M12	3404129	Kus	100 Kus

Ke stažení

Datový list SWS M8 G / 3404080 , 0.11MB , pdf

Katalog Fastening materials , 19.78MB , pdf

EU prohlášení o shodě SWS M8 G / 3404080 , 0.06MB , pdf

Stáhnout

REACH Prohlášení o shodě SWS M8 G / 3404080 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě SWS M8 G / 3404080 , 0.12MB , pdf

Stáhnout

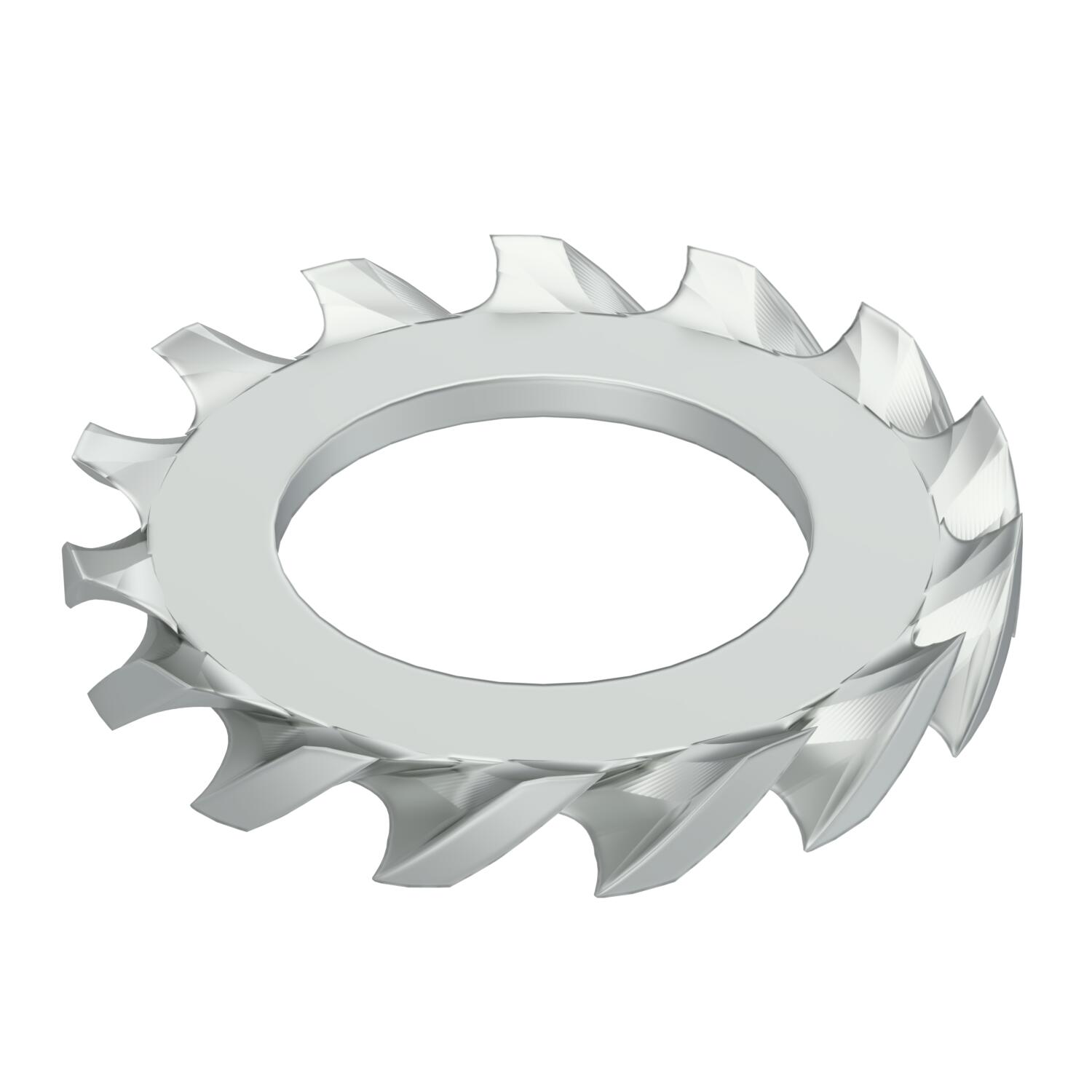

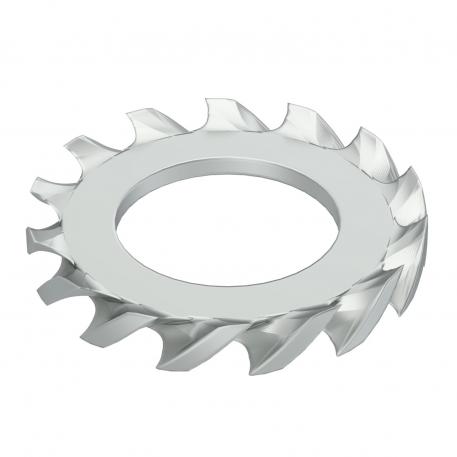

Výrobková grafika SWS M8 G / 3404080, 12.75 kB, jpg

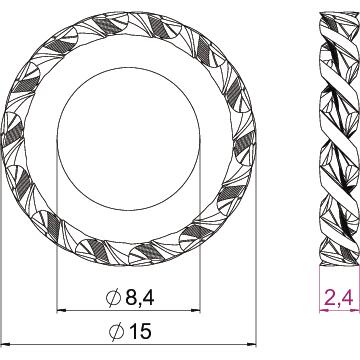

Rozměrový výkres SWS M8 G / 3404080, 81.56 kB, jpg
