Velkoplošná podložka A2 20 | 8,4 | 1,5 | M8

morepic-1

morepic-2

Velkoplošná podložka A2

Obj. č. 3403125 | EAN 4012195944348

Obj. č. / Typ

Rozměr d min.

Rozměr d

Rozměr h	1,5 mm

Závit

Popis výrobku

Popis výrobku

Podložka se zvláště velkým vnějším průměrem. U spojů na montážní liště MS 41 doporučujeme vnější průměr 40 mm.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ne
Materiál	Nerez ocel
Povrch	Holé, dodatečně ošetřeno
Rozměr	M8,Ø20mm
Rozměr d max.	20 mm
Rozměr d min.	20 mm

Rozměr h	1,5 mm
Rozměr d	8,4 mm
Tloušťka materiálu	1,5 mm
Tloušťka plechu	0,06 in
Závit	M8

Všechny typy

Všechny typy

Typ	Rozměr d min.	Rozměr d	Rozměr h	Závit	Obj. č.	Množství	Nejm. prod. jedn.
WS M8 D20 A2	20 mm	8,4 mm	1,5 mm	M8	3403125	Kus	100 Kus
WS M8 D25 A2	25 mm	8,4 mm	1,5 mm	M8	3403135	Kus	100 Kus
WS M8 D40 A2	40 mm	8,5 mm	1,5 mm	M8	3403145	Kus	100 Kus
WS M10 D30 A2	30 mm	10,5 mm	1,5 mm	M10	3403155	Kus	100 Kus
WS M10 D40 A2	40 mm	10,5 mm	1,5 mm	M10	3403175	Kus	100 Kus

Ke stažení

Datový list WS M8 D20 A2 / 3403125 , 0.15MB , pdf

Katalog Fastening materials , 19.78MB , pdf

REACH Prohlášení o shodě WS M8 D20 A2 / 3403125 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě WS M8 D20 A2 / 3403125 , 0.12MB , pdf

Stáhnout

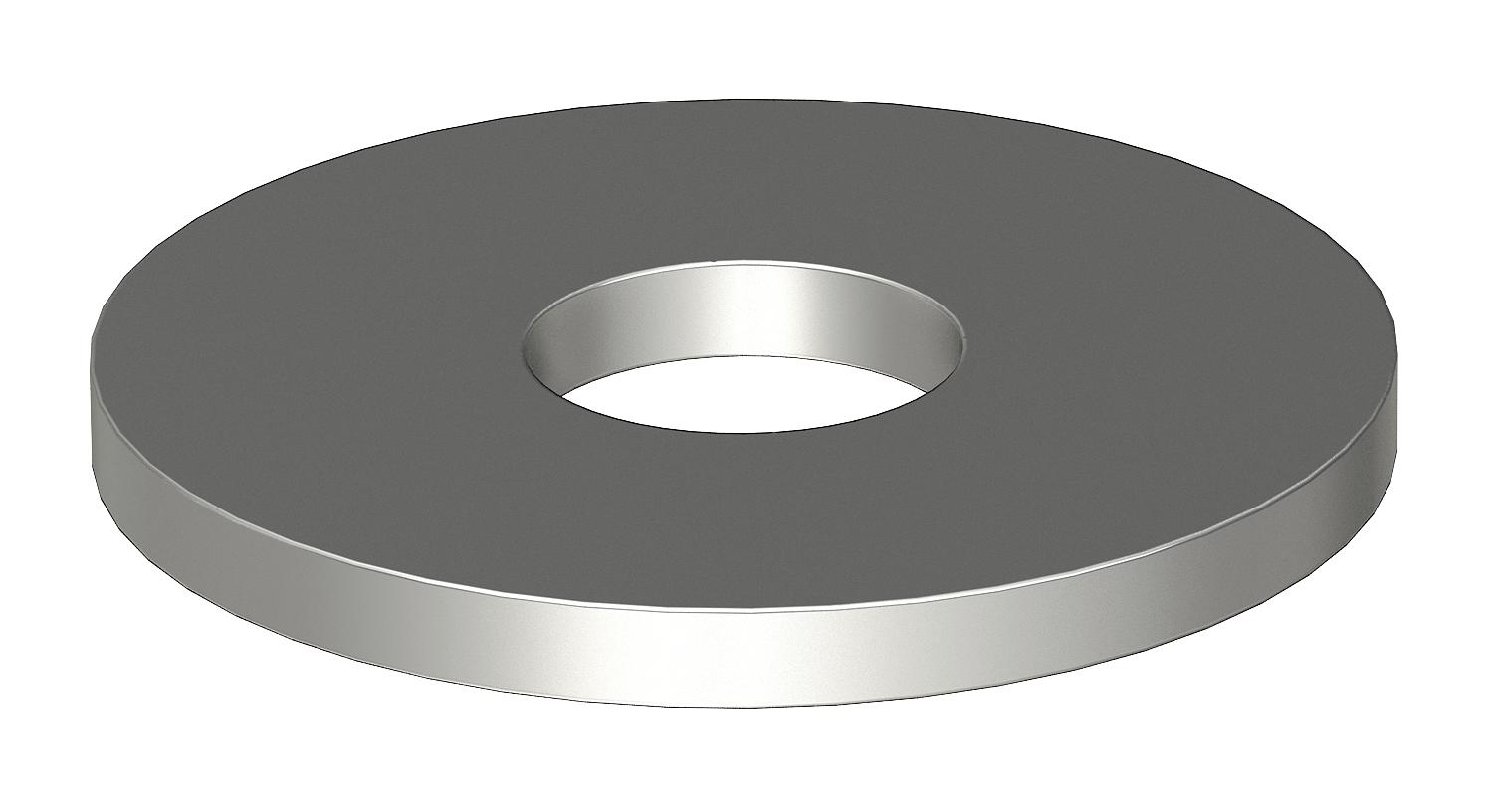

Výrobková grafika WS M8 D20 A2 / 3403125, 46.40 kB, jpg

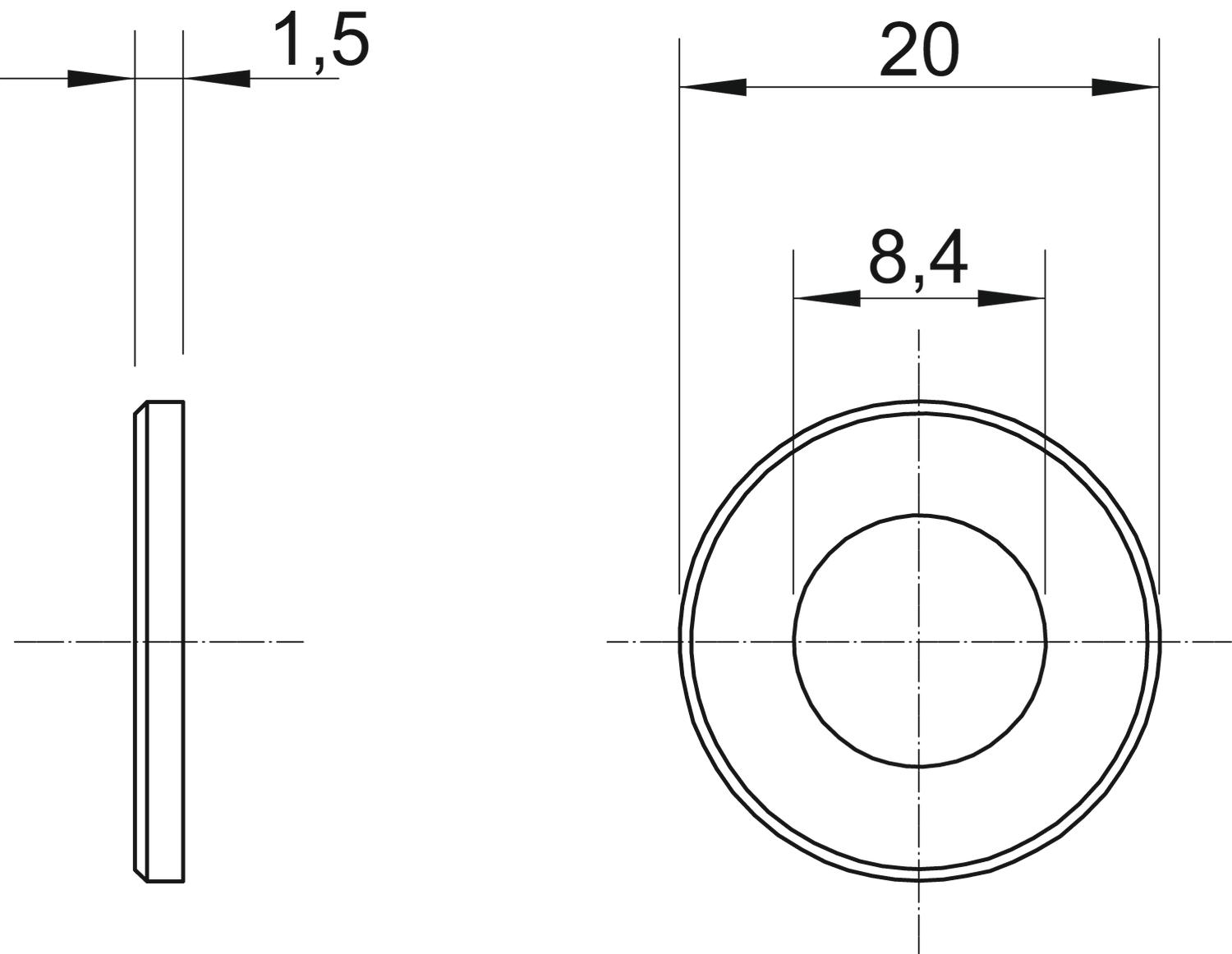

Rozměrový výkres WS M8 D20 A2 / 3403125, 61.93 kB, jpg

WS M8 D20 A2 / 3403125
