Velkoplošná podložka A4 30 | 10,5 | 1,5 | M10

morepic-1

morepic-2

Velkoplošná podložka A4

Obj. č. 3403163 | EAN 4012195944454

Obj. č. / Typ

Rozměr d min.

Rozměr d

Rozměr h

Závit

Popis výrobku

Popis výrobku

Podložka se zvláště velkým vnějším průměrem.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ano
Materiál	Nerez ocel
Povrch	Holé, dodatečně ošetřeno
Rozměr	M10,Ø30mm
Rozměr d max.	30 mm

Rozměr d min.	30 mm
Rozměr h	1,5 mm
Rozměr d	10,5 mm
Tloušťka materiálu	1,5 mm
Závit	M10

Všechny typy

Všechny typy

Typ	Rozměr d min.	Rozměr d	Rozměr h	Závit	Obj. č.	Množství	Nejm. prod. jedn.
WS M8 D20 A4	20 mm	8,4 mm	1,5 mm	M8	3403127	Kus	100 Kus
WS M8 D25 A4	25 mm	8,4 mm	1,2 mm	M8	3403137	Kus	100 Kus
WS M8 D40 A4	40 mm	8,4 mm	1,5 mm	M8	3403147	Kus	100 Kus
WS M10 D30 A4	30 mm	10,5 mm	1,5 mm	M10	3403163	Kus	100 Kus
WS M10 D40 A4	40 mm	10,5 mm	1,5 mm	M10	3403177	Kus	100 Kus

Ke stažení

Datový list WS M10 D30 A4 / 3403163 , 0.14MB , pdf

Katalog Fastening materials , 19.78MB , pdf

Výrobková grafika WS M10 D30 A4 / 3403163, 46.40 kB, jpg

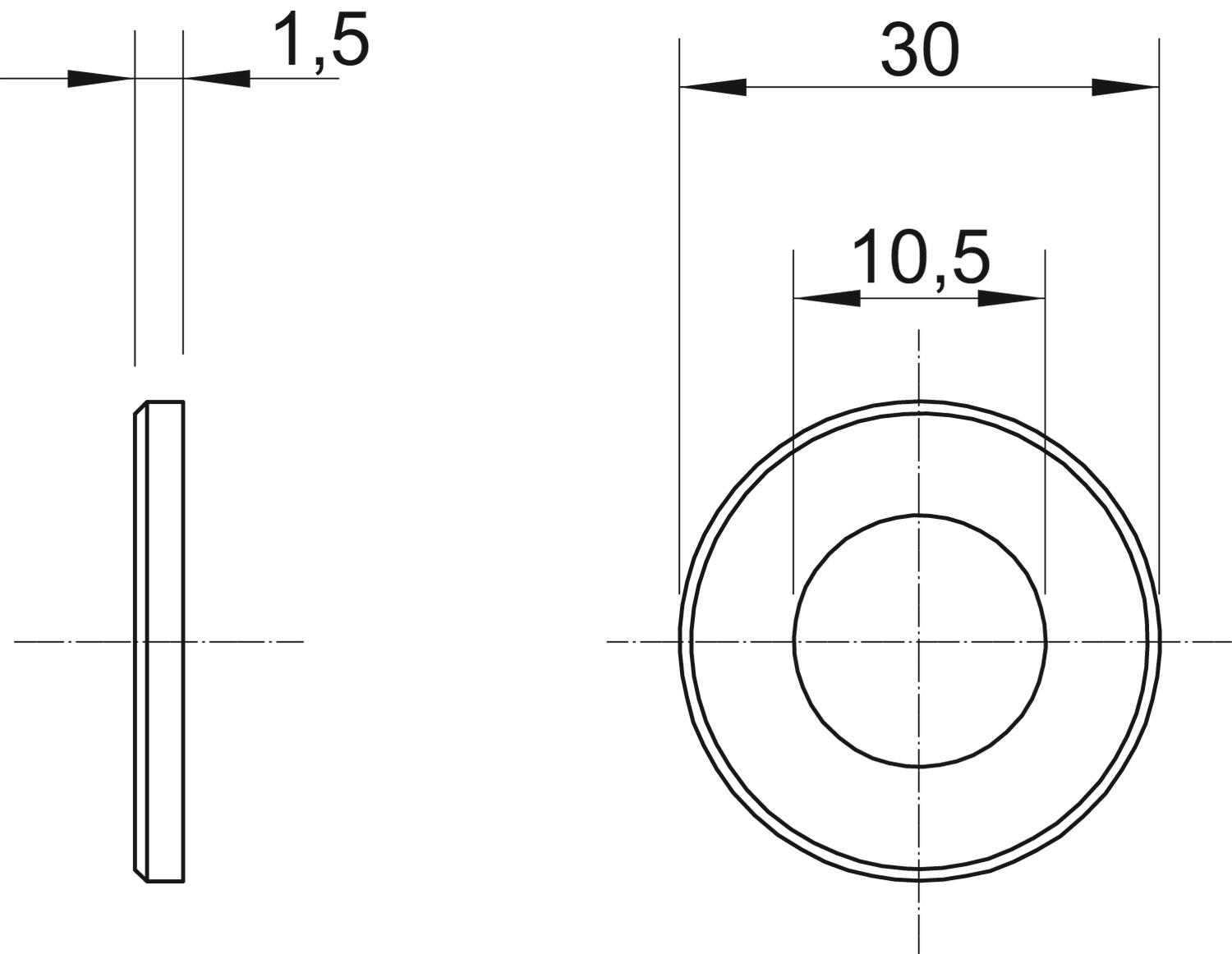

Rozměrový výkres WS M10 D30 A4 / 3403163, 62.50 kB, jpg

WS M10 D30 A4 / 3403163
