Velkoplošná podložka F 22 | 22 | 6,6 | 2 | M6

morepic-1

morepic-2

Velkoplošná podložka F

Obj. č. 6408702 | EAN 4012196479955

Obj. č. / Typ

Rozměr d min.

Rozměr d max.

Rozměr d

Rozměr h

Závit

Popis výrobku

Popis výrobku

Podložka se zvláště velkým vnějším průměrem.

Technické údaje

Technické údaje

Děrované provedení	Kruhová
Materiál	Ocel
Povrch	žárově zinkováno
Průměr	22 mm
Průměr otvoru	6,6 mm
Rozměr	M6
Rozměr d max.	22 mm
Rozměr d min.	22 mm
Rozměr h	2 mm

Rozměr d	6,6 mm
Tloušťka materiálu	2 mm
Tloušťka plechu	0,08 in
Tvar fazety	Ne
Tvrzeno	Ne
Vnější průměr	22 mm
Vnitřní průměr	6,6 mm
Závit	M6

Všechny typy

Všechny typy

Typ	Rozměr d min.	Rozměr d max.	Rozměr d	Rozměr h	Závit	Obj. č.	Množství	Nejm. prod. jedn.
DIN440 7 F	22 mm	22 mm	6,6 mm	2 mm	M6	6408702	Kus	100 Kus
DIN440 9 F	28 mm	28 mm	9 mm	3 mm	M8	6408710	Kus	100 Kus
DIN440 11 F	34 mm	34 mm	11 mm	3 mm	M10	6408729	Kus	100 Kus
DIN440 14 F	44 mm	44 mm	13,5 mm	4 mm	M12	6408737	Kus	50 Kus

Ke stažení

Datový list DIN440 7 F / 6408702 , 0.17MB , pdf

Příručka Požární ochrana v elektrotechnice – příručka požárně bezpečné instalace budovy , 2.10MB , pdf

Příručka KTS Kabeltragsysteme , 1.61MB , pdf

Brožura Zwischendeckeninstallationen , 2.70MB , pdf

Katalog Kabeltragsysteme , 45.23MB , pdf

Prohlášení o shodě DIN440 7 F / 6408702 , 0.16MB , pdf

REACH Prohlášení o shodě DIN440 7 F / 6408702 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě DIN440 7 F / 6408702 , 0.12MB , pdf

Stáhnout

Návod k montáži General information on the mounting , 2.61MB , pdf

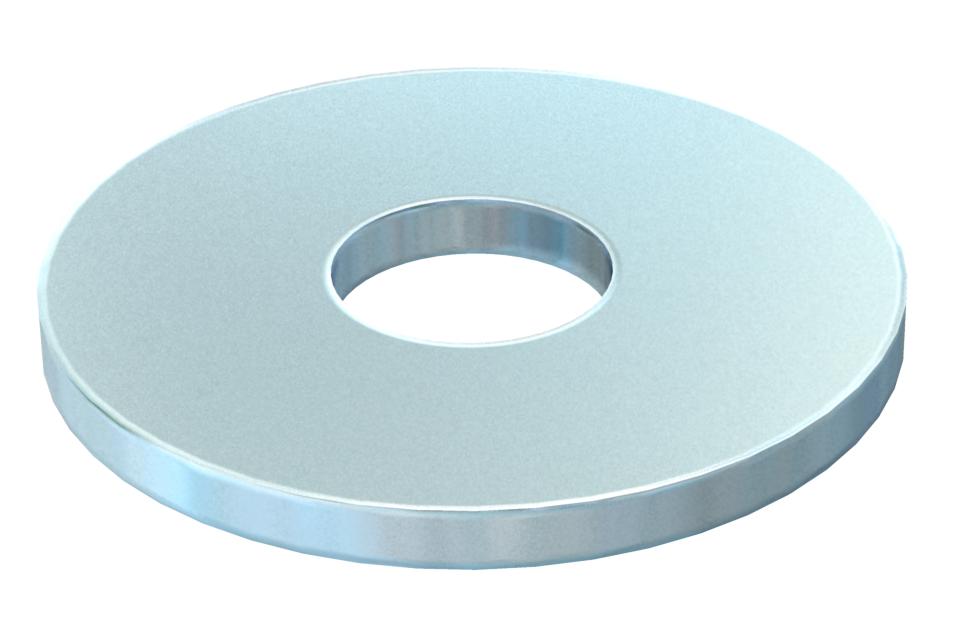

Výrobková grafika DIN440 7 F / 6408702, 32.16 kB, jpg

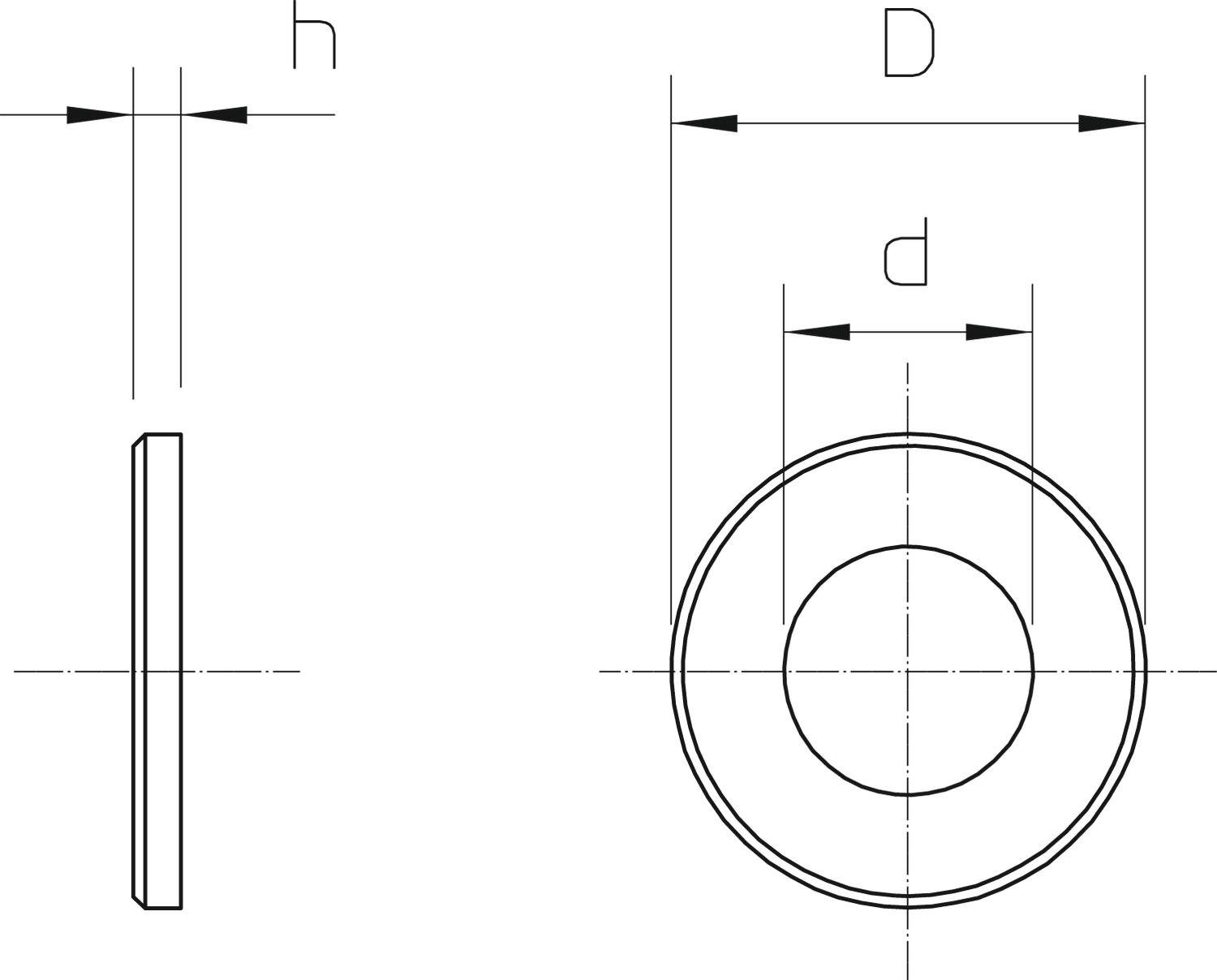

Rozměrový výkres DIN440 7 F / 6408702, 59.05 kB, jpg

DIN440 7 F / 6408702

6408702_KSTP1.stp, 14.81 kB

Unterlegscheibe - DIN440 7 F.rfa, 344.00 kB
