Velkoplošná podložka G 15 | 4,3 | 1,2 | M4

morepic-1

morepic-2

Velkoplošná podložka G

Obj. č. 3403025 | EAN 4012195867913

Obj. č. / Typ

Rozměr d min.

Rozměr d

Rozměr h

Závit

Popis výrobku

Popis výrobku

Podložka se zvláště velkým vnějším průměrem.

Technické údaje

Technické údaje

Materiál	Ocel
Povrch	Galvanicky pozinkováno
Rozměr	M4,Ø15mm
Rozměr d max.	15 mm
Rozměr d min.	15 mm

Rozměr h	1,2 mm
Rozměr d	4,3 mm
Tloušťka materiálu	1,2 mm
Tloušťka plechu	0,05 in
Závit	M4

Všechny typy

Všechny typy

Typ	Rozměr d min.	Rozměr d	Rozměr h	Závit	Obj. č.	Množství	Nejm. prod. jedn.
WS M4 G15 G	15 mm	4,3 mm	1,2 mm	M4	3403025	Kus	100 Kus
WS M5 G20 G	20 mm	5,3 mm	1,2 mm	M5	3403041	Kus	100 Kus
WS M6 G20 G	20 mm	6,4 mm	1,25 mm	M6	3403076	Kus	100 Kus
WS M6 G25 G	25 mm	6,4 mm	1,2 mm	M6	3403084	Kus	100 Kus
WS M6 G30 G	30 mm	6,4 mm	1,3 mm	M6	3403092	Kus	100 Kus
WS M8 G20 G	20 mm	8,4 mm	1,25 mm	M8	3403122	Kus	100 Kus
WS M8 G25 G	25 mm	8,4 mm	1,2 mm	M8	3403130	Kus	100 Kus
WS M10 G30 G	30 mm	10,5 mm	1,5 mm	M10	3403165	Kus	100 Kus

Ke stažení

Datový list WS M4 G15 G / 3403025 , 0.13MB , pdf

Katalog Fastening materials , 19.78MB , pdf

EU prohlášení o shodě WS M4 G15 G / 3403025 , 0.06MB , pdf

Stáhnout

REACH Prohlášení o shodě WS M4 G15 G / 3403025 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě WS M4 G15 G / 3403025 , 0.12MB , pdf

Stáhnout

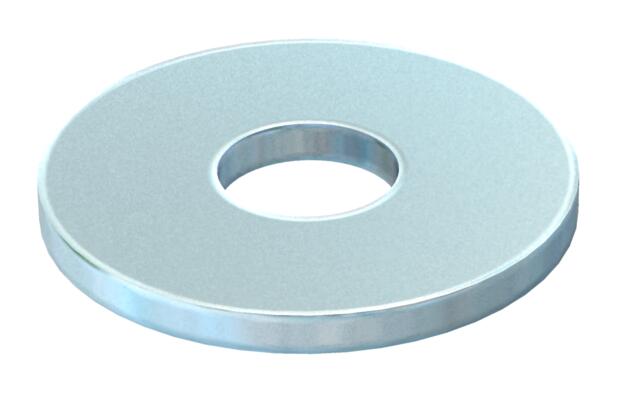

Výrobková grafika WS M4 G15 G / 3403025, 16.90 kB, jpg

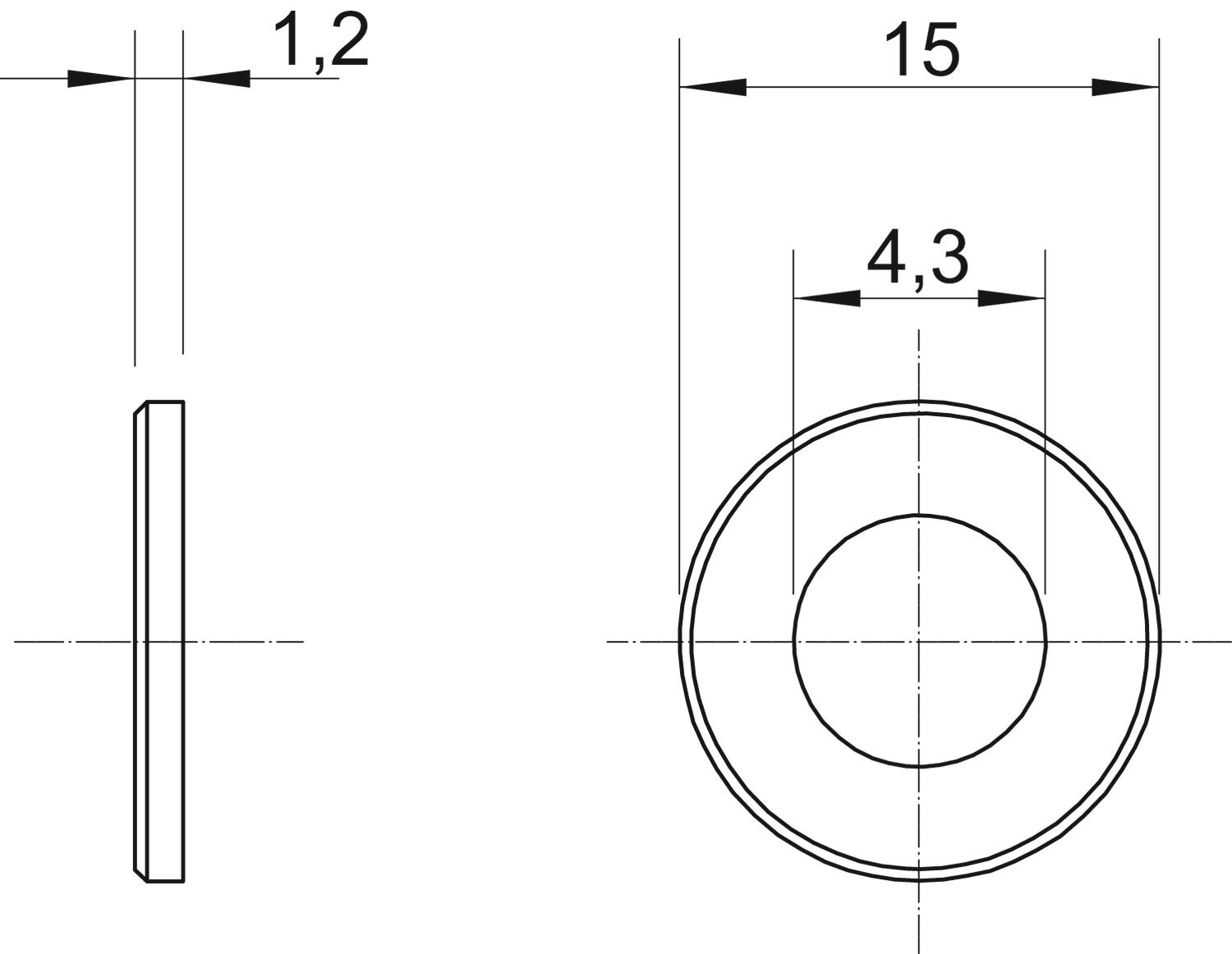

Rozměrový výkres WS M4 G15 G / 3403025, 61.22 kB, jpg

WS M4 G15 G / 3403025
