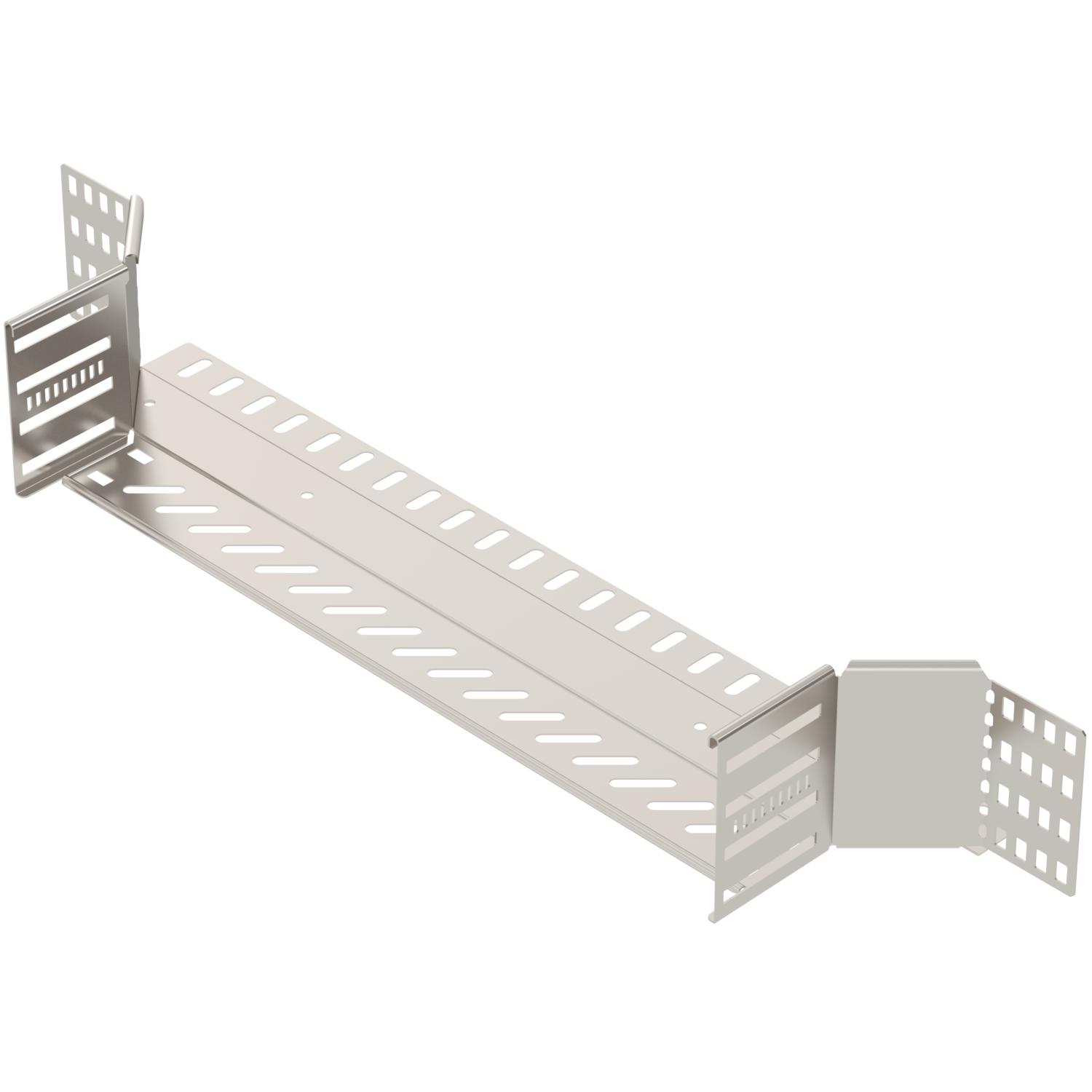

Vestavný odbočný díl 110 A2

Obj. č. 6042353 | EAN 4012197338091

ocelová
Popis výrobku
Popis výrobku
Přídavný odbočný díl pro vytvoření vodorovné odbočky nebo křížení, výlisek pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Prohlášení o shodě UKCA
Technické údaje

Technické údaje

Barva ocelová
Doporučený počet šroubů 24 St.
Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami
Materiál Nerez ocel, materiál 1.4307
Nerezová ocel, mořená Ne
Povrch Holé, dodatečně ošetřeno
Provedení pro velká rozpětí Ne
Provedení spojky Integrovaná spojka

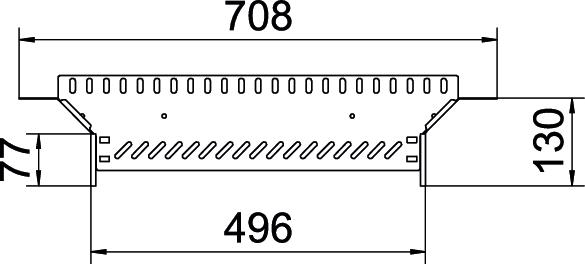

Rozměr 110x500
Rozměr B 500 mm
Rozmístění otvorů NATO Ne
Šířka 500 mm
Šířka výstupu 500 mm
Teplotní rozsah použití, max. 120 °C
Teplotní rozsah použití, min. -20 °C
tloušťka bočnice 1,25 mm
Tloušťka materiálu dna 1 mm
Tloušťka plechu 1 mm
Výška 110 mm
Zachování funkčnosti Ne
Všechny typy

Všechny typy

Typ Šířka Barva Obj. č. Množství Nejm. prod. jedn.
RAA 110 A2 100 mm ocelová 6042345
1 Kus
RAA 120 A2 200 mm ocelová 6042347
1 Kus
RAA 130 A2 300 mm ocelová 6042349
1 Kus
RAA 140 A2 400 mm ocelová 6042351
1 Kus
RAA 150 A2 500 mm ocelová 6042353
1 Kus
RAA 160 A2 600 mm ocelová 6042355
1 Kus
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

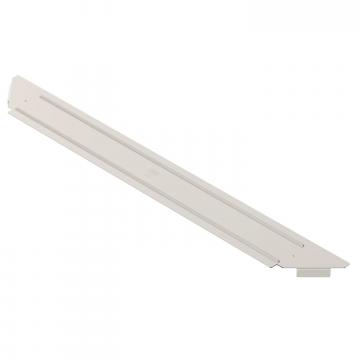

Víko odbočného dílu A2 Víko odbočného dílu A2 RAAD 500 A2 6042461
1 Kus

Montážní příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi A2 Šroub s plochou kulovou hlavou a maticí kombi A2 FRSB 6x12 A2 6406138
100 Kus
Ke stažení

Stáhnout

EU prohlášení o shodě RAA 150 A2 / 6042353 , 0.12MB , pdf
Stáhnout

Stáhnout
Stáhnout

RAA 150 A2 / 6042353
Stáhnout
