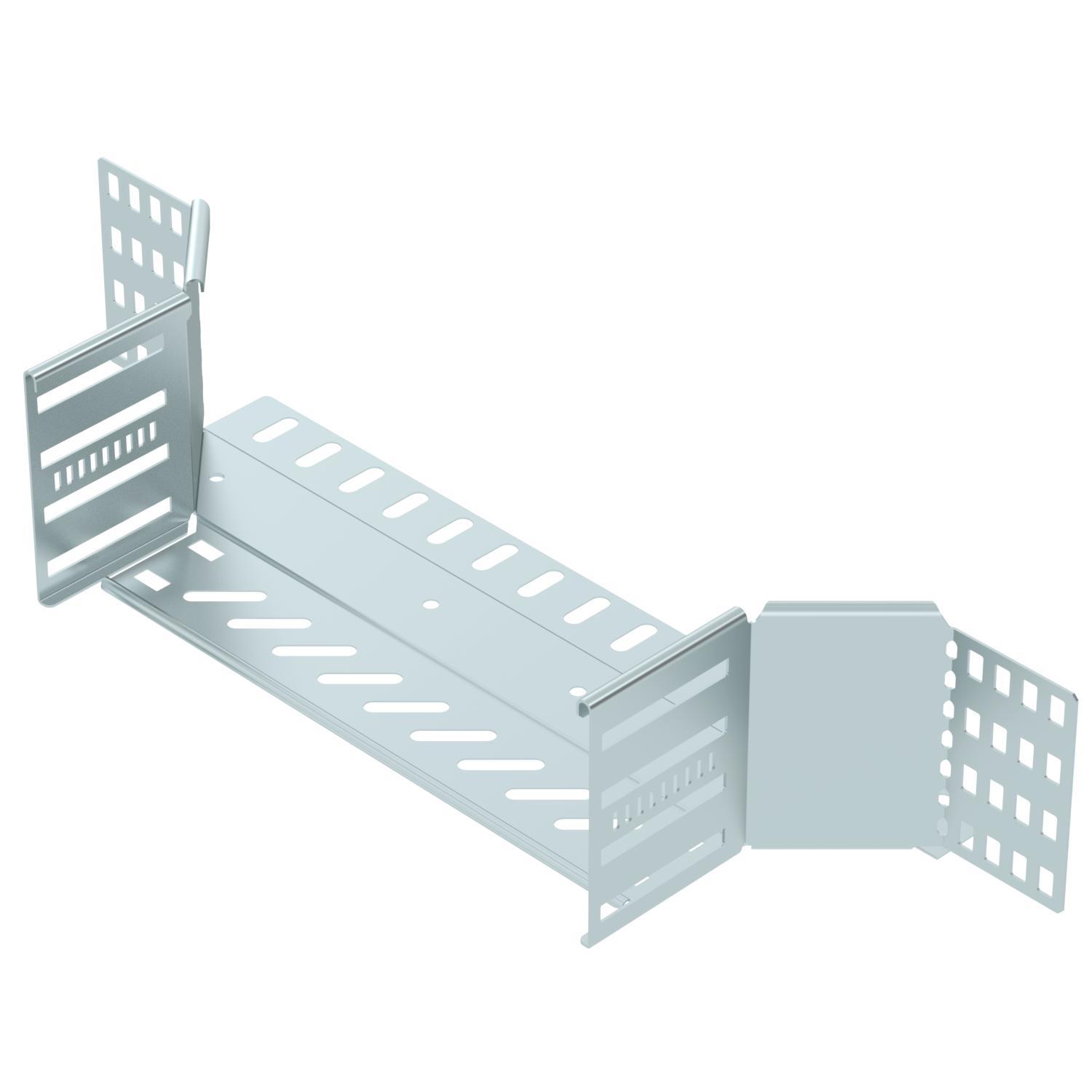

Vestavný odbočný díl 110 FS
Obj. č. 6042157 | EAN 4012197337643
- Popis výrobku
-
Popis výrobkuPřídavný odbočný díl pro vytvoření vodorovné odbočky nebo křížení, výlisek pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

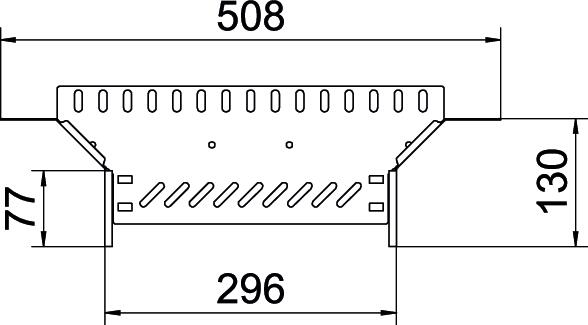

Barva pozinkováno Doporučený počet šroubů 22 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 110x300 Rozměr B 300 mm Rozmístění otvorů NATO Ne Šířka 300 mm Šířka výstupu 300 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka materiálu dna 0,8 mm Tloušťka plechu 0,8 mm Výška 110 mm Zachování funkčnosti Ne - Všechny typy
- Ke stažení
-
Datový list RAA 130 FS / 6042157 , 0.19MB , pdfEU prohlášení o shodě RAA 130 FS / 6042157 , 0.12MB , pdfUK - Prohlášení shody RAA 130 FS / 6042157 , 0.09MB , pdfREACH Prohlášení o shodě RAA 130 FS / 6042157 , 0.12MB , pdfRoHS Prohlášení o shodě RAA 130 FS / 6042157 , 0.13MB , pdfNávod k montáži Latchable Magic cable tray systems , 11.70MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
