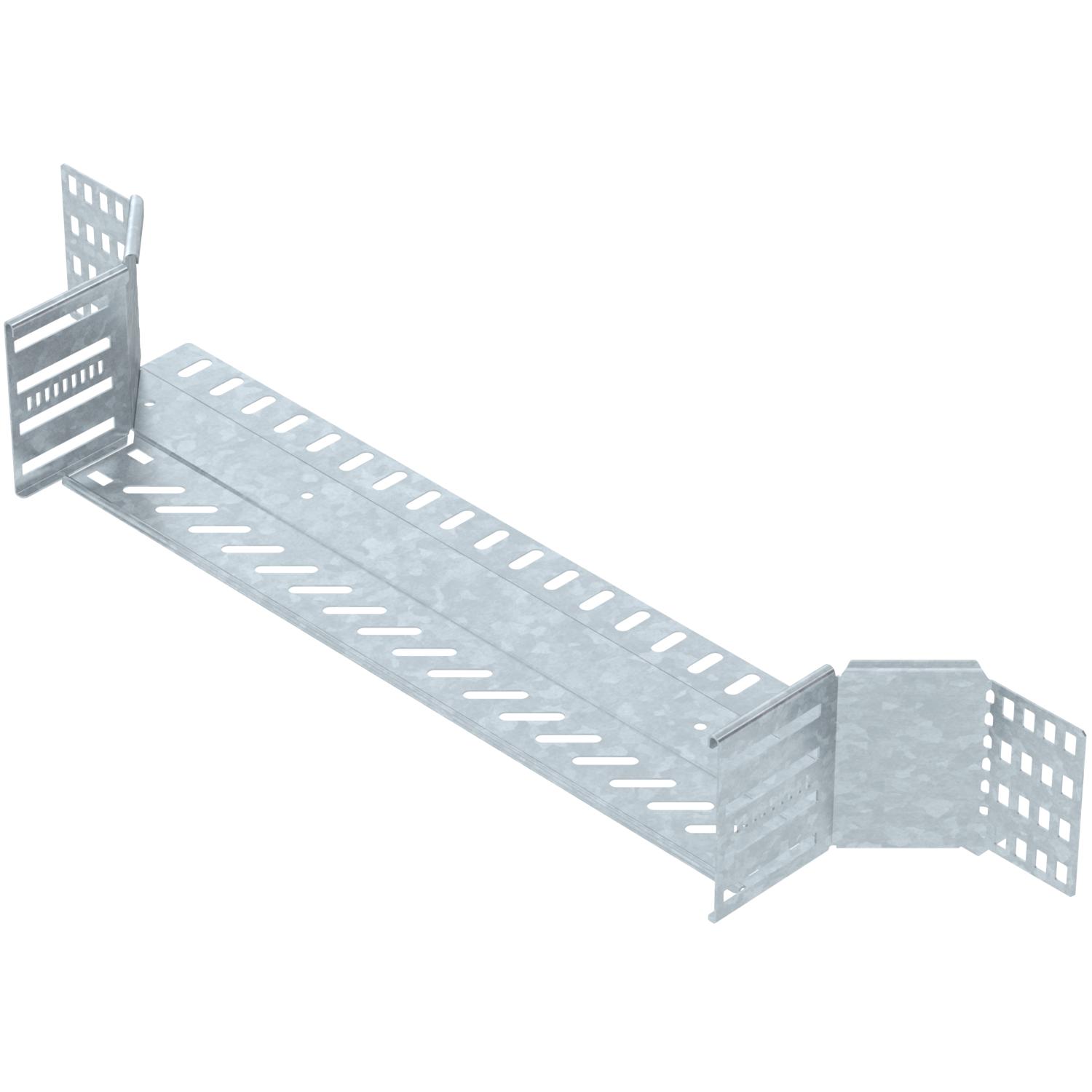

Vestavný odbočný díl 110 FT
Obj. č. 6042261 | EAN 4012197342906
- Popis výrobku
-
Popis výrobkuPřídavný odbočný díl pro vytvoření vodorovné odbočky nebo křížení, výlisek pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

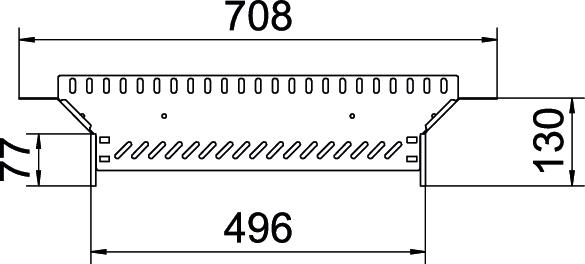

Barva pozinkováno Doporučený počet šroubů 24 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 110x500 Rozměr B 500 mm Rozmístění otvorů NATO Ne Šířka 500 mm Šířka výstupu 500 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka materiálu dna 1 mm Tloušťka plechu 1 mm Výška 110 mm Zachování funkčnosti Ne - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

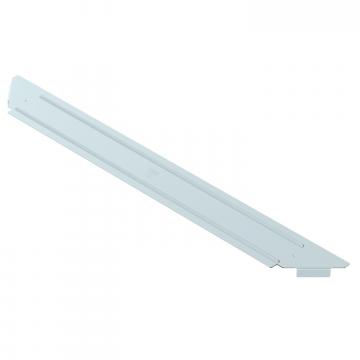

Víko vestavného odbočného dílu DD
RAAD 500 DD 6042441 1 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list RAA 150 FT / 6042261 , 0.18MB , pdfEU prohlášení o shodě RAA 150 FT / 6042261 , 0.12MB , pdfUK - Prohlášení shody RAA 150 FT / 6042261 , 0.09MB , pdfREACH Prohlášení o shodě RAA 150 FT / 6042261 , 0.12MB , pdfRoHS Prohlášení o shodě RAA 150 FT / 6042261 , 0.13MB , pdfNávod k montáži Latchable Magic cable tray systems , 11.70MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
