Poznámka: Výroba tohoto výrobku bude ukončena.

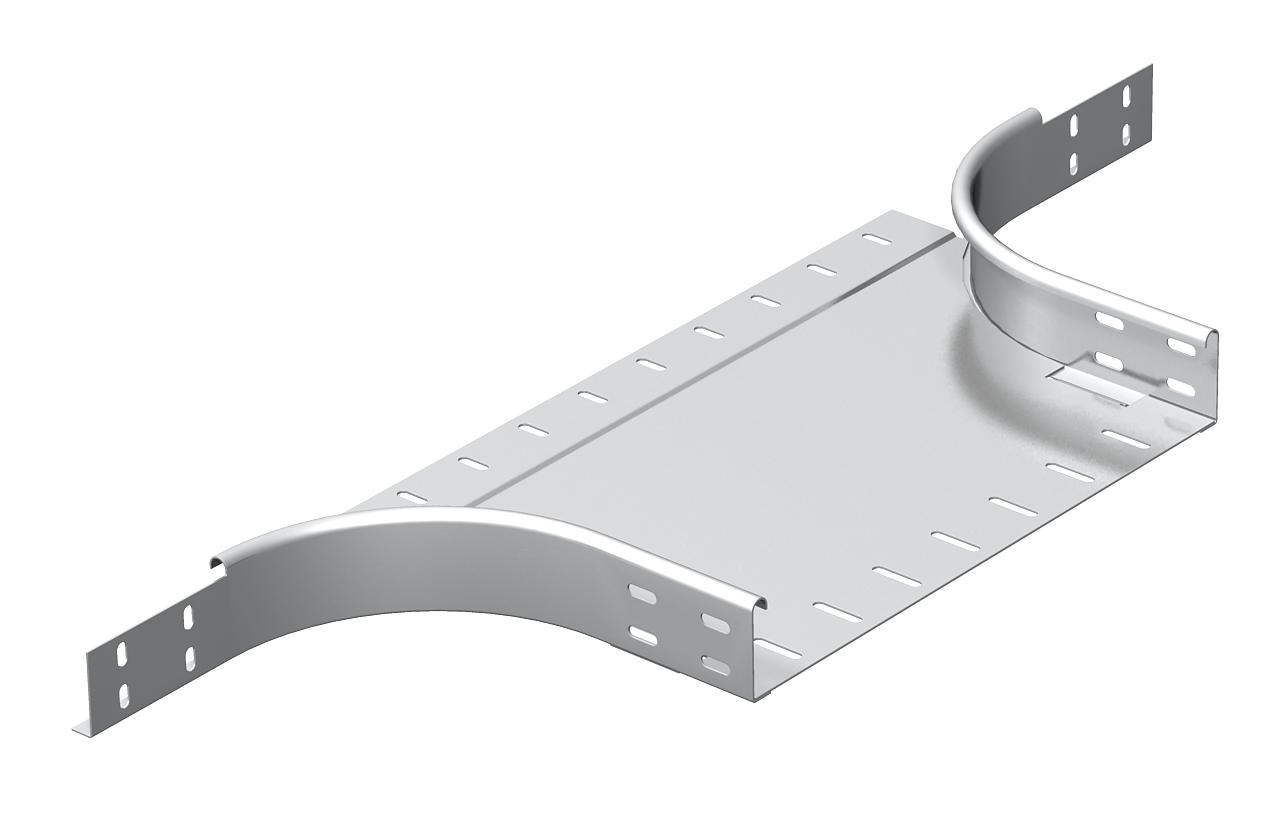

Vestavný odbočný díl 60 A2
Obj. č. 7136250 | EAN 4012196256938
- Popis výrobku
-
Popis výrobkuOdbočný díl pro vodorovné a svislé použití. Pro všechny typy kabelových žlabů s výškou bočnice 60 mm.
-
- Technické údaje
-
Technické údaje
Druh spojky kabelového nosného systému šroubovaný Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ne Odbočení (úhel) 90° Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 60x500 Rozměr B 500 mm Rozměr R 150 mm Rozmístění otvorů NATO Ne Šířka 20 in Šířka 500 mm tloušťka bočnice 1,25 mm Tloušťka materiálu dna 1,5 mm Tloušťka plechu 1,5 mm Výška 2 in Výška 60 mm Zachování funkčnosti Ne Změna směru vodorovný - Všechny typy
- Ke stažení
-
Datový list RAA 650 A2 / 7136250 , 0.19MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě RAA 650 A2 / 7136250 , 0.15MB , pdfREACH Prohlášení o shodě RAA 650 A2 / 7136250 , 0.12MB , pdfRoHS Prohlášení o shodě RAA 650 A2 / 7136250 , 0.12MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
