Vestavný odbočný díl 60 FT
Obj. č. 6042219 | EAN 4012197342487
- Popis výrobku
-

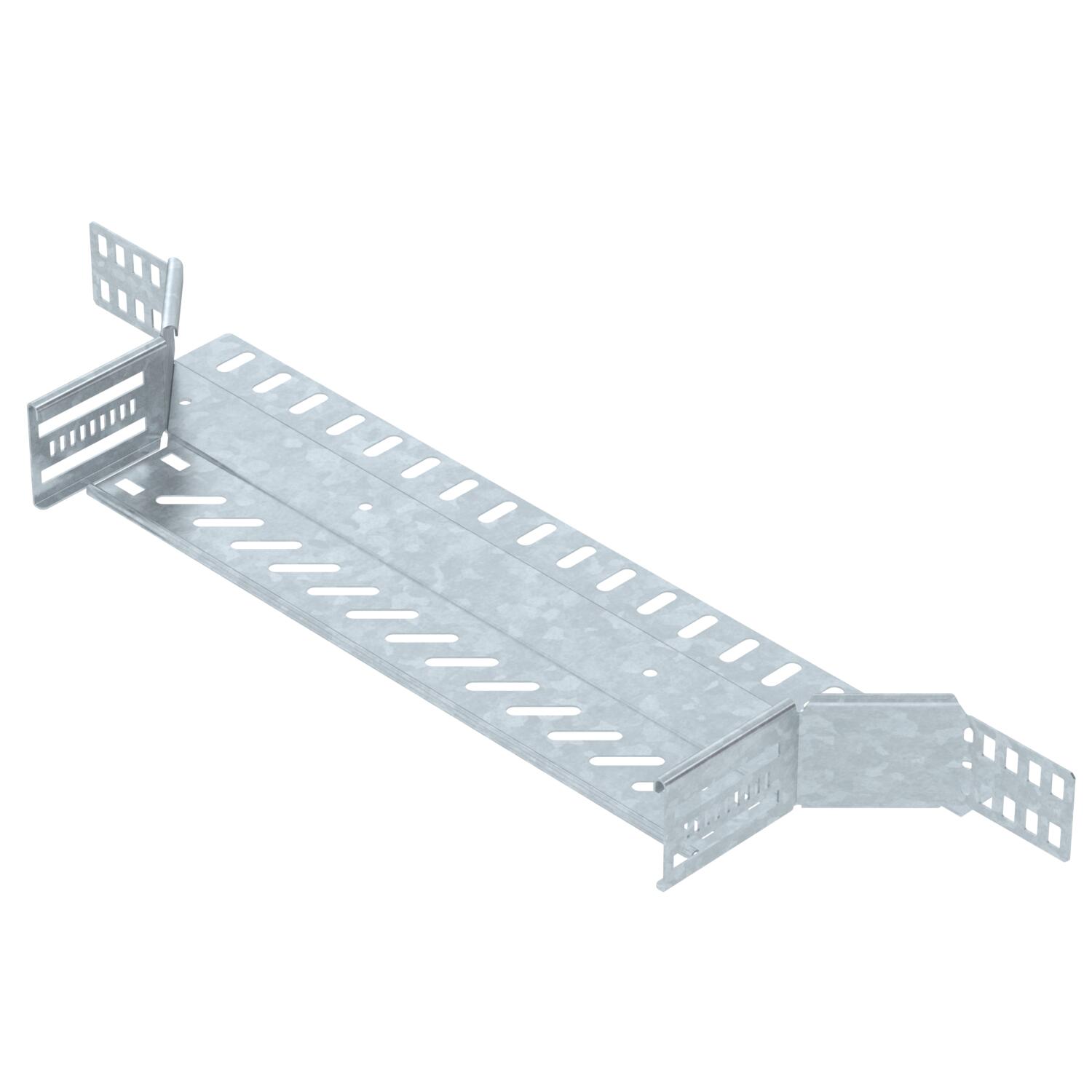

Popis výrobkuPřídavný odbočný díl pro vytvoření vodorovné odbočky nebo křížení, výlisek pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Doporučený počet šroubů 14 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 60x400 Rozměr B 400 mm Rozmístění otvorů NATO Ne Šířka 400 mm Šířka výstupu 400 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka materiálu dna 1 mm Tloušťka plechu 1 mm Výška 60 mm Zachování funkčnosti Ano - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list RAA 640 FT / 6042219 , 0.19MB , pdfEU prohlášení o shodě RAA 640 FT / 6042219 , 0.12MB , pdfUK - Prohlášení shody RAA 640 FT / 6042219 , 0.09MB , pdfREACH Prohlášení o shodě RAA 640 FT / 6042219 , 0.12MB , pdfRoHS Prohlášení o shodě RAA 640 FT / 6042219 , 0.13MB , pdfPomůcka pro výběr Selection aid cable trays, screwable , 2.17MB , pdfPomůcka pro výběr Selection aid for cable trays, Magic , 0.23MB , pdfNávod k montáži Latchable Magic cable tray systems , 11.70MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
