Poznámka: Výroba tohoto výrobku bude ukončena.
Náhradu naleznete zde: 6042231 / Vestavný odbočný díl 85 FT

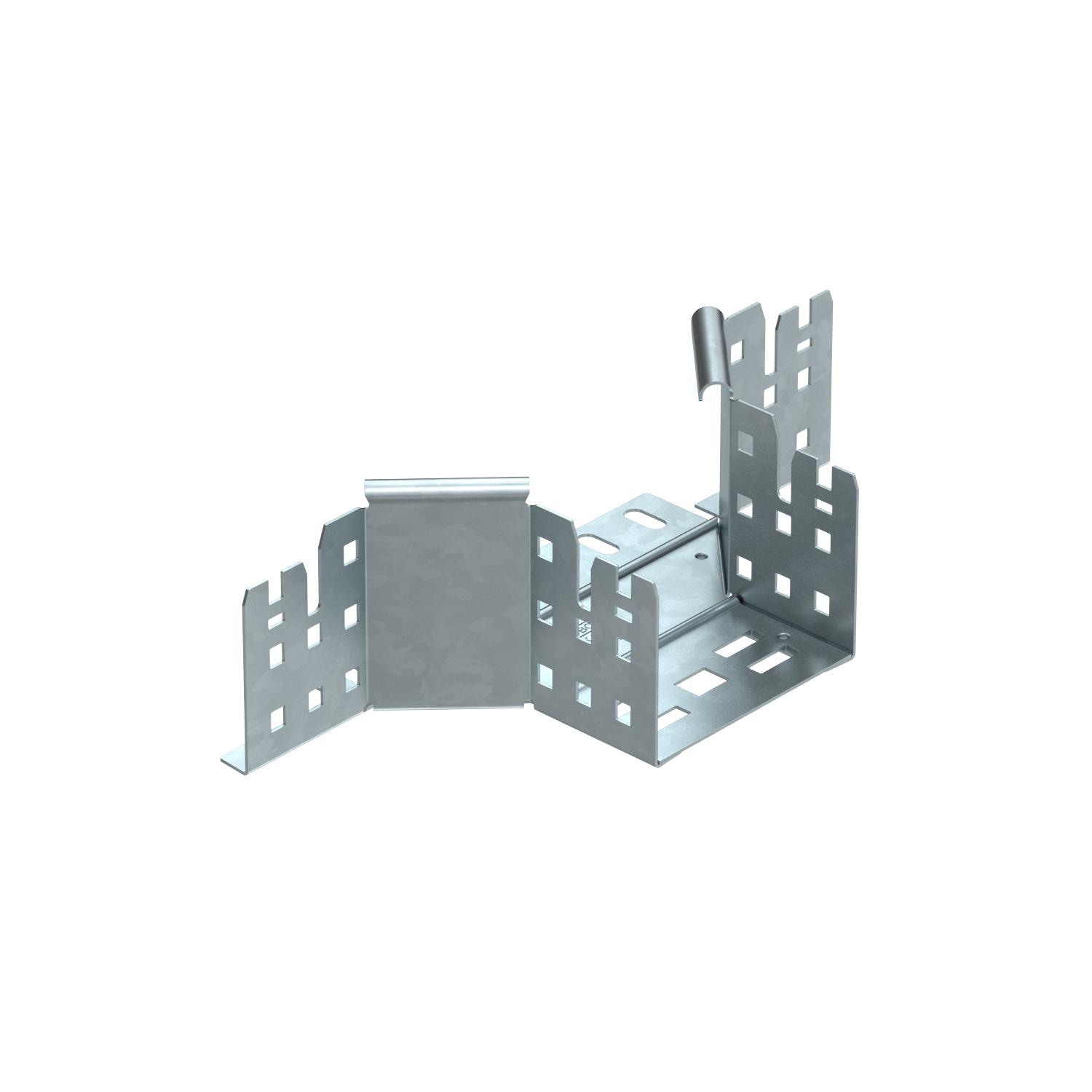

Vestavný odbočný díl Magic 85 FT
Obj. č. 6041590 | EAN 4012195880912
- Popis výrobku
-
Popis výrobkuVestavný odbočný díl se systémem rychlospojek. Pro všechny typy kabelových žlabů s výškou bočnice 85 mm.
-
- Technické údaje
-
Technické údaje

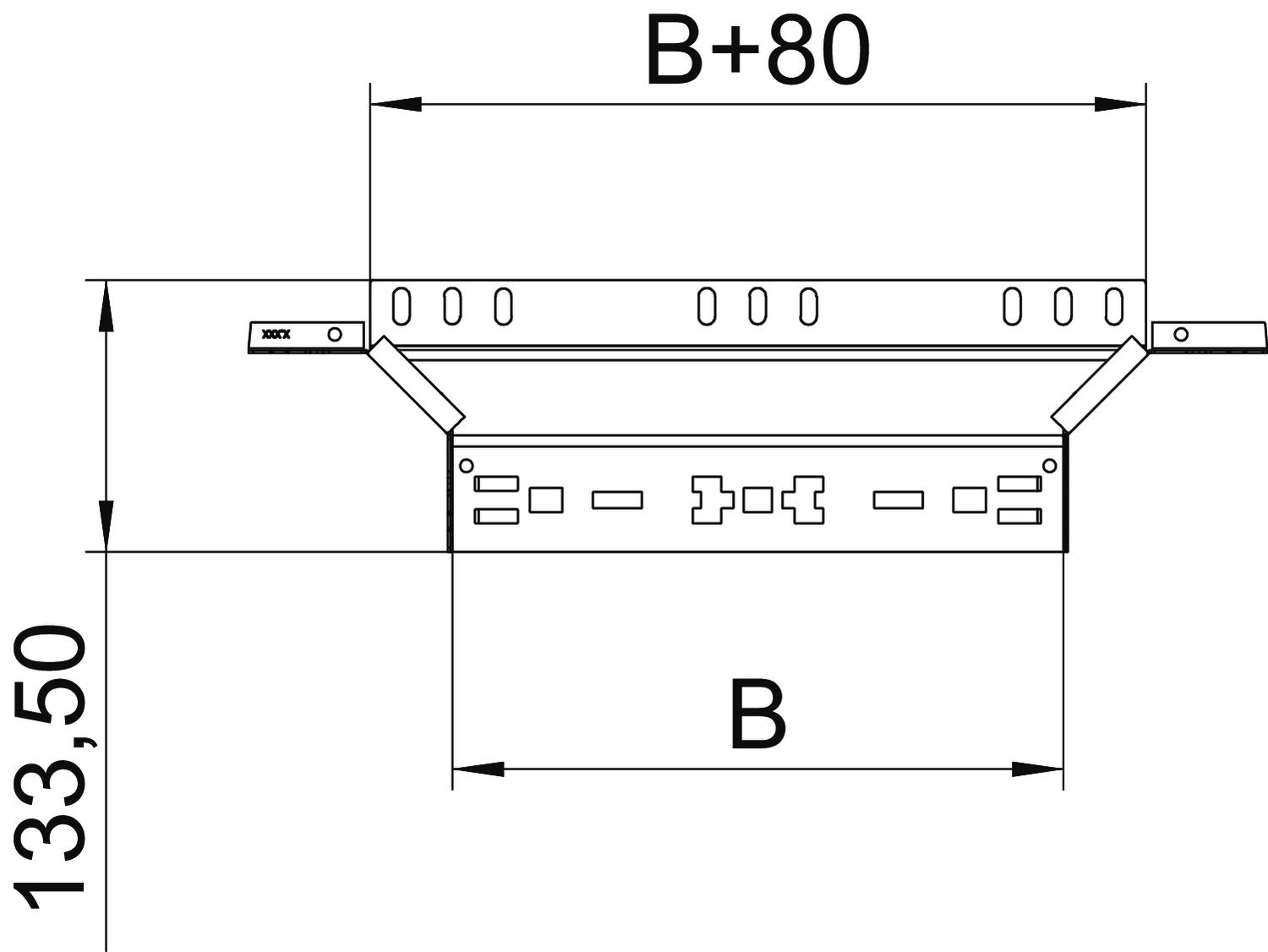

Druh spojky kabelového nosného systému Upevnění naklapnutím Materiál Ocel Nerezová ocel, mořená Ne Odbočení (úhel) 90° Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 85x100 Rozměr B 100 mm Rozmístění otvorů NATO Ne Šířka 100 mm tloušťka bočnice 1,25 mm Tloušťka materiálu dna 1,25 mm Tloušťka plechu 1,25 mm Výška 85 mm Zachování funkčnosti Ne Změna směru vodorovný - Všechny typy
- Ke stažení
-
Datový list RAAM 810 FT / 6041590 , 0.18MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě RAAM 810 FT / 6041590 , 0.15MB , pdfREACH Prohlášení o shodě RAAM 810 FT / 6041590 , 0.12MB , pdfRoHS Prohlášení o shodě RAAM 810 FT / 6041590 , 0.12MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
