Víko oblouku 45° FS
Obj. č. 6036400 | EAN 4012197406189
- Popis výrobku
-

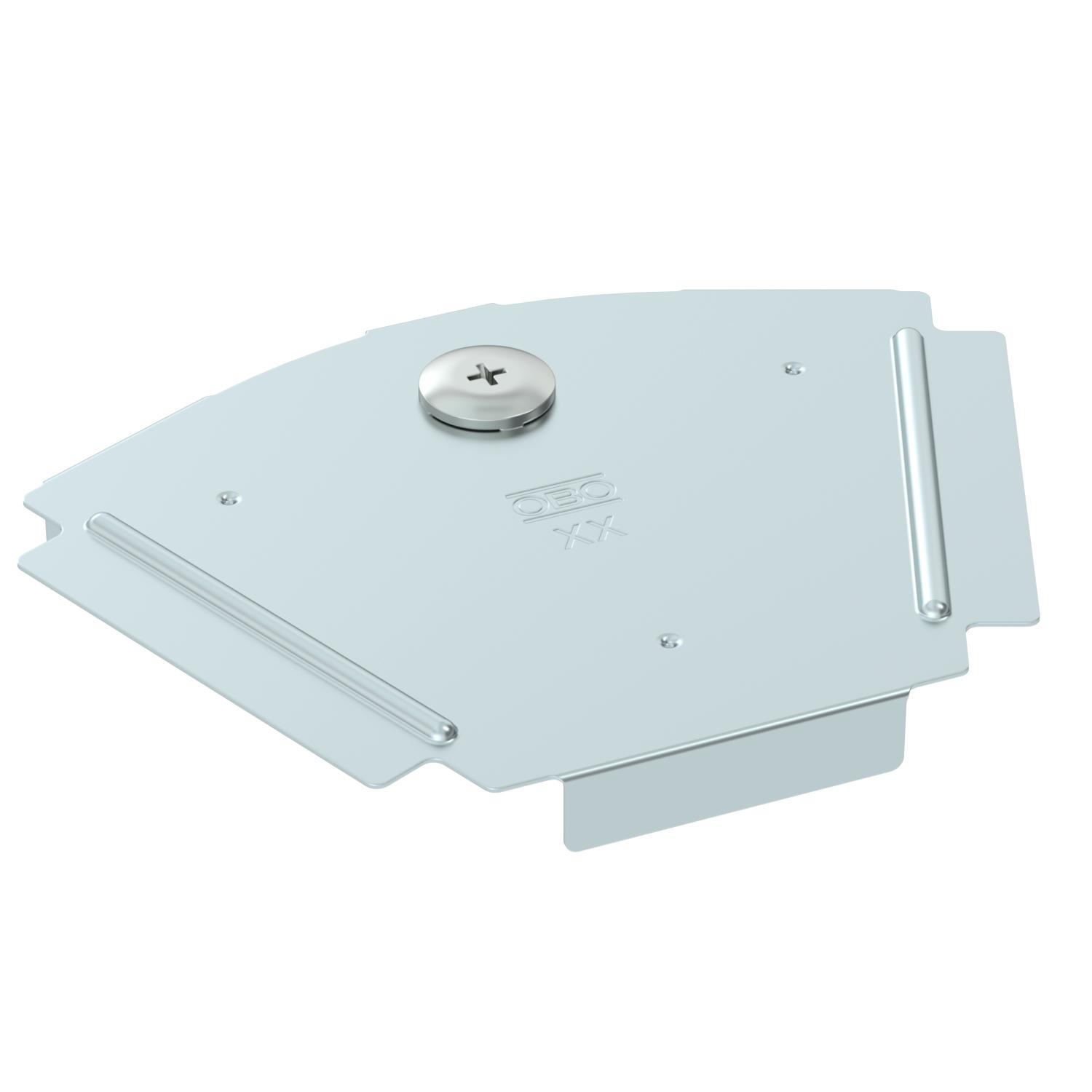

Popis výrobkuVíko oblouku 45° pro naklapávací i šroubovací kabelové žlaby v interiéru, na ochranu kabelů před poškozením a znečištěním. Upevnění pomocí předmontované otočné západky a položením víka na trasu. Vhodné pro všechny výšky bočnic.
-
- Technické údaje
-
Technické údaje

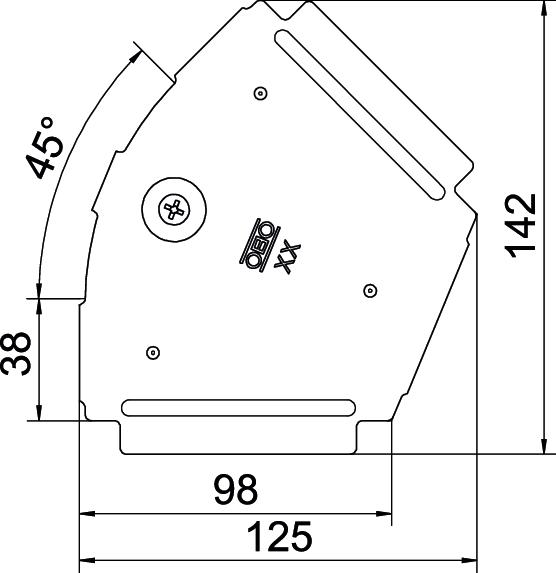

Barva pozinkováno Délka 125 mm Materiál Ocel Nerezová ocel, mořená Ne Odbočení (úhel) 45° Počet otočných západek 1 St. Povrch pásově zinkováno Rozměr B100mm Rozměr B 100 mm Šířka 100 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C Tloušťka plechu 0,75 mm Vhodný pro kabelový žebřík Ne Vhodný pro kabelový žlab Ano Vhodný pro mřížový žlab Ne Zachování funkčnosti Ne Zavěšeno Ne Změna směru vodorovný Způsob upevnění Otočná západka - Všechny typy
- Ke stažení
-
Datový list RBD 45 100 FS / 6036400 , 0.18MB , pdfEU prohlášení o shodě RBD 45 100 FS / 6036400 , 0.13MB , pdfUK - Prohlášení shody RBD 45 100 FS / 6036400 , 0.14MB , pdfREACH Prohlášení o shodě RBD 45 100 FS / 6036400 , 0.12MB , pdfRoHS Prohlášení o shodě RBD 45 100 FS / 6036400 , 0.13MB , pdfPomůcka pro výběr Selection aid cable trays, screwable , 2.17MB , pdfPomůcka pro výběr Selection aid for cable trays, Magic , 0.23MB , pdfNávod k montáži Latchable Magic cable tray systems , 11.70MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
