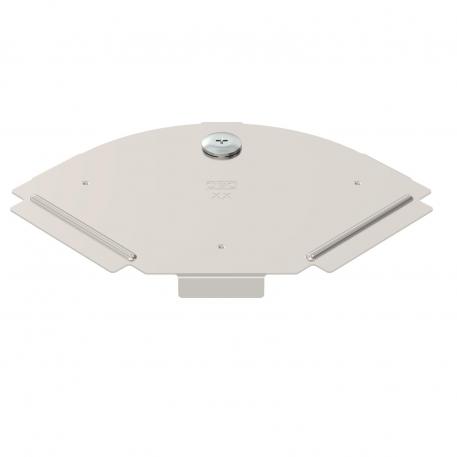

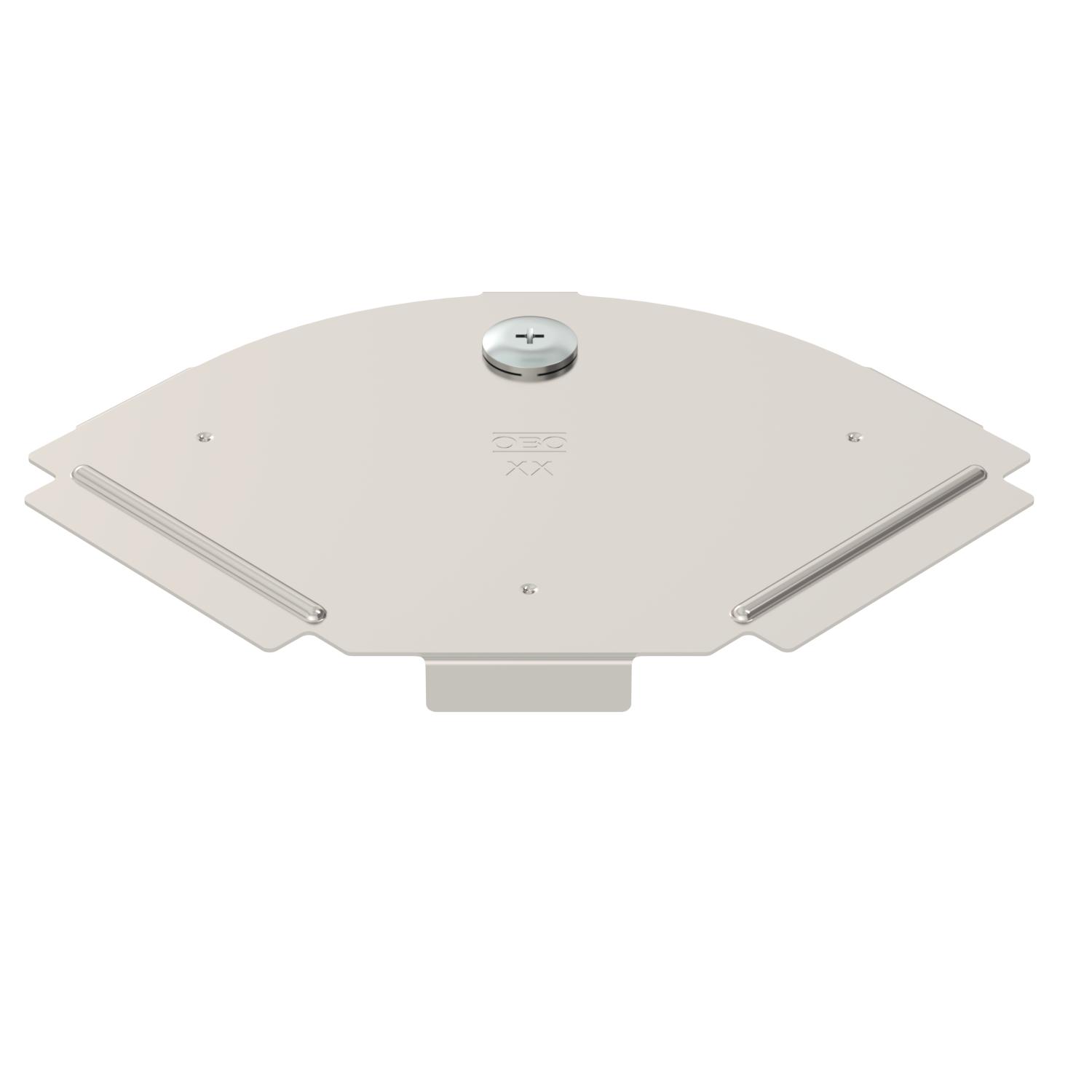

Víko oblouku 90° A2
Obj. č. 6036970 | EAN 4012197405908
- Popis výrobku
-
Popis výrobkuVíko oblouku 90° pro naklapávací i šroubovací kabelové žlaby v interiéru, pro ochranu kabelu před poškozením a nečistotami. Upevnění pomocí předmontované otočné západky a položením víka na trasu. Vhodné pro všechny výšky bočnic.
-
- Technické údaje
-
Technické údaje

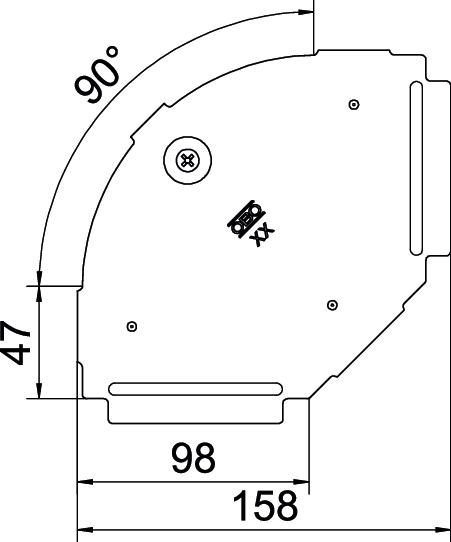

Barva ocelová Délka 157 mm Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ne Odbočení (úhel) 90° Počet otočných západek 1 St. Povrch Holé, dodatečně ošetřeno Rozměr B100mm Šířka 100 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C Tloušťka plechu 0,75 mm Vhodný pro kabelový žebřík Ne Vhodný pro kabelový žlab Ano Vhodný pro mřížový žlab Ne Zachování funkčnosti Ne Zavěšeno Ne Změna směru vodorovný Způsob upevnění Otočná západka - Všechny typy
- Ke stažení
-
Datový list RBD 90 100 A2 / 6036970 , 0.19MB , pdfEU prohlášení o shodě RBD 90 100 A2 / 6036970 , 0.17MB , pdfUK - Prohlášení shody RBD 90 100 A2 / 6036970 , 0.14MB , pdfREACH Prohlášení o shodě RBD 90 100 A2 / 6036970 , 0.12MB , pdfRoHS Prohlášení o shodě RBD 90 100 A2 / 6036970 , 0.13MB , pdfNávod k montáži Rastbare Kabelrinnensysteme Magic , 11.70MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
