Víko oblouku 90° DD
Obj. č. 6036952 | EAN 4012197405786
- Popis výrobku
-
Popis výrobku

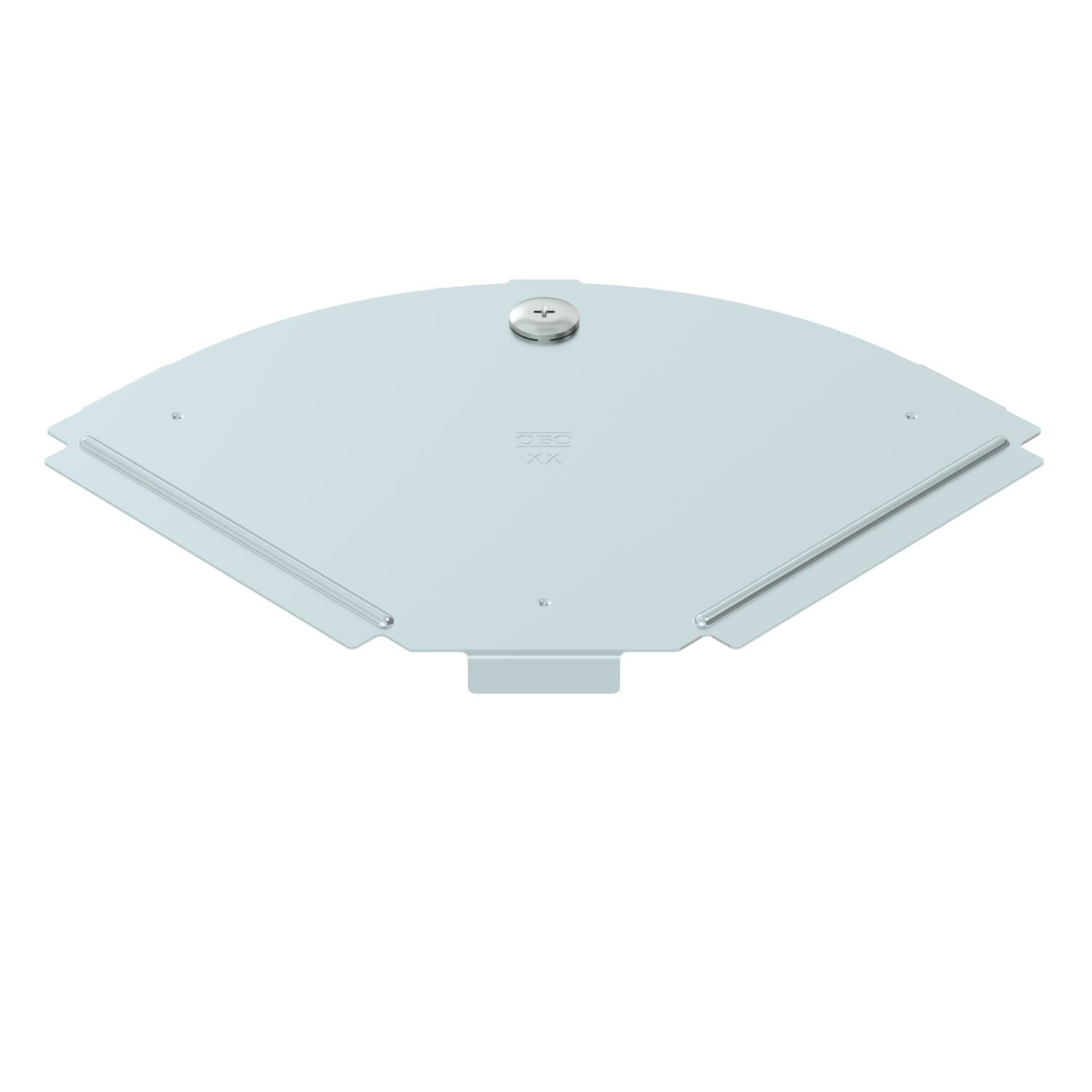

Víko oblouku 90° pro naklapávací i šroubovací kabelové žlaby v interiéru, pro ochranu kabelu před poškozením a nečistotami. Upevnění pomocí předmontované otočné západky a položením víka na trasu. Vhodné pro všechny výšky bočnic.
-
- Technické údaje
-

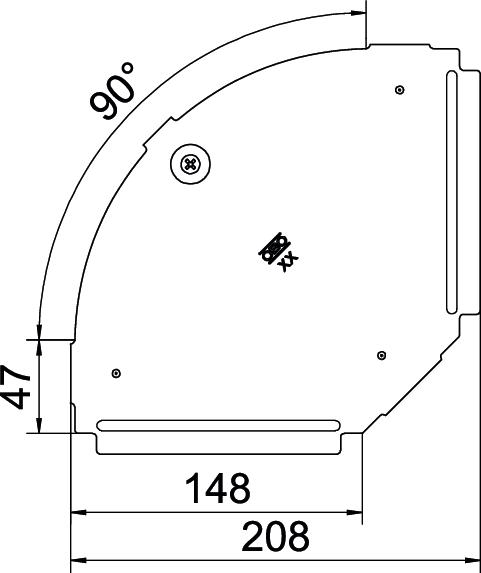

Rozměry
Délka 207 mm Materiál Ocel Nerezová ocel, mořená Ne Odbočení (úhel) 90° Počet otočných západek 1 St. Povrch Pásově zinkováno, zinek/hliník, double dip Rozměr B150mm Šířka 150 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C Tloušťka plechu 0,75 mm Vhodný pro kabelový žebřík Ne Vhodný pro kabelový žlab Ano Vhodný pro mřížový žlab Ne Zachování funkčnosti Ne Zavěšeno Ne Změna směru vodorovný Způsob upevnění Otočná západka - Všechny typy
- Ke stažení
-
Datový list RBD 90 150 DD / 6036952 , 0.17MB , pdfProhlášení o shodě RBD 90 150 DD / 6036952 , 0.17MB , pdfUK - Prohlášení shody RBD 90 150 DD / 6036952 , 0.14MB , pdfREACH Prohlášení o shodě RBD 90 150 DD / 6036952 , 0.12MB , pdfRoHS Prohlášení o shodě RBD 90 150 DD / 6036952 , 0.13MB , pdfPomůcka pro výběr Auswahlhilfe Kabelrinnen, schraubbar , 2.17MB , pdfPomůcka pro výběr Auswahlhilfe Kabelrinnen, Magic , 0.25MB , pdfNávod k montáži Rastbare Kabelrinnensysteme Magic , 11.70MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
