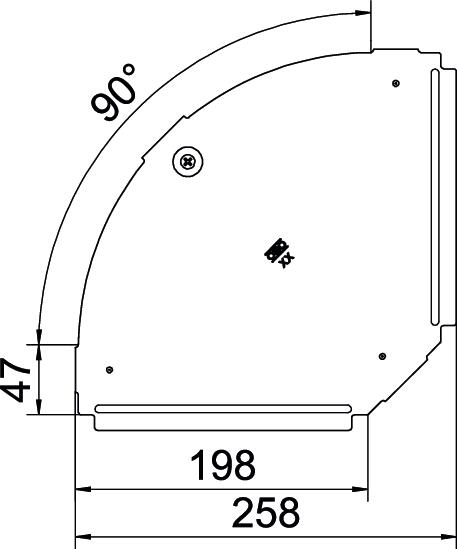

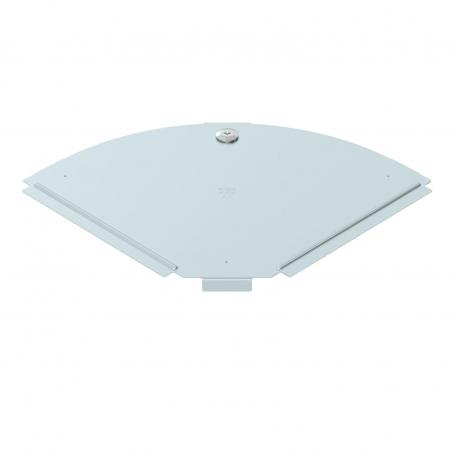

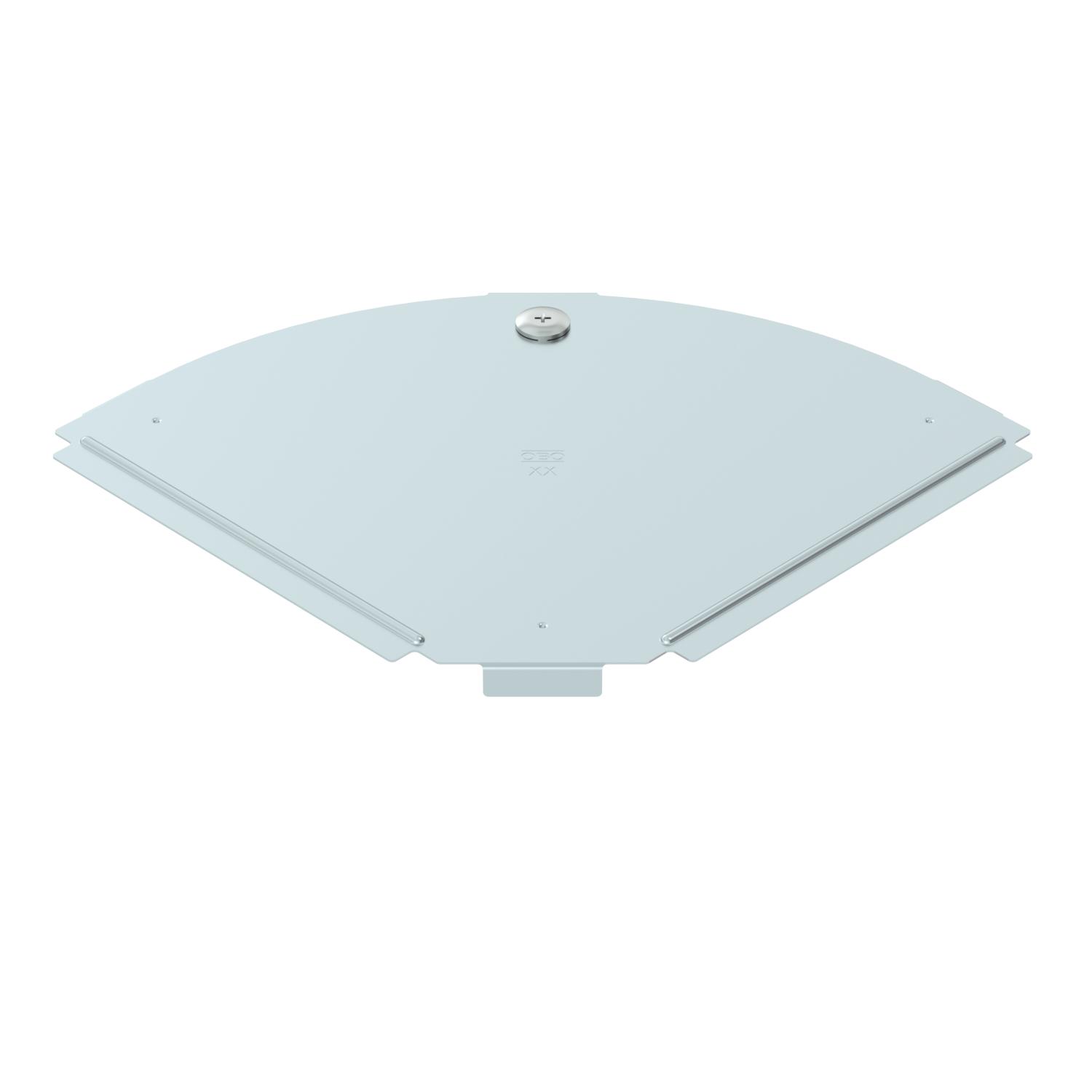

Víko oblouku 90° FS

Obj. č. 6036904 | EAN 4012197405663

Obj. č. / Typ

Šířka

Tloušťka plechu

Popis výrobku

Popis výrobku

Víko oblouku 90° pro naklapávací a šroubovací kabelové žlaby v interiéru, pro ochranu kabelu před poškozením a nečistotami. Upevnění pomocí předmontované otočné západky a položením víka na trasu. Vhodné pro všechny výšky bočnic.

Technické údaje

Technické údaje

Barva	pozinkováno
Materiál	Ocel
Nerezová ocel, mořená	Ne
Odbočení (úhel)	90°
Počet otočných západek	1 St.
Povrch	pásově zinkováno
Rozměr	B200mm
Rozměr B	200 mm
Šířka	200 mm
Teplotní rozsah použití, max.	120 °C

Teplotní rozsah použití, min.	-20 °C
Tloušťka plechu	0,75 mm
Vhodný pro kabelový žebřík	Ne
Vhodný pro kabelový žlab	Ano
Vhodný pro mřížový žlab	Ne
Zachování funkčnosti	Ne
Zavěšeno	Ne
Změna směru	vodorovný
Způsob upevnění	Otočná západka

Všechny typy

Všechny typy

Typ	Šířka	Tloušťka plechu	Obj. č.	Množství	Nejm. prod. jedn.
RBD 90 100 FS	100 mm	0,75 mm	6036900	Kus	1 Kus
RBD 90 150 FS	150 mm	0,75 mm	6036902	Kus	1 Kus
RBD 90 200 FS	200 mm	0,75 mm	6036904	Kus	1 Kus
RBD 90 300 FS	300 mm	0,75 mm	6036906	Kus	1 Kus
RBD 90 400 FS	400 mm	1 mm	6036908	Kus	1 Kus
RBD 90 500 FS	500 mm	1 mm	6036910	Kus	1 Kus
RBD 90 600 FS	600 mm	1 mm	6036912	Kus	1 Kus
