- Popis výrobku
-

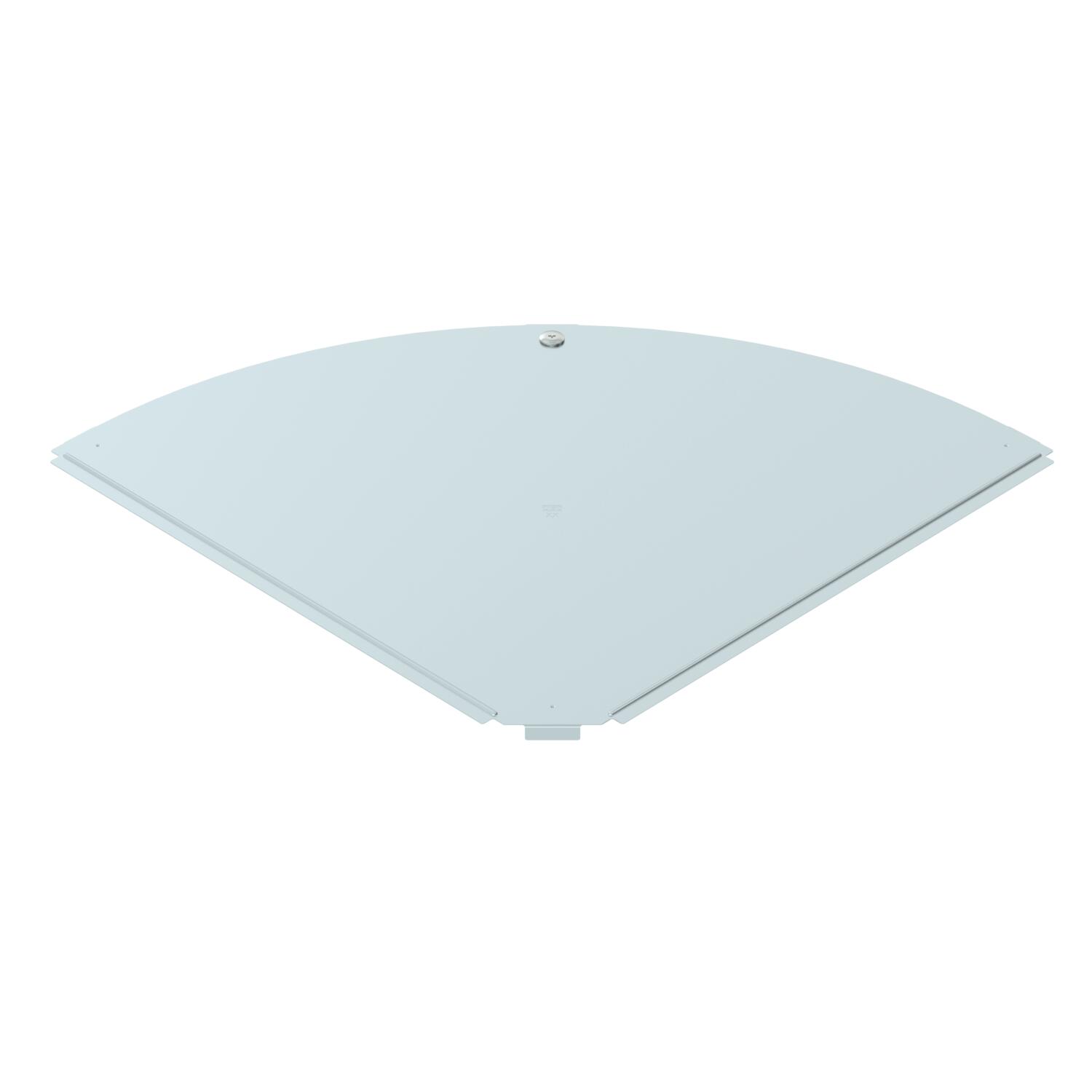

Popis výrobkuVíko oblouku 90° pro naklapávací a šroubovací kabelové žlaby v interiéru, pro ochranu kabelu před poškozením a nečistotami. Upevnění pomocí předmontované otočné západky a položením víka na trasu. Vhodné pro všechny výšky bočnic.
- Technické údaje
-
Technické údaje

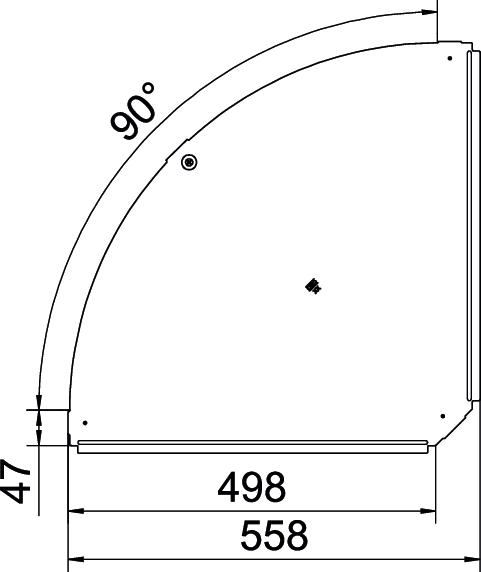

Barva modrobílá Materiál Ocel Nerezová ocel, mořená Ne Odbočení (úhel) 90° Počet otočných západek 1 St. Povrch pásově zinkováno Rozměr B500mm Šířka 500 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C Tloušťka plechu 1 mm Vhodný pro kabelový žebřík Ne Vhodný pro kabelový žlab Ano Vhodný pro mřížový žlab Ne Zachování funkčnosti Ne Zavěšeno Ne Změna směru vodorovný Způsob upevnění Otočná západka - Všechny typy
- Ke stažení
-
Datový list RBD 90 500 FS / 6036910 , 0.19MB , pdfEU prohlášení o shodě RBD 90 500 FS / 6036910 , 0.17MB , pdfUK - Prohlášení shody RBD 90 500 FS / 6036910 , 0.14MB , pdfREACH Prohlášení o shodě RBD 90 500 FS / 6036910 , 0.12MB , pdfRoHS Prohlášení o shodě RBD 90 500 FS / 6036910 , 0.13MB , pdfPomůcka pro výběr Auswahlhilfe Kabelrinnen, schraubbar , 2.17MB , pdfPomůcka pro výběr Auswahlhilfe Kabelrinnen, Magic , 0.25MB , pdfNávod k montáži Rastbare Kabelrinnensysteme Magic , 11.70MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
