Vnitřní roh Signa Base IE 70130 čistě bílá; RAL 9010

morepic-1

morepic-2

Vnitřní roh Signa Base IE 70130

Obj. č. 6132753 | EAN 4012196728749

Obj. č. / Typ

Barva

Popis výrobku

Popis výrobku

Vnitřní roh jako tvarový díl pro kanál pro vestavbu přístrojů Signa Base.

Technické údaje

Technické údaje

Antibakteriální úprava	Ne
Barva	čistě bílá; RAL 9010
Bez obsahu halogenů	Ano
Délka	120 mm
Kabelový úchyt	Ne
Kanálové spojky	Ne
Materiál	Polykarbonát / akrylnitrilbutadienstyrol
Montážní děrování ve dně	Ne
Ochranná fólie	Ne
Provedení	Tvarový kryt
Rozměr	120x143x140

Rozsah úhlu, max.	93 mm
Rozsah úhlu, min.	85 mm
Šířka	143 mm
Stupeň krytí	IP40
Stupeň ochrany – kód IK	IK07
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-5 °C
Tvar	asymetrický
Výška	140 mm
Způsob montáže vrchních dílů	s přesahem

Všechny typy

Všechny typy

Typ	Barva	Obj. č.	Množství	Nejm. prod. jedn.
BRK IE70130 cws	krémová bílá; RAL 9001	6132752	Kus	1 Kus
BRK IE70130 rws	čistě bílá; RAL 9010	6132753	Kus	1 Kus
BRK IE70130 lgr	světle šedá; RAL 7035	6132754	Kus	1 Kus

Ke stažení

Datový list BRK IE70130 rws / 6132753 , 0.18MB , pdf

Brožura Kanál pro vestavbu přístrojů Signa Base , 2.23MB , pdf

EU prohlášení o shodě BRK IE70130 rws / 6132753 , 0.17MB , pdf

REACH Prohlášení o shodě BRK IE70130 rws / 6132753 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě BRK IE70130 rws / 6132753 , 0.12MB , pdf

Stáhnout

Schvalovací značka Povolení značky VDE pro kanály pro vestavbu přístrojů SIGNA BASE , 0.25MB , pdf

Stáhnout

Návod k montáži Geräteeinbaukanal Signa Base , 15.61MB , pdf

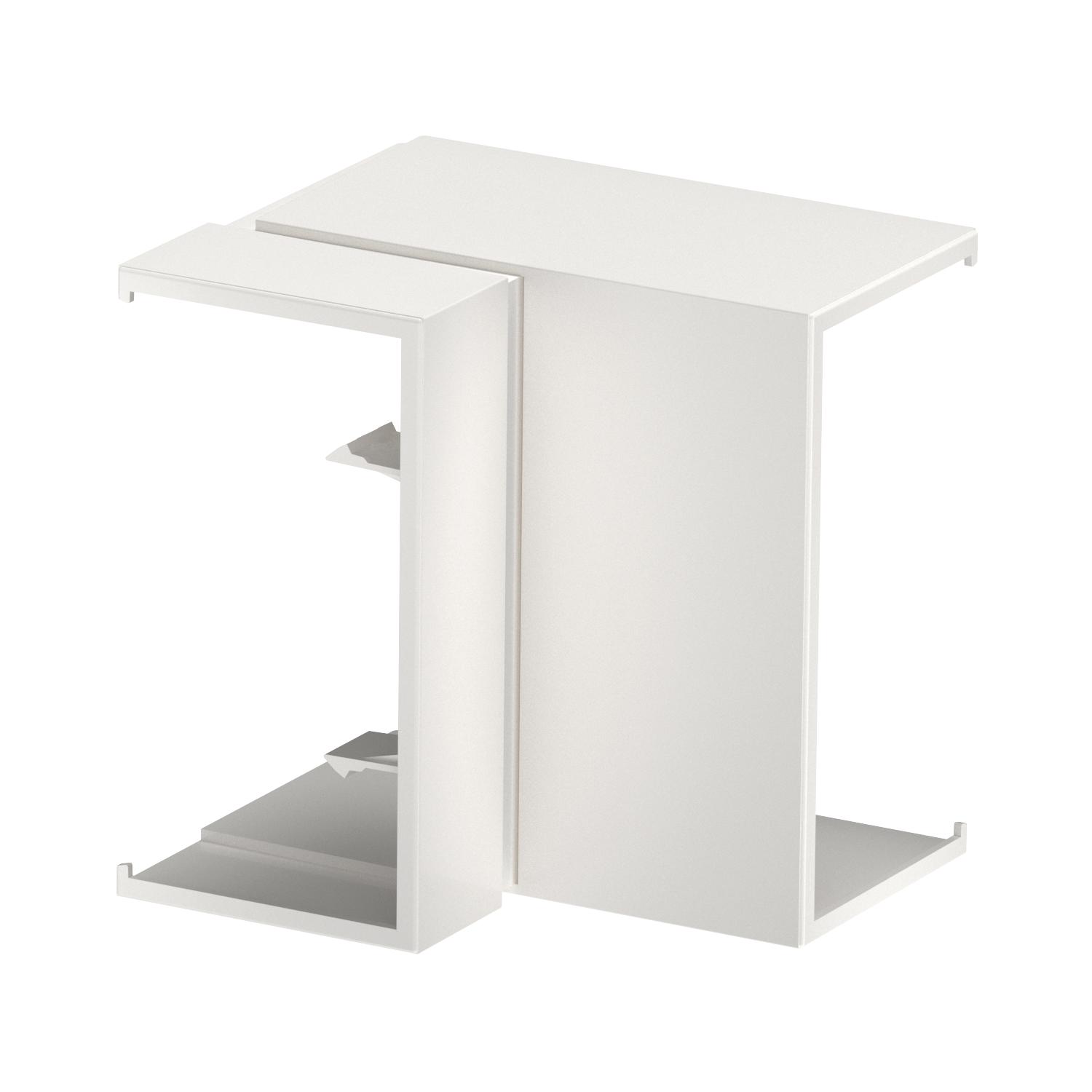

Výrobková grafika BRK IE70130 rws / 6132753, 47.09 kB, jpg

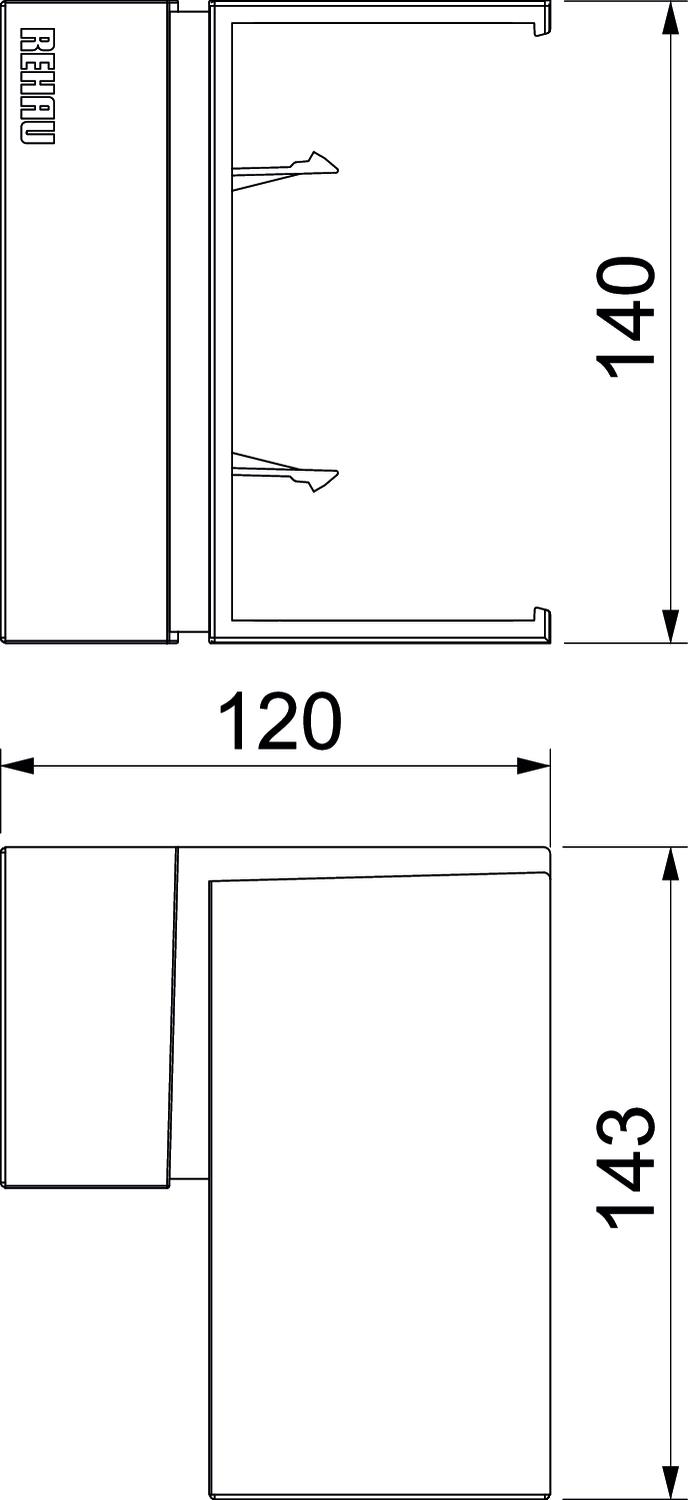

Rozměrový výkres BRK IE70130 rws / 6132753, 41.06 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty
