Vnitřní roh Signa Base IE 70170 čistě bílá; RAL 9010

morepic-1

morepic-2

Vnitřní roh Signa Base IE 70170

Obj. č. 6132756 | EAN 4012196728770

Obj. č. / Typ

Barva

Popis výrobku

Popis výrobku

Vnitřní roh jako tvarový díl pro kanál pro vestavbu přístrojů Signa Base.

Technické údaje

Technické údaje

Antibakteriální úprava	Ne
Barva	čistě bílá; RAL 9010
Bez obsahu halogenů	Ano
Délka	120 mm
Kabelový úchyt	Ne
Kanálové spojky	Ne
Materiál	Polykarbonát / akrylnitrilbutadienstyrol
Montážní děrování ve dně	Ne
Ochranná fólie	Ne
Počet vrchních dílů	1
Provedení	Tvarový kryt
Rozměr	120x143x180

Rozsah úhlu, max.	93 mm
Rozsah úhlu, min.	85 mm
Šířka	143 mm
Šířka vrchního dílu	80 mm
Stupeň krytí	IP40
Stupeň ochrany – kód IK	IK07
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-5 °C
Tvar	asymetrický
Výška	180 mm
Způsob montáže vrchních dílů	s přesahem

Všechny typy

Všechny typy

Typ	Barva	Obj. č.	Množství	Nejm. prod. jedn.
BRK IE70170 cws	krémová bílá; RAL 9001	6132755	Kus	1 Kus
BRK IE70170 rws	čistě bílá; RAL 9010	6132756	Kus	1 Kus
BRK IE70170 lgr	světle šedá; RAL 7035	6132757	Kus	1 Kus

Ke stažení

Datový list BRK IE70170 rws / 6132756 , 0.15MB , pdf

Brožura Kanál pro vestavbu přístrojů Signa Base , 2.23MB , pdf

EU prohlášení o shodě BRK IE70170 rws / 6132756 , 0.17MB , pdf

REACH Prohlášení o shodě BRK IE70170 rws / 6132756 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě BRK IE70170 rws / 6132756 , 0.12MB , pdf

Stáhnout

Schvalovací značka Povolení značky VDE pro kanály pro vestavbu přístrojů SIGNA BASE , 0.25MB , pdf

Stáhnout

Návod k montáži Geräteeinbaukanal Signa Base , 15.61MB , pdf

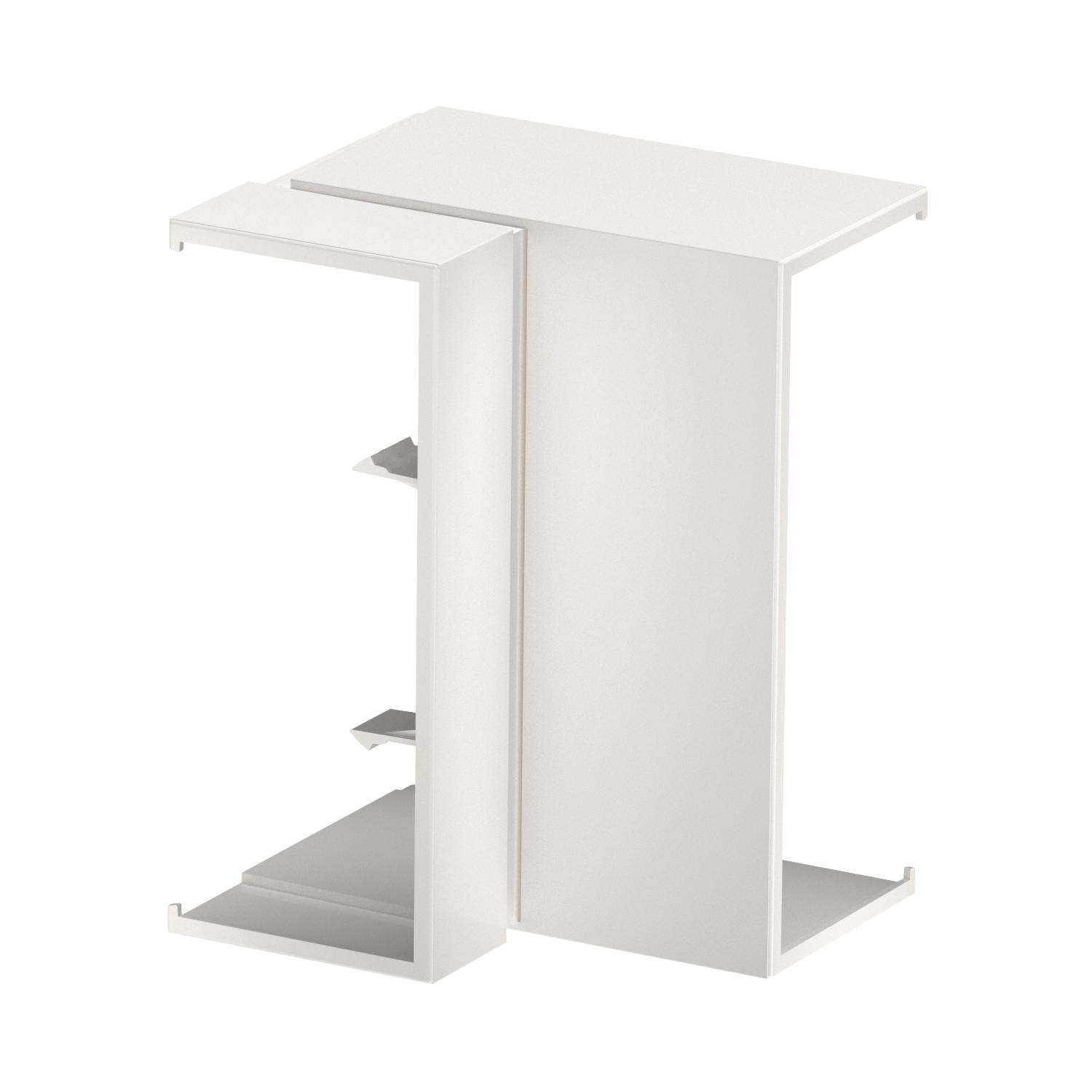

Výrobková grafika BRK IE70170 rws / 6132756, 45.86 kB, jpg

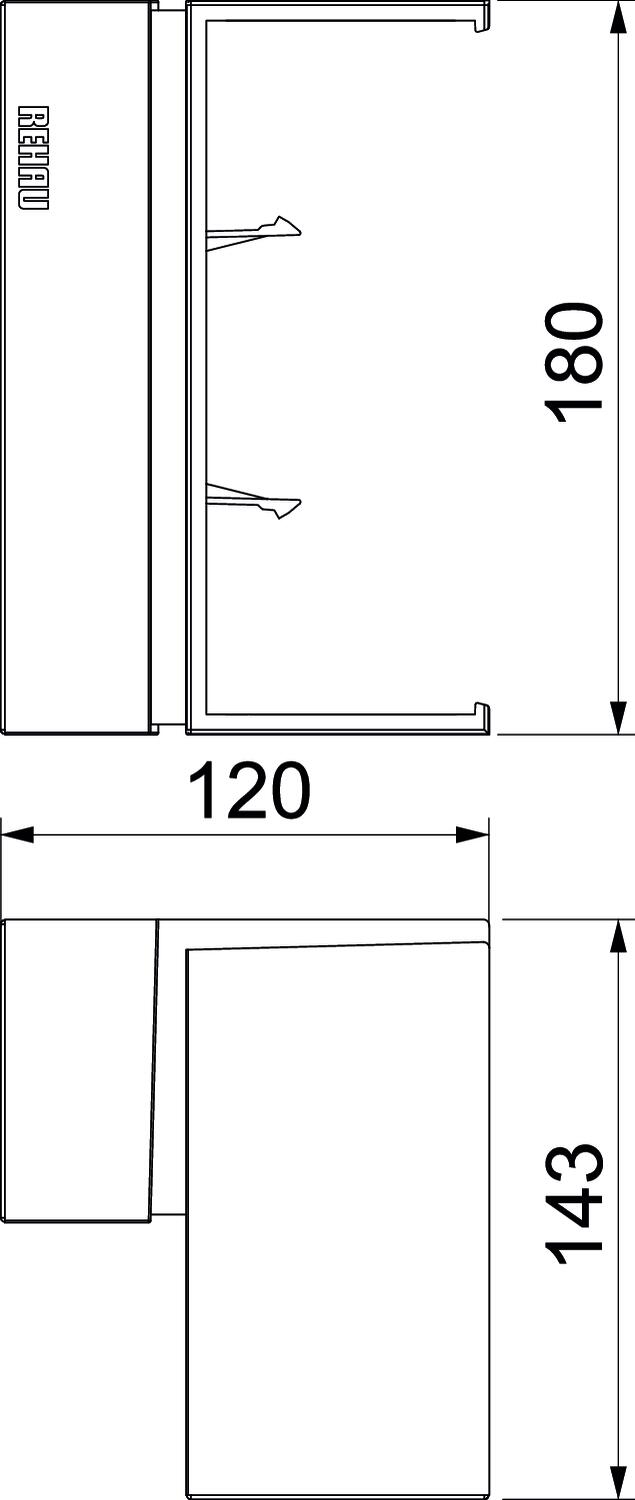

Rozměrový výkres BRK IE70170 rws / 6132756, 38.47 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty
