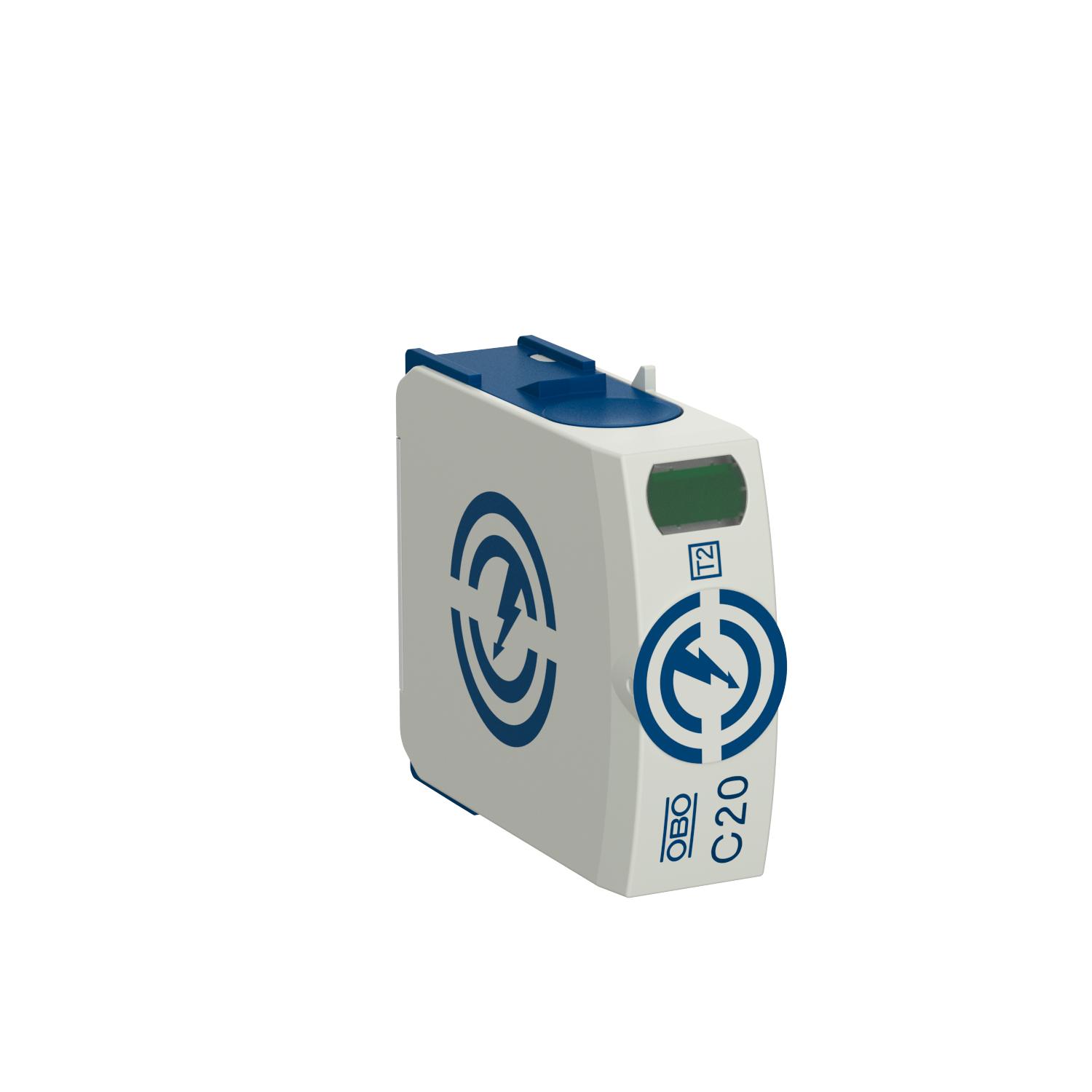

Vrchní díl C20

Obj. č. 5095600 | EAN 4012196329694

Obj. č. / Typ	5095600 / C20-0-255

Provedení pólů	N/PE

Nejvyšší trvalé napětí AC	255 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Vrchní díl, svodič přepětí N-PE typu 2

• K ochraně před přepětím a vyrovnání potenciálů dle ČSN 33 2000-4-443 (IEC 60364-4-44)
• Svodová schopnost až 40 kA (8/20) na pól díky vysoce výkonným varistorům
• Modulární vyjímatelný svodič s oddělovacím zařízením a optickou signalizací stavu
• Blokovací funkce proti vibracím a napěťové kódování
• Plast dle UL 94 V-0

Použití: Vyrovnání potenciálů v hlavních a podružných rozvaděčích.

Technické údaje

Technické údaje

Dálková signalizace	Ne
Integrované vstupní jištění	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	20 kA
Jmenovitý impulzní svodový proud (8/20 µs) [N-PE]	40 kA
Kroutící moment	4 Nm
Materiál pouzdra	PA UL 94 V-0
Maximální rázový svodový proud (8/20 μs)	40 kA
Maximální rázový svodový proud (8/20 μs) [N-PE]	60 kA
Minimální vzdálenost	1,5 mm
Napětí TOV [N-PE] – withstand mode – 200 ms	1200 V
Nejvyšší trvalé napětí (N-PE)	255 V
Nejvyšší trvalé napětí AC	255 V
Odolný proti zkratu	Ano
Počet pólů	1
Provedení pólů	N/PE

Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Rozměr	255V
Schopnost zhášení následného proudu (ef.) [N-PE]	0,1 kA
Schválení	VDE
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 2
SPD dle IEC 61643-1	class II
SPD dle UL 1449	Typ 4
Spínací výkon AC	230 V; 0,5 A
Spínací výkon DC	230 V; 0,1 A / 75 V; 0,5 A
Stupeň krytí	IP20
Tvar sítě	ostatní
Vyfukující	Ne
Zkušební třída typu 2	Ano
Způsob montáže	na základním prvku
