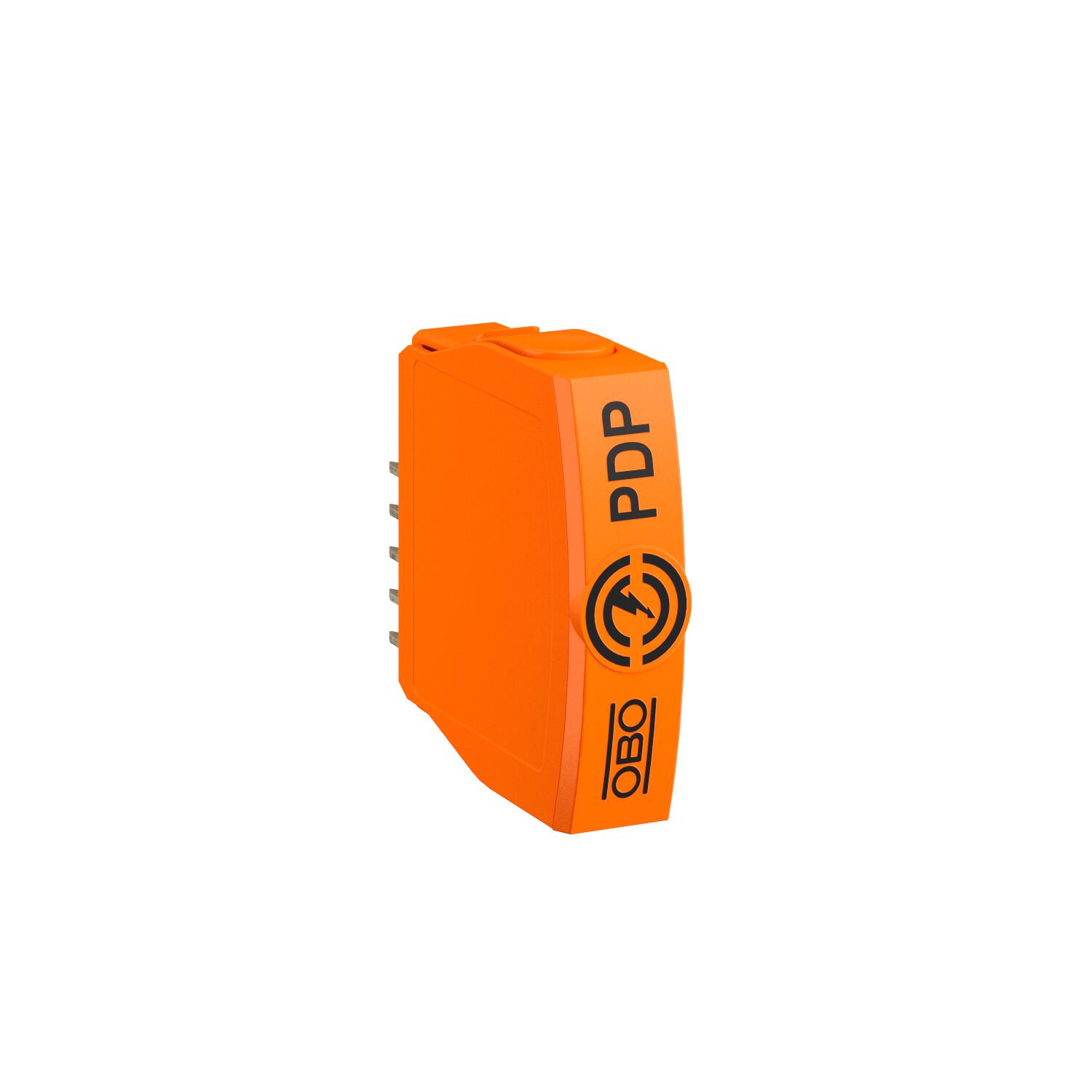

Vrchní díl PDP, 2pól., 24 V
Obj. č. 5080406 | EAN 4012196745869
- Popis výrobku
-
Popis výrobkuVrchní díl, zásuvná ochrana datového vedení typu 1 + 2 / D1 + C2 pro použití v měřicí, řídicí a regulační technice
• Ochranné zařízení pro vícežilové systémy
• Frekvenční rozsah až 100 MHz
• Malá vestavná šířka 12,5 mm
Použití: Univerzální ochrana před bleskem a přepětím pro zařízení na přenos dat v technologiích MaR.
-
- Technické údaje
-
Technické údaje

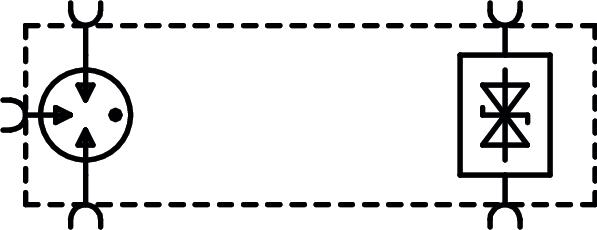

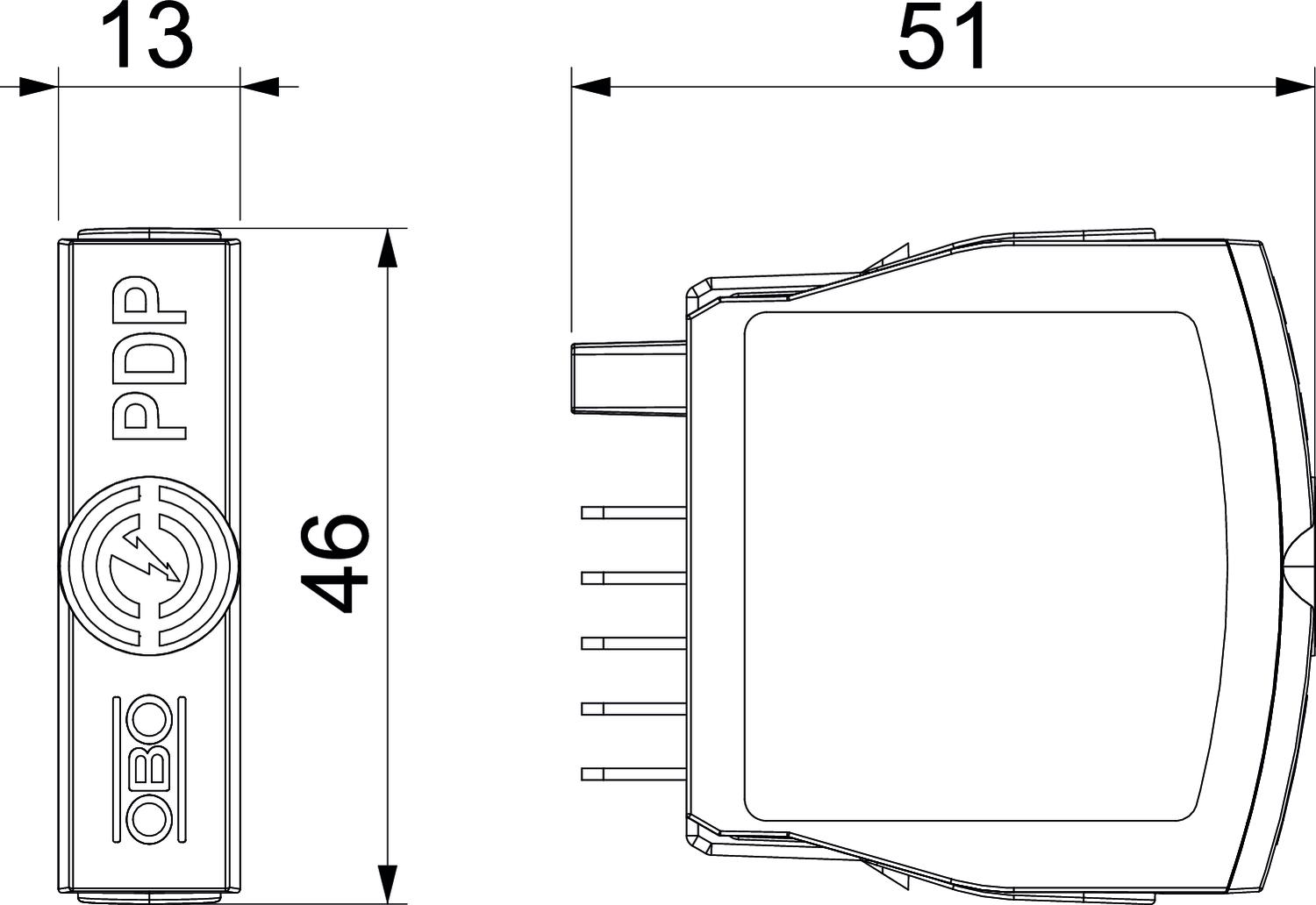

Celkový svodový proud (10/350) 2,5 kA Celkový svodový proud (8/20) 20 kA Délka 51 mm Impulzní proud 2,5 kA Jmenovitý impulzní svodový proud (8/20 µs) 10 kA Jmenovitý rázový svodový proud In podle C2 (celkový) 20 kA Jmenovitý zatěžovací proud AC 0,425 A Jmenovitý zatěžovací proud DC 0,6 A Kapacita (žíla-zem) ≤30 pF Kapacita (žíla-žíla) ≤30 pF Kategorie Typ 1 + 2 / D1 + C2 LPZ 0→2 Mezní kmitočet 100 MHz Montáž vstupu/výstupu Šroubové svorky Nejvyšší trvalé napětí AC 21 V Nejvyšší trvalé napětí DC 30 V Ochranná úroveň žíla – žíla 150 V Odolnost proti rázovému proudu žíla – zem 10 kV / 5 kA Odolnost proti rázovému proudu žíla – žíla 10 kV / 5 kA Podélný odpor 1.2 ± 5% Připojení stínění Ano Připojovací průřez flexibilních vodičů, max. 1,5 mm² Připojovací průřez flexibilních vodičů, min. 0,14 mm² Připojovací průřez laněných vodičů, max. 2,5 mm² Připojovací průřez laněných vodičů, min. 0,14 mm² Připojovací průřez pevných vodičů, max. 2,5 mm² Připojovací průřez pevných vodičů, min. 0,14 mm² Rozměr 24V Sériový odpor jednotlivých žil 1,2 Ω ± 5% Signalizace na přístroji Žádná Šířka 13 mm SPD dle EN 61643-11 Typ 1+2 SPD dle IEC 61643-1 class I+II SPD dle IEC 61643-21 Třída I + II / D1 + C2 Stínění přímé Stupeň krytí IP20 Teplotní rozsah použití, max. 80 °C Teplotní rozsah použití, min. -40 °C Uzemnění prostřednictvím: Připojovací kabel / profilová lišta Vložený útlum (insertion loss) ≤3 dB Výška 46 mm Zástrčkový systém Svorka Zkušební norma IEC 61643-21 - Všechny typy
