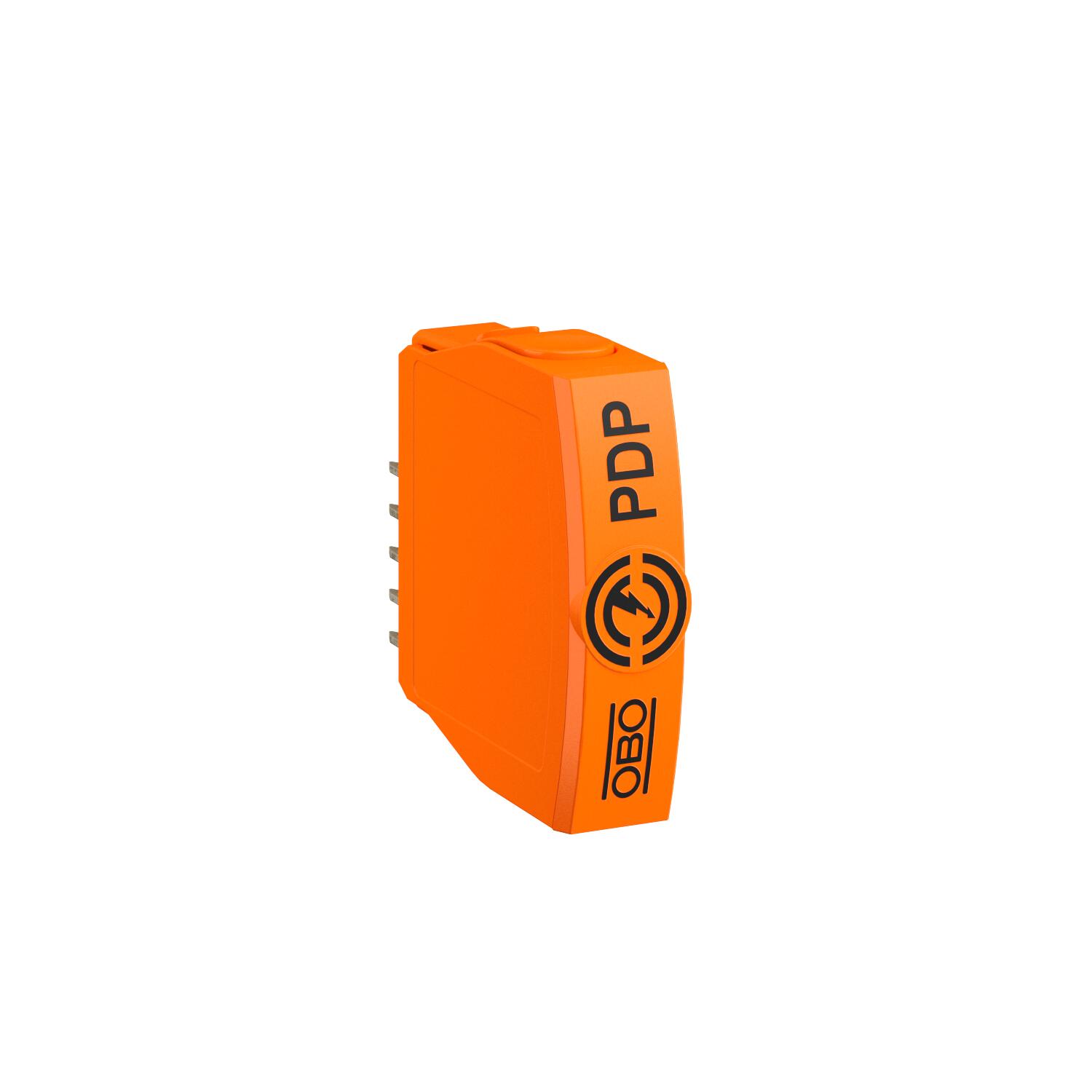

Vrchní díl PDP, 2pól., 5 V 4,2 | 6 | Svorka

Vrchní díl PDP, 2pól., 5 V

Obj. č. 5080402 | EAN 4012196745845

Obj. č. / Typ

Nejvyšší trvalé napětí AC

Nejvyšší trvalé napětí DC

Zástrčkový systém	Svorka

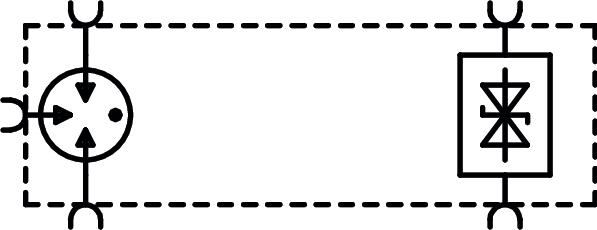

Popis výrobku

Popis výrobku

Vrchní díl, zásuvná ochrana datového vedení typu 1 + 2 / D1 + C2 pro použití v měřicí, řídicí a regulační technice

• Ochranné zařízení pro vícežilové systémy
• Frekvenční rozsah až 100 MHz
• Malá vestavná šířka 12,5 mm

Použití: Univerzální ochrana před bleskem a přepětím pro zařízení na přenos dat v technologiích MaR.

Technické údaje

Technické údaje

Celkový svodový proud (10/350)	2,5 kA
Celkový svodový proud (8/20)	20 kA
Délka	51 mm
Impulzní proud	2,5 kA
Jmenovitý impulzní svodový proud (8/20 µs)	10 kA
Jmenovitý rázový svodový proud In podle C2 (celkový)	20 kA
Jmenovitý zatěžovací proud AC	0,425 A
Jmenovitý zatěžovací proud DC	0,6 A
Kapacita (žíla-zem)	≤30 pF
Kapacita (žíla-žíla)	≤30 pF
Kategorie	Typ 1 + 2 / D1 + C2
LPZ	0→2
Mezní kmitočet	100 MHz
Montáž vstupu/výstupu	Šroubové svorky
Nejvyšší trvalé napětí AC	4,2 V
Nejvyšší trvalé napětí DC	6 V
Ochranná úroveň žíla – žíla	100 V
Odolnost proti rázovému proudu žíla – zem	10 kV / 5 kA
Odolnost proti rázovému proudu žíla – žíla	10 kV / 5 kA
Podélný odpor	1.2 ± 5%
Připojení stínění	Ano
Připojovací průřez flexibilních vodičů, max.	1,5 mm²

Připojovací průřez flexibilních vodičů, min.	0,14 mm²
Připojovací průřez laněných vodičů, max.	2,5 mm²
Připojovací průřez laněných vodičů, min.	0,14 mm²
Připojovací průřez pevných vodičů, max.	2,5 mm²
Připojovací průřez pevných vodičů, min.	0,14 mm²
Rozměr	5V
Sériový odpor jednotlivých žil	1,2 Ω ± 5%
Signalizace na přístroji	Žádná
Šířka	13 mm
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
SPD dle IEC 61643-21	Třída I + II / D1 + C2
Stínění	přímé
Stupeň krytí	IP20
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Uzemnění prostřednictvím:	Připojovací kabel / profilová lišta
Vložený útlum (insertion loss)	≤3 dB
Výška	46 mm
Zástrčkový systém	Svorka
Zkušební norma	IEC 61643-21

Všechny typy

Všechny typy

Typ	Nejvyšší trvalé napětí AC	Nejvyšší trvalé napětí DC	Zástrčkový systém	Obj. č.	Množství	Nejm. prod. jedn.
PDP-P-2-5	4,2 V	6 V	Svorka	5080402	Kus	1 Kus
PDP-P-2-12	12 V	16 V	Svorka	5080404	Kus	1 Kus
PDP-P-2-24	21 V	30 V	Svorka	5080406	Kus	1 Kus
PDP-P-2-48	37 V	52 V	Svorka	5080408	Kus	1 Kus
