Vrchní díl pro fotovoltaiku – svodič přepětí typu 2 1 | 300 | IP20

Vrchní díl pro fotovoltaiku – svodič přepětí typu 2

Obj. č. 5099611 | EAN 4012195708902

Obj. č. / Typ	5099611 / V20-C 0-300PV

Provedení pólů	1

Nejvyšší trvalé napětí AC	300 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

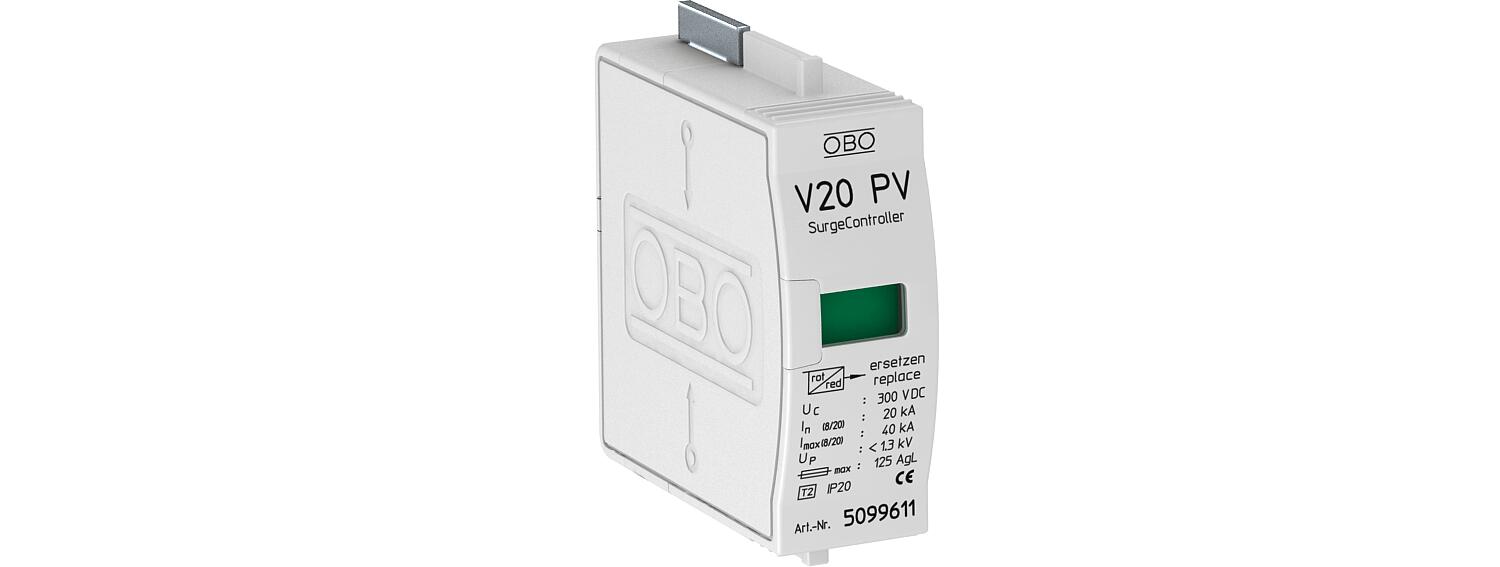

Vrchní díl SurgeController – typ 2: svodič přepětí pro fotovoltaické systémy

• Vyrovnání potenciálů v ochraně před přepětím podle VDE 0100-443 (IEC 60364-4-44)
• Svodová schopnost až 40 kA (8/20) na každý pól
• Nízká ochranná úroveň DC: < 2,0 kV na každý pól (zapojení Y: 4,0 kV a Uoc max.
• Zásuvný svodič s tepelně-dynamickým odpojovacím zařízením a optickou kontrolou funkce
• Zapouzdřené varistorové svodiče z oxidu zinečnatého pro použití ve skříních rozvaděčů
• Vysoká elektrická vodivost s dlouhou životností

Použití: FV systémy s nebo bez samostatného izolovaného systému ochrany před bleskem

Technické údaje

Technické údaje

Dálková signalizace	Ne
Doba odezvy	<25 ns
Integrované vstupní jištění	Ne
Jiný tvar sítě	Ne
Jmenovité napětí AC (50/60 Hz)	400 V
Jmenovitý impulzní svodový proud (8/20 µs)	20 kA
LPZ	1→2
Max. nadproudová ochrana na straně sítě	125
Maximální rázový svodový proud (8/20 μs)	40 kA
Maximální vstupní jištění	125 A
Nejvyšší trvalé napětí AC	300 V
Nejvyšší trvalé napětí DC	300 V
Provedení pólů	1
Provedení	1pól., vrchní díl FV se základnou Y do 600 V DC
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²

Průřez pevného vodiče (plného/vícedrátového), min.	2,5 mm²
Rozměr	300V DC
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 2
SPD dle IEC 61643-1	class II
Stupeň krytí	IP20
Tvar sítě	TN
Tvar sítě DC	Ano
Tvar sítě IT	Ne
Tvar sítě TN	Ano
Tvar sítě TN-C	Ano
Tvar sítě TN-C-S	Ano
Tvar sítě TN-S	Ano
Tvar sítě TT	Ano
Zkušební třída typu 2	Ano
Způsob montáže	na základním prvku
