Vrchní díl pro FV – svodič bleskových proudů a přepětí typu 1 + 2 1 | 280 | IP20

Vrchní díl pro FV – svodič bleskových proudů a přepětí typu 1 + 2

Obj. č. 5093726 | EAN 4012195708841

Obj. č. / Typ	5093726 / V50-B+C 0-300PV

Provedení pólů	1

Nejvyšší trvalé napětí AC	280

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

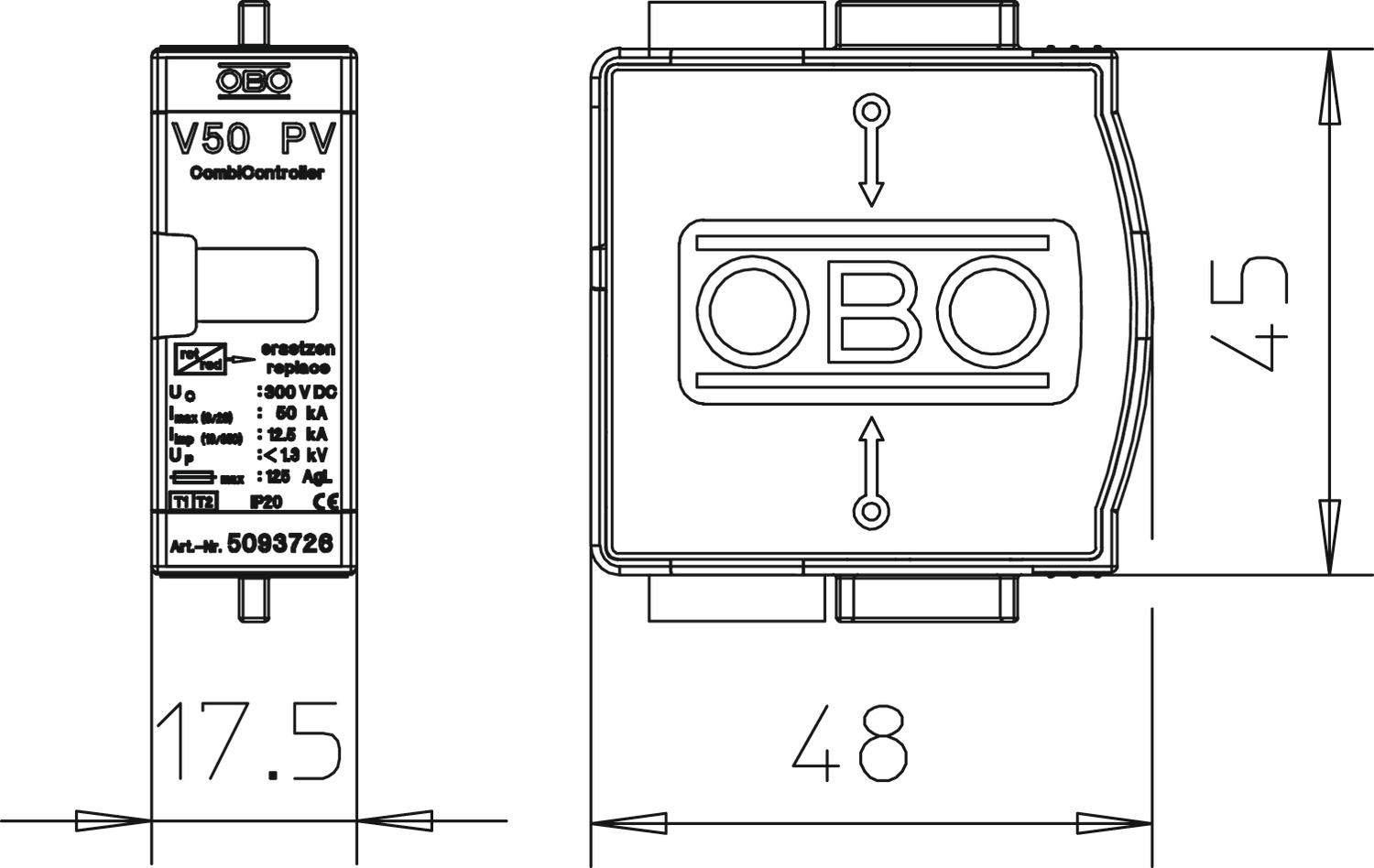

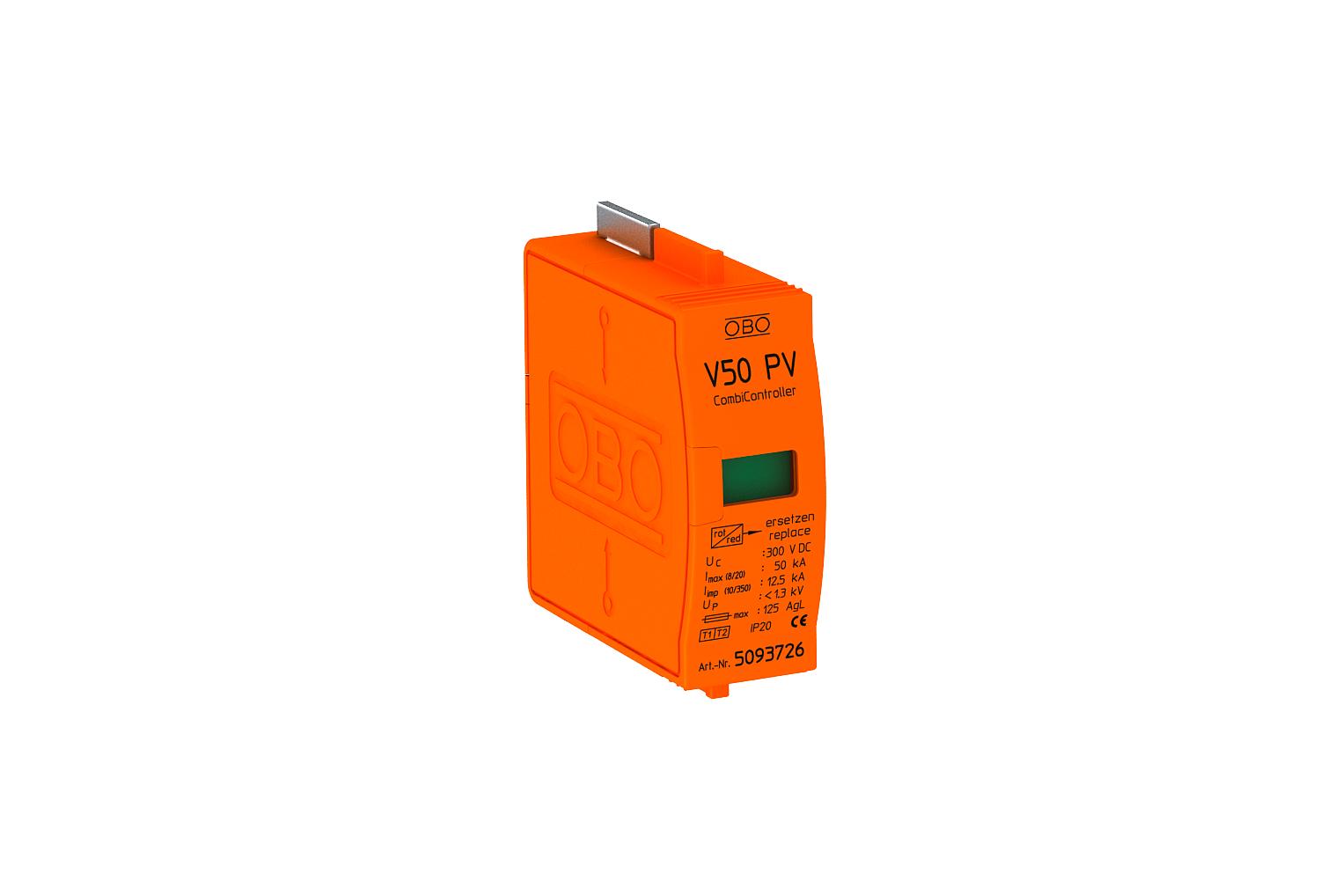

Vrchní díl CombiController – kombinovaný svodič typu 1 + 2 pro FV systémy

• Vyrovnání potenciálů v ochraně před přepětím podle VDE 0100-443 (IEC 60364-4-44)
• Svodová schopnost až 12,5 kA (10/350) a 50 kA (8/20) na každý pól
• Nízká ochranná úroveň DC: < 1,3 kV na každý pól (zapojení Y: 2,6 kV a Uoc max. = 600 V DC)
• Svodič s tepelně-dynamickým odpojovacím zařízením a vizuální kontrolou funkce
• Zapouzdřený varistorový svodič z oxidů zinku pro použití v běžných rozvodnicích
• Vysoká vodivost proudu s dlouhou životností

Použití: FV systémy se systémem ochrany před bleskem
Vrchní díl

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	12,5 kA
Bleskový proud (10/350) [celkem]	12,5 kA
Doba odezvy	<25 ns
Jmenovitý impulzní svodový proud (8/20 µs)	30 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	30 kA
LPZ	0→2
Max. nadproudová ochrana na straně sítě	125
Maximální rázový svodový proud (8/20 μs)	50 kA
Maximální vstupní jištění	125 A
Nejvyšší trvalé napětí AC	280
Nejvyšší trvalé napětí DC	300
Ochranná úroveň [L-N]	≤1,3

Provedení pólů	1
Provedení	1pól., vrchní díl FV se základnou Y do 600 V DC
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	2,5 mm²
Rázový svodový proud (8/20 µs) [celkový]	30 kA
Rozměr	300V DC
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
Stupeň krytí	IP20

Všechny typy
