Vrchní díl pro FV – svodič bleskových proudů a přepětí typu 1 + 2 1 | 385 | IP20

Vrchní díl pro FV – svodič bleskových proudů a přepětí typu 1 + 2

Obj. č. 5097065 | EAN 4012195708896

Obj. č. / Typ	5097065 / V25-B+C 0-450PV

Provedení pólů	1

Nejvyšší trvalé napětí AC	385 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

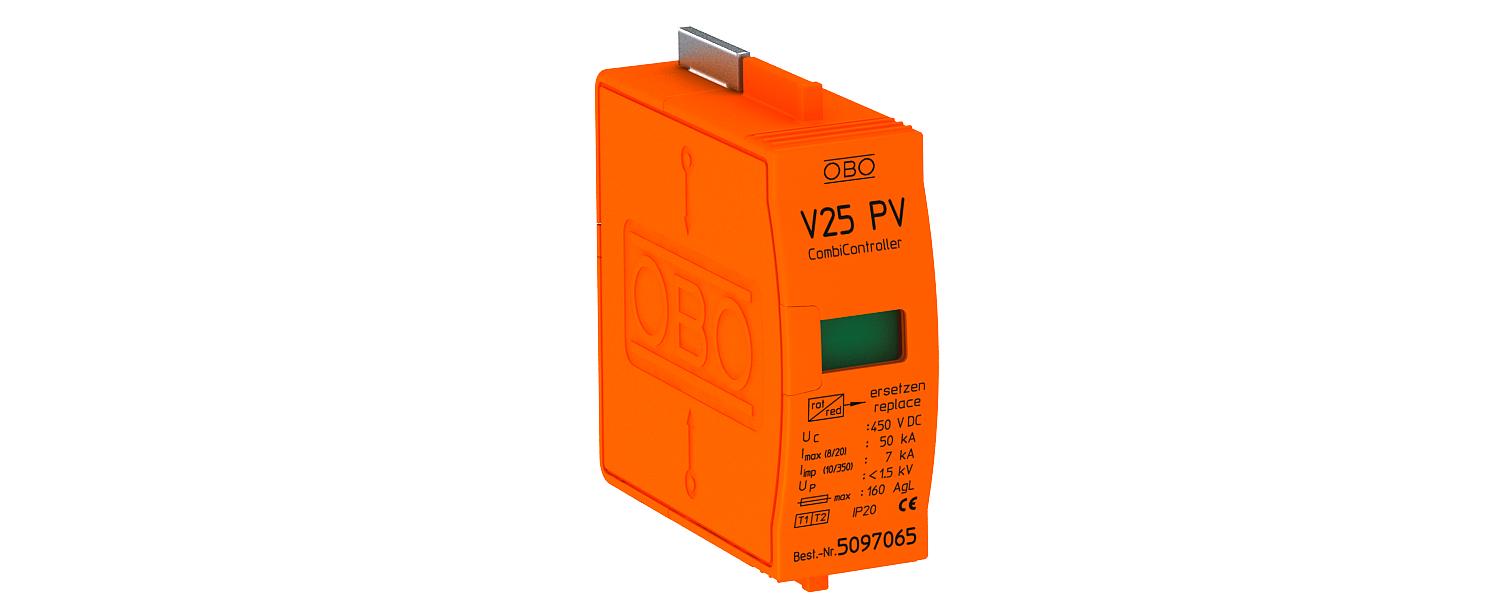

Vrchní díl CombiController – kombinovaný svodič typu 1 + 2 pro FV systémy

• Vyrovnání potenciálů v ochraně před přepětím podle VDE 0100-443 (IEC 60364-4-44)
• Svodová schopnost až 7 kA (10/350) a 50 kA (8/20) na každý pól
• Nízká ochranná úroveň DC: < 1,5 kV na každý pól (zapojení Y: 3,0 kV a Uoc max. = 900 V DC)
• Svodič s tepelně-dynamickým odpojovacím zařízením a vizuální kontrolou funkce
• Zapouzdřený varistorový svodič z oxidů zinku pro použití v běžných rozvodnicích
• Vysoká vodivost proudu s dlouhou životností

Použití: FV systémy se systémem ochrany před bleskem

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	7 kA
Dálková signalizace	Ne
Doba odezvy	<25 ns
Jmenovitý impulzní svodový proud (8/20 µs)	30 kA
LPZ	0→2
Max. nadproudová ochrana na straně sítě	160
Maximální rázový svodový proud (8/20 μs)	50 kA
Maximální vstupní jištění	160 A
Nejvyšší trvalé napětí AC	385 V
Nejvyšší trvalé napětí DC	450 V

Provedení pólů	1
Provedení	1pól., vrchní díl FV se základnou Y do 900 V DC
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Rozměr	450V DC
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
Stupeň krytí	IP20
Vyfukující	Ne
