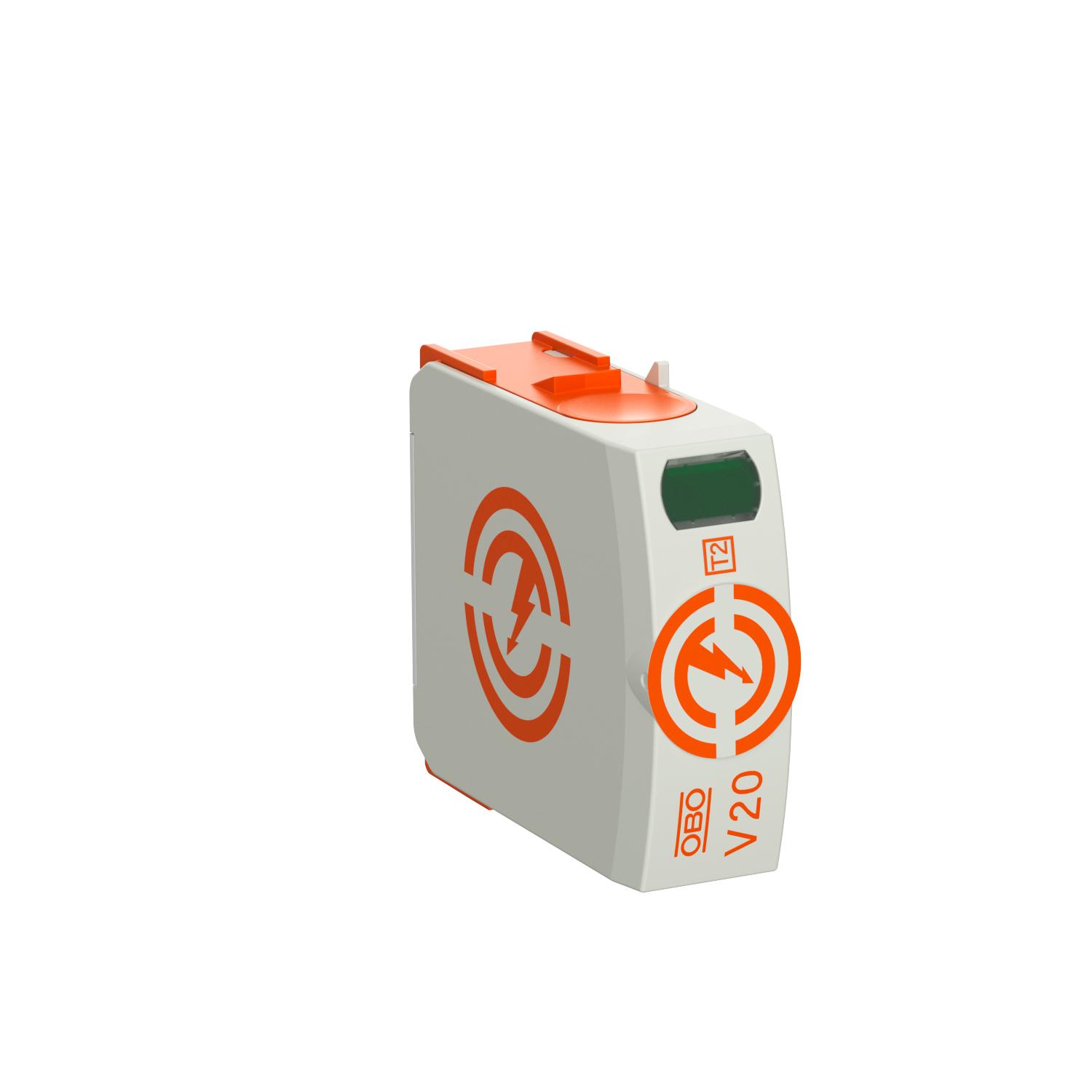

Vrchní díl V20 280 V

Obj. č. 5095364 | EAN 4012196163557

Obj. č. / Typ	5095364 / V20-0-280

Provedení pólů	1

Nejvyšší trvalé napětí AC	280 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Vrchní díl, svodič přepětí typu 2

• K ochraně před přepětím a vyrovnání potenciálů dle ČSN 33 2000-4-443 (IEC 60364-4-44)
• Svodová schopnost až 40 kA (8/20) na 1 pól díky vysoce výkonným varistorům

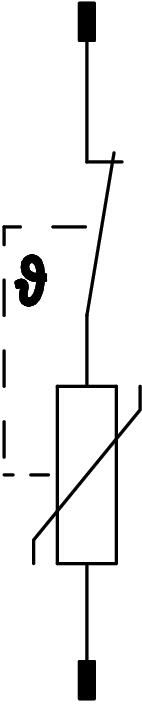

• Modulární zásuvný vrchní díl s dynamickým oddělovacím zařízením a optickou signalizací stavu
• Blokovací funkce proti vibracím a napěťové kódování
• Plast dle UL 94 V-0

Technické údaje

Technické údaje

Dálková signalizace	Ne
Integrované vstupní jištění	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	20 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	20 kA
Materiál pouzdra	PA UL 94 V-0
Maximální rázový svodový proud (8/20 μs)	40 kA
Maximální rázový svodový proud (8/20 μs) [L-N]	40 kA
Minimální vzdálenost	1,5 mm
Nejvyšší trvalé napětí (L-N)	280 V
Nejvyšší trvalé napětí AC	280 V
Ochranná úroveň [L-N]	≤1,3
Odolný proti zkratu	Ano
Počet pólů	1
Provedení pólů	1
Provozní teplota, max.	80 °C

Provozní teplota, min.	-40 °C
Rozměr	280V
Schválení	VDE
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 2
SPD dle IEC 61643-1	class II
SPD dle UL 1449	Typ 4
Stupeň krytí	IP20
Tvar sítě	ostatní
Vyfukující	Ne
Zbytkové napětí [L-N] při 1 kA	0,8 kV
Zbytkové napětí [L-N] při 5 kA	1 kV
Zkratová odolnost při max. nadproudové ochraně na straně sítě	50 kA eff
Zkušební třída typu 2	Ano
Způsob montáže	na základním prvku
